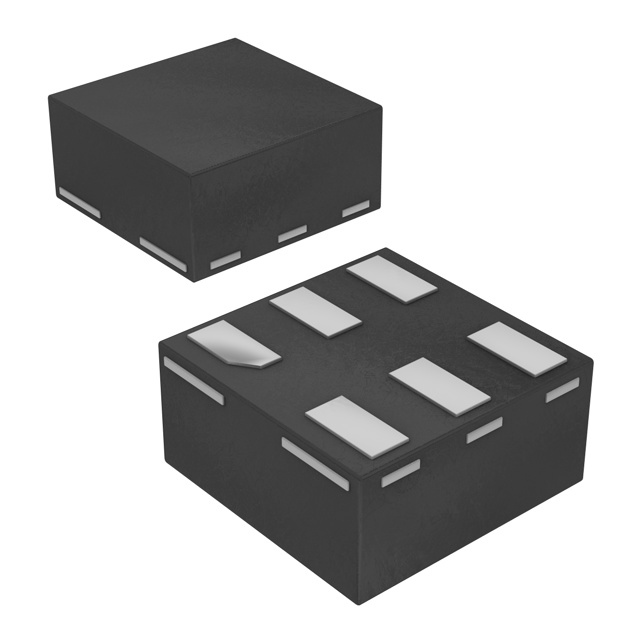

74AVC1T45GM-Q100H

产品分类: 电平转换器
厂牌: NEXPERIA
产品描述: Voltage Level 9.9ns@ 1.1Vto1.3V 三态,非反相 1 1 800mV 3.6V 500Mbps 双向 800mV~3.6V 800mV~3.6V 贴片安装,黏合安装 1.45mm(长度)*1mm(宽度)
供应商型号: UA-74AVC1T45GM-Q100H
供应商: 海外现货
标准整包数: 5000
NEXPERIA 电平转换器 74AVC1T45GM-Q100H

74AVC1T45GM-Q100H概述

    Nexperia 74AVC1T45-Q100 双供电电压电平转换器/收发器

    产品简介


    Nexperia 74AVC1T45-Q100 是一款单比特双供电电压电平转换器/收发器,具备三态输出功能,能够实现双向电平转换。它具有两个1位输入输出端口(A和B),一个方向控制输入端口(DIR)和两个独立的供电引脚(VCC(A)和VCC(B))。此器件支持在0.8 V至3.6 V之间的任意电压范围内的双向电平转换,非常适合用于多种低电压节点(如0.8 V、1.2 V、1.5 V、1.8 V、2.5 V和3.3 V)之间的电平转换。同时,它通过工业标准JEDEC认证,并且通过了汽车电子产品委员会(AEC)Q100标准认证,适用于汽车电子领域。

    技术参数


    - 供电电压范围:
    - VCC(A): 0.8 V至3.6 V
    - VCC(B): 0.8 V至3.6 V
    - 噪声抑制能力: 高
    - 最大数据传输速率:
    - 500 Mbit/s (1.8 V至3.3 V电平转换)
    - 320 Mbit/s (<1.8 V至3.3 V电平转换)
    - 320 Mbit/s (向2.5 V或1.8 V电平转换)
    - 280 Mbit/s (向1.5 V电平转换)
    - 240 Mbit/s (向1.2 V电平转换)
    - 存储温度范围: -65°C 至 +150°C
    - 总功耗: 在-40°C至+125°C环境温度范围内为250mW
    - 封装选项:
    - SC-88(6引脚塑料表面贴装)
    - XSON6(无引脚塑料极薄小外形封装,6引脚)

    产品特点和优势


    - 符合AEC-Q100标准(一级)
    - 广泛的工作温度范围(-40°C至+85°C和-40°C至+125°C)
    - 高抗静电能力(超过8000V的HBM和超过200V的MM测试)
    - 具备部分掉电模式下的I/O电路保护
    - 快速的数据传输速率(最高达500Mbit/s)
    - 多种封装选项,便于集成和设计灵活性

    应用案例和使用建议


    Nexperia 74AVC1T45-Q100 可以广泛应用于各种需要电平转换的场合,例如汽车电子、通信系统和消费电子。例如,在汽车电子中,它可以用来在不同子系统的电压电平之间进行转换。在实际应用中,建议使用时注意供电电压的选择,确保其满足所连接器件的要求。同时,由于该器件具有高抗静电能力,因此在组装过程中需要注意防静电措施。

    兼容性和支持


    Nexperia 74AVC1T45-Q100 与其同类器件高度兼容,可以轻松集成到现有的电子系统中。厂商提供详尽的技术支持和维护服务,包括产品规格文档和技术咨询服务。

    常见问题与解决方案


    1. 问:如何正确选择供电电压?
    - 答:根据实际连接的设备要求,选择合适的VCC(A)和VCC(B)供电电压,确保满足器件的电平转换需求。
    2. 问:器件在掉电状态下会怎样?
    - 答:当任何一侧供电电压降到0V时,该器件将进入悬停模式,此时A和B两端都将处于高阻抗状态。
    3. 问:如何提高数据传输速率?
    - 答:确保供电电压稳定,并降低负载电容,减少信号的传播延迟,从而提升数据传输速率。

    总结和推荐


    Nexperia 74AVC1T45-Q100 是一款功能强大、稳定性高的双供电电压电平转换器/收发器,特别适合在汽车电子、通信系统等领域使用。其广泛的电压范围和高抗静电能力使其成为这些领域的理想选择。总体而言,这款器件具备出色的性能和可靠性,值得在相关项目中推荐使用。

74AVC1T45GM-Q100H参数

参数
传播延迟时间 9.9ns@ 1.1Vto1.3V
输出类型 三态,非反相
电路数量 1
电压- VCCA 800mV~3.6V
最大工作供电电压 3.6V
通道类型 双向
转换器类型 Voltage Level
每个电路的通道数 1
数据速率 500Mbps
输入信号类型 -
输出信号类型 -
最小工作供电电压 800mV
电压- VCCB 800mV~3.6V
长*宽*高 1.45mm(长度)*1mm(宽度)
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

74AVC1T45GM-Q100H厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74AVC1T45GM-Q100H数据手册

厂牌 PDF简要描述 下载
NEXPERIA 电平转换器 NEXPERIA 74AVC1T45GM-Q100H 74AVC1T45GM-Q100H数据手册

74AVC1T45GM-Q100H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.1613 ¥ 1.3513
10000+ $ 0.1575 ¥ 1.3199
15000+ $ 0.1475 ¥ 1.2361
库存: 10000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 6756.5
