74LV1T04GXH

产品分类: 电平转换器
厂牌: NEXPERIA
产品描述: 4.6ns@ 5V,30pF 1 1 Channel 1.6V 5.5V X2SON-5 贴片安装,黏合安装
供应商型号: A-74LV1T04GXH
供应商: 云汉优选
标准整包数: 10

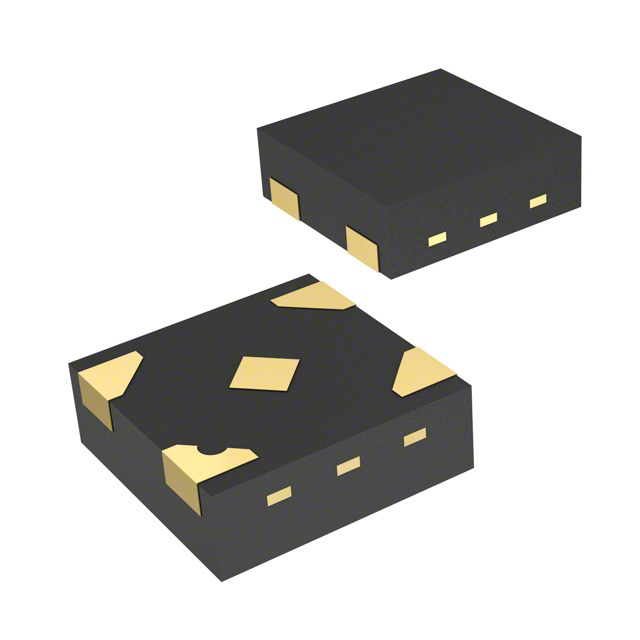

NEXPERIA 电平转换器 74LV1T04GXH

74LV1T04GXH概述

    Nexperia 74LV1T04 单电源转换反相器技术手册

    1. 产品简介


    74LV1T04 是一款单电源电压转换反相器,支持多种输入和输出电平。它广泛应用于便携式设备、PC和笔记本电脑、工业控制器以及电信设备中。这款器件的设计旨在为不同电压等级的系统提供信号转换,从而简化电路设计并提高系统的兼容性。

    2. 技术参数


    74LV1T04 的技术规格和性能参数如下:
    - 电源电压范围: 1.6 V 至 5.5 V
    - 输入电压范围: 0 V 至 5.5 V
    - 输出电压范围: 0 V 至 VCC
    - 工作温度范围: -40 °C 至 +125 °C
    - 上升/下降时间: 低至 3.1 ns(@ 5.0 V)
    - 传播延迟: 低至 3.6 ns(@ 5.0 V)
    - 输入电容: 10 pF
    - 输出电容: 10 pF
    - 总功耗: 250 mW(@ -40 °C 至 +125 °C)

    3. 产品特点和优势


    74LV1T04 具有多项显著特点:
    - 多级电平转换: 支持 1.8 V 到 5.0 V 范围内的电平转换,兼容不同电压等级的系统。
    - 高耐压能力: 输入引脚支持高达 5.0 V 的电压,增强了系统抗干扰能力。
    - 强静电保护: HBM 等级超过 2 kV,CDM 等级超过 1 kV,确保在恶劣环境下可靠运行。
    - 宽温度范围: 工作温度范围从 -40 °C 到 +125 °C,适用于各种严苛环境。

    4. 应用案例和使用建议


    74LV1T04 在多种应用场景中表现出色,例如:
    - 便携式设备: 支持较低的电源电压,适合电池供电的应用。
    - PC 和笔记本电脑: 高速数据传输和信号处理的关键组件。
    - 工业控制器: 可靠的数据转换,确保控制系统稳定运行。
    - 电信设备: 信号完整性要求高的环境中可靠使用。
    使用建议:
    - 电源管理: 选择合适的电源电压,以确保最佳性能和可靠性。
    - 散热设计: 在高温环境下,注意散热设计,避免过热导致的性能下降。

    5. 兼容性和支持


    74LV1T04 可以与其他标准的逻辑器件兼容,例如 CMOS 和 TTL 系统。此外,Nexperia 提供详尽的技术文档和支持,确保用户能够充分利用该器件的功能。用户可以通过 Nexperia 的技术支持获取进一步的帮助。

    6. 常见问题与解决方案


    以下是用户可能会遇到的一些常见问题及其解决方案:
    - 问题 1: 电源电压超出范围。解决方案: 确保电源电压在规定范围内,通常为 1.6 V 至 5.5 V。
    - 问题 2: 输入信号频率过高。解决方案: 检查输入信号的频率,确保不超过推荐的最大值。
    - 问题 3: 传播延迟不满足要求。解决方案: 检查负载电容和电源电压,适当调整这些参数可以改善传播延迟。

    7. 总结和推荐


    总体来看,74LV1T04 是一款高性能、多功能的单电源转换反相器,适用于多种应用场合。它的多级电平转换能力和高耐压能力使其成为系统设计中的理想选择。强烈推荐在需要信号转换和兼容不同电压等级系统的应用中使用此器件。
    如果您正在寻找一款高性能且可靠的单电源转换反相器,74LV1T04 将是您的不二之选。

74LV1T04GXH参数

参数
传播延迟时间 4.6ns@ 5V,30pF
输出类型 -
转换器类型 -
每个电路的通道数 1 Channel
电路数量 1
最大工作供电电压 5.5V
通道类型 -
输入信号类型 -
最小工作供电电压 1.6V
电压- VCCB -
输出信号类型 -
电压- VCCA -
数据速率 -
通用封装 X2SON-5
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

74LV1T04GXH厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74LV1T04GXH数据手册

厂牌 PDF简要描述 下载
NEXPERIA 电平转换器 NEXPERIA 74LV1T04GXH 74LV1T04GXH数据手册

74LV1T04GXH封装设计

查看详情并下载
Symbol
Footprint
3D Model
