74AUP1T04GXH

产品分类: 电平转换器
厂牌: NEXPERIA
产品描述: 6.9ns@ 3.3V,30pF 1 1 Channel 2.3V 3.6V X2SON-5 贴片安装
供应商型号: CY-74AUP1T04GXH
供应商: Avnet
标准整包数: 1

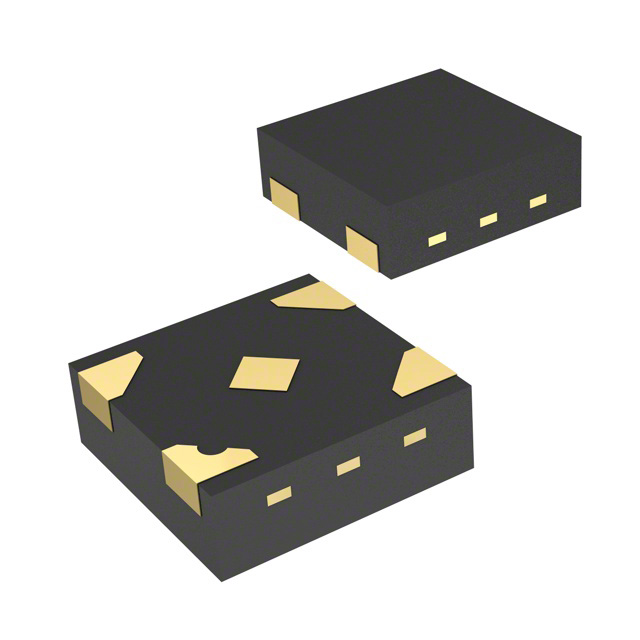

NEXPERIA 电平转换器 74AUP1T04GXH

74AUP1T04GXH概述

    Nexperia 74AUP1T04 低功耗反相器与电压电平转换器

    1. 产品简介


    74AUP1T04是一款低功耗反相器,具备电压电平转换功能。它专为逻辑电平转换应用设计,能够接受1.8V低电压CMOS信号输入,同时可从单个2.5V或3.3V供电电压运行。74AUP1T04具有非常低的静态和动态功耗,能在2.3V到3.6V的整个供电电压范围内正常工作。当电池电压从3.6V降至2.3V时,74AUP1T04仍能确保正常运行。此外,它还内置了IOFF电路,可在部分断电模式下工作,防止电源关闭时通过设备的损坏电流回流。

    2. 技术参数


    - 供电电压范围: 2.3V至3.6V
    - 静态功耗: ICC = 1.5μA(最大值)
    - 输出电压: 输出高电平:VOL ≤ 0.5V;输出低电平:VOH ≥ VCC - 0.1V
    - 传播延迟: 在多种负载条件下,典型值在1.0ns至6.0ns之间
    - 输入阈值电压: 正向阈值电压(VT+):2.3V至2.7V为0.60V至1.10V,3.0V至3.6V为0.75V至1.19V
    - 噪声裕度: 高噪声抗扰性,超过5000V(HBM)和1000V(CDM)

    3. 产品特点和优势


    - 宽泛的工作电压范围: 从2.3V到3.6V,使该设备能够在不同电压环境下稳定工作。
    - 高性能输入/输出阈值: 确保设备在各种输入条件下均能准确响应。
    - 超低功耗: ICC最大值仅为1.5μA,使其成为低功耗应用的理想选择。
    - ESD保护: 配备高级ESD保护功能,确保设备在安装和操作过程中的安全性。
    - 温度范围广: 工作温度范围从-40°C到+125°C,适合极端环境下的应用。

    4. 应用案例和使用建议


    应用场景:
    - 移动设备中的信号调理
    - 传感器接口电路
    - 低功耗嵌入式系统中的逻辑电平转换
    使用建议:
    - 在应用过程中应注意控制负载电容(CL),以确保最佳性能。
    - 使用期间应避免输入电压超出额定范围,以防损坏。
    - 在极端环境下使用时,注意散热管理以避免过热。

    5. 兼容性和支持


    74AUP1T04提供两种封装选项:TSSOP5(塑料薄型收缩小外形封装,5引脚)和X2SON5(无引脚塑料热增强极小型封装,5终端)。两种封装均适用于广泛的设备和模块应用。Nexperia提供全面的技术支持和维护服务,确保用户能够充分发挥该设备的性能。

    6. 常见问题与解决方案


    - 问题: 输入电压超出规定范围
    - 解决方案: 确保输入电压保持在2.3V到3.6V范围内。
    - 问题: 静态功耗过高
    - 解决方案: 检查供电电压是否正常,确保不超过3.6V,并考虑优化外围电路设计以减少功耗。
    - 问题: 传播延迟不符合要求
    - 解决方案: 调整负载电容(CL),确保在合适的范围内。

    7. 总结和推荐


    总体而言,Nexperia的74AUP1T04低功耗反相器与电压电平转换器凭借其宽泛的工作电压范围、出色的噪声抗扰性和超低功耗等优势,在众多应用场合中表现出色。尤其适合对功耗敏感的应用,如移动设备和嵌入式系统。鉴于其优越的性能和广泛的应用前景,强烈推荐在相关项目中使用该设备。

74AUP1T04GXH参数

参数
转换器类型 -
传播延迟时间 6.9ns@ 3.3V,30pF
最小工作供电电压 2.3V
电压- VCCB -
输出类型 -
通道类型 -
最大工作供电电压 3.6V
每个电路的通道数 1 Channel
输入信号类型 -
电压- VCCA -
数据速率 -
输出信号类型 -
电路数量 1
通用封装 X2SON-5
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

74AUP1T04GXH厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74AUP1T04GXH数据手册

厂牌 PDF简要描述 下载
NEXPERIA 电平转换器 NEXPERIA 74AUP1T04GXH 74AUP1T04GXH数据手册

74AUP1T04GXH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0957 ¥ 0.8087
5000+ $ 0.0957 ¥ 0.8087
库存: 64376
起订量: 1237 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 808.7
直接购买
加入购物车
