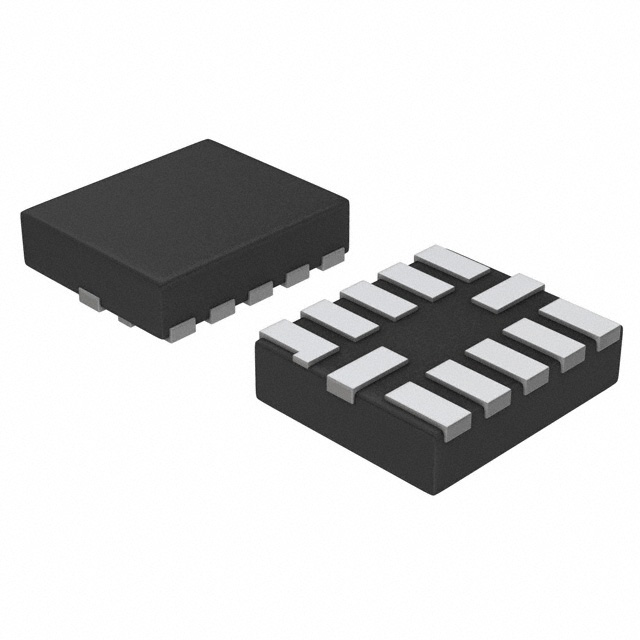

NXS0104GU12-Q100X

产品分类: 电平转换器
厂牌: NEXPERIA
产品描述: Voltage Level 3.4ns 推挽式,漏极开路 1 4 24Mbps 双向 1.2V~3.6V 1.65V~3.6V SOT-1174 贴片安装,黏合安装
供应商型号: 3994361
供应商: 海外现货
标准整包数: 1
NEXPERIA 电平转换器 NXS0104GU12-Q100X

NXS0104GU12-Q100X概述

    Nexperia NXS0104-Q100 双电源电平转换收发器

    产品简介


    Nexperia NXS0104-Q100 是一款4位双电源电平转换收发器,具有自动方向检测功能,能够实现双向电压电平转换。这款产品包含两个4位输入输出端口(An 和 Bn),一个输出使能输入端(OE)以及两个供电引脚(VCC(A) 和 VCC(B))。VCC(A) 的供电电压范围为1.65V至3.6V,而VCC(B) 的供电电压范围为2.3V至5.5V。该设备适用于1.8V、2.5V、3.3V和5.0V的任意电压节点间的电平转换。此产品已通过AEC-Q100 Grade 1认证,适用于汽车应用。

    技术参数


    - 主要功能:双向电压电平转换,自动方向检测
    - 应用领域:适用于需要不同电压域间通信的系统,尤其是汽车应用
    - 供电电压范围:VCC(A): 1.65 V 至 3.6 V;VCC(B): 2.3 V 至 5.5 V
    - 最大数据速率:推挽模式下24 Mbps
    - 支持的电气特性:输入电压可高达5.5V,支持部分掉电模式操作
    - 工作环境温度:-40 °C 至 +125 °C
    - 静态电流:供电电流ICC(A) 和 ICC(B) 的典型值在25°C时约为几微安到几十微安之间

    产品特点和优势


    1. 符合AEC-Q100 Grade 1标准:确保了高可靠性,适用于汽车应用
    2. 宽电压范围:适合多种不同电压系统的连接
    3. 高抗静电能力:输入端口防静电能力超过2.5kV(Class 2)和15kV(Class 3B)
    4. 电源关闭时的低泄漏电流:有助于防止设备关机时的电流回流问题
    5. 快速响应时间:最小数据速率可达24 Mbps,支持高速信号传输

    应用案例和使用建议


    NXS0104-Q100 适用于需要多电压域间通信的应用场景,例如汽车内部多个控制单元之间的通信。在使用过程中,需要注意以下几点:
    - 确保VCC(A)的供电电压不高于3.6V且不大于VCC(B)
    - 当任何一侧的电源电压降到GND时,设备将进入掉电状态
    - 在未使用的I/O对上,确保A侧和B侧保持同一状态,即两者都处于VCCI或都处于GND状态

    兼容性和支持


    - 封装选项:提供TSSOP14(SOT402-1)和DHVQFN14(SOT762-1)两种封装形式
    - 技术支持:Nexperia提供详细的技术文档和设计指南,支持客户进行集成和调试

    常见问题与解决方案


    - 问题1:设备在某些条件下未能正常工作
    - 解决方案:检查所有电源电压是否在规定的范围内,确认输入和输出信号电平正确
    - 问题2:设备开启后无法切换输出状态
    - 解决方案:确保输出使能(OE)信号正确配置,若为高电平则设备正常工作,低电平时输出高阻态

    总结和推荐


    总体来说,Nexperia NXS0104-Q100是一款高性能的双电源电平转换收发器,特别适合需要进行多电压域间通信的应用。其高可靠性、宽电压范围和支持的高数据速率使其成为汽车电子及其他要求严格的工业应用的理想选择。基于上述功能和特性,我们强烈推荐此款产品给需要此类功能的用户。

NXS0104GU12-Q100X参数

参数
转换器类型 Voltage Level
输出信号类型 -
通道类型 双向
每个电路的通道数 4
最小工作供电电压 -
电压- VCCA 1.65V~3.6V
数据速率 24Mbps
电压- VCCB 1.2V~3.6V
电路数量 1
传播延迟时间 3.4ns
输入信号类型 -
输出类型 推挽式,漏极开路
最大工作供电电压 -
通用封装 SOT-1174
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
