PESD5V0S2BT,215

产品分类: TVS二极管/ESD抑制器
厂牌: NEXPERIA
产品描述: Nexperia 双向TVS二极管, 最大钳位电压 14V, 贴片安装, SOT-23 (TO-236AB)封装, 最小击穿电压 5.5V
供应商型号: 31M-PESD5V0S2BT,215
供应商: 云汉优选
标准整包数: 10

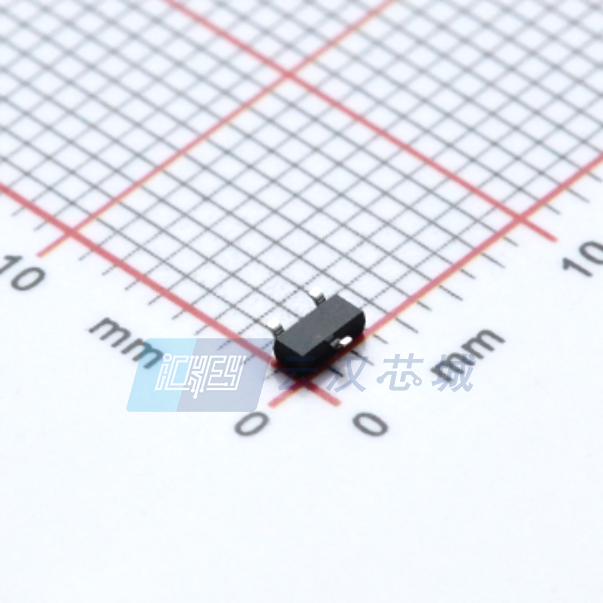

NEXPERIA TVS二极管/ESD抑制器 PESD5V0S2BT,215

PESD5V0S2BT,215概述

    Nexperia PESD5V0S2BT:低电容双向双ESD保护二极管

    产品简介


    Nexperia PESD5V0S2BT是一款专为数据线提供双向静电放电(ESD)保护的低电容二极管。它采用小型SOT23(TO-236AB)表面贴装封装,旨在通过其出色的ESD防护能力来保护两个数据线免受ESD和其他瞬态事件的损害。该二极管特别适用于需要高可靠性的应用场合,例如手机及配件、便携式电子产品、计算机及其外围设备、通信系统、音频和视频设备等。

    技术参数


    - 反向击穿电压: 在室温下,典型值为5.5V到9.5V。
    - 反向漏电流: 当反向偏置电压为5V时,反向漏电流典型值为5nA,最大值为100nA。
    - 电容: 在1MHz频率下的电容值,典型值为35pF,最大值为45pF。
    - 峰值脉冲功率: 最大值可达130W,对应的脉冲持续时间为8/20µs。
    - 钳位电压: 当峰值脉冲电流为12A时,钳位电压典型值为14V。
    - 静电放电(ESD)保护等级: IEC 61000-4-2接触放电等级达到30kV,MIL-STD-883人体模型等级最高可达10kV。
    - 耐热范围: 环境温度从-55°C到150°C,存储温度范围为-65°C至150°C。
    - 认证: 通过了AEC-Q101汽车电子标准认证。

    产品特点和优势


    - 双向ESD保护: 同时保护两个数据线不受ESD损坏。
    - 低电容: 减少对信号传输的影响,适合高速数据线路。
    - 高可靠性: 峰值脉冲功率高达130W,峰值脉冲电流达到12A,确保强大的ESD防护能力。
    - 高钳位电压: 高达14V的钳位电压,保证设备在极端条件下仍能安全运行。
    - AEC-Q101认证: 适用于汽车电子应用,满足严格的质量和可靠性要求。

    应用案例和使用建议


    PESD5V0S2BT被广泛应用于多个领域,包括但不限于:
    - 手机及其配件
    - 便携式电子设备
    - 计算机和外围设备
    - 通信系统
    - 音频和视频设备
    使用时应注意以下几点:
    1. 尽可能将PESD5V0S2BT靠近输入端口或连接器安装,以提高ESD防护效果。
    2. 尽量缩短从PESD5V0S2BT到被保护线路的路径长度。
    3. 尽量减少平行信号路径以避免干扰。
    4. 尽可能使用接地平面并利用多层PCB的接地孔。

    兼容性和支持


    PESD5V0S2BT设计上支持广泛的兼容性,可与大多数现有的电子设备和系统无缝对接。制造商Nexperia提供了详尽的技术文档和支持服务,以帮助用户进行有效的安装和调试。

    常见问题与解决方案


    以下是一些常见的使用问题及其解决方案:
    1. 电容过大影响信号传输:选择合适的电容值,根据具体应用调整布局和设计。
    2. 反向漏电流过高导致功耗增加:检查电路是否有短路现象,并确保所有连接正确无误。
    3. ESD防护不足:确保按照正确的安装指南操作,并定期进行测试和维护。

    总结和推荐


    Nexperia PESD5V0S2BT以其卓越的性能和多功能性,在ESD防护领域表现出色。其高可靠性、广泛的应用场景以及对各种环境的适应能力使其成为众多应用的理想选择。对于寻求高性能ESD保护解决方案的设计工程师而言,这款产品无疑是一个值得考虑的选项。因此,我强烈推荐这款产品用于相关应用中。

PESD5V0S2BT,215参数

参数
箝位电压 14V
击穿电压 5.5V
峰值脉冲电流 12A
峰值脉冲功率 130W
极性 双向
工作电压 5V
3mm(Max)
TO-236-3,SC-59,SOT-23-3
1.1mm(Max)
通用封装 SC-59,SOT-23-3,TO-236-3
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

PESD5V0S2BT,215厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PESD5V0S2BT,215数据手册

厂牌 PDF简要描述 下载
NEXPERIA TVS二极管/ESD抑制器 NEXPERIA PESD5V0S2BT,215 PESD5V0S2BT,215数据手册

PESD5V0S2BT,215封装设计

查看详情并下载
Symbol
Footprint
3D Model
