首页  >  产品百科  >  PESD5V0X1BCSFYL

PESD5V0X1BCSFYL

产品分类: TVS二极管/ESD抑制器
厂牌: NEXPERIA
产品描述: 5V 双向 7A 5.5V 6V 0201 贴片安装
供应商型号: 14M-PESD5V0X1BCSFYL
供应商: 云汉优选
标准整包数: 1

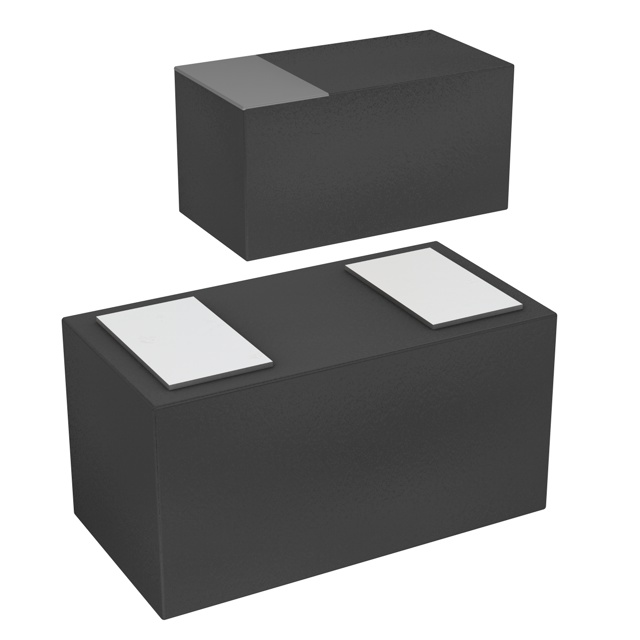

NEXPERIA TVS二极管/ESD抑制器 PESD5V0X1BCSFYL

PESD5V0X1BCSFYL概述

    Nexperia PESD5V0X1BCSF:超低电容双向ESD保护二极管

    产品简介


    Nexperia的PESD5V0X1BCSF是一款超低电容双向静电放电(ESD)保护二极管,特别适用于非常敏感和通用的接口线路保护。该二极管采用无引脚、超小的表面贴装封装,适合在便携式电子设备、通信、消费电子和计算设备中广泛应用。

    技术参数


    | 参数符号 | 参数名称 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | Cd | 二极管电容 | f = 1 MHz;VR = 0 V;Tamb = 25 °C | - | - | 1.1 | pF |
    | VRWM | 反向额定电压 | Tamb = 25 °C | - | - | 5 | V |
    | IRM | 反向漏电流 | VRWM = 5 V;Tamb = 25 °C | - | 1 | 50 | nA |
    | VBR | 击穿电压 | IR = 1 mA;Tamb = 25 °C | 6 | 10 | - | V |
    | VCL | 钳位电压 | Tamb = 25 °C;IPPM = 7 A;tp = 8/20 µs | - | - | 5.5 | V |

    产品特点和优势


    - 超低电容:典型值仅为1.1 pF,非常适合对电容要求极高的应用场景。
    - 高抗静电能力:能够承受高达±20 kV的ESD脉冲,符合IEC 61000-4-2标准。
    - 超小型封装:采用DSN0603-2 (SOD962) 封装,便于在紧凑空间内集成。
    - 双向保护:适用于信号线正负极性的保护需求。

    应用案例和使用建议


    PESD5V0X1BCSF适用于保护各类敏感接口线路,例如USB端口、HDMI端口和其他需要防止ESD损坏的数据线。实际使用中应注意以下几点:
    - 布局设计:将保护二极管尽量靠近输入端,减小路径长度,避免平行信号路径,减少导体回路面积。
    - 连接方式:对于连接到DC电源的线路不适用,仅适用于纯信号线。
    - 安装示例:参考图9的应用电路图,确保二极管正确接入信号线与地之间。

    兼容性和支持


    - 兼容性:与多种常见的通信接口标准兼容,如USB、HDMI等。
    - 支持服务:提供详细的技术文档、产品手册和专业客户支持。此外,还有详细的焊接指南和技术参数,方便用户在项目开发过程中使用。

    常见问题与解决方案


    1. 问:是否可以在DC电源线路上使用?
    - 答:不可以。PESD5V0X1BCSF专门用于处理双向信号线上的ESD和瞬态保护。
    2. 问:如何确定正确的焊接参数?
    - 答:请遵循表11中的焊接指导图,并确保使用合适的焊锡材料和焊接温度。
    3. 问:如何判断ESD保护是否有效?
    - 答:可通过图6所示的测试设置和波形验证,当受到高电压冲击时,PESD5V0X1BCSF能够将电压钳位在安全范围内。

    总结和推荐


    PESD5V0X1BCSF具有超低电容、高可靠性及出色的ESD防护能力,适用于各种电子设备中对ESD敏感的信号线路。其小巧的封装尺寸和广泛的应用范围使其成为众多项目的理想选择。因此,强烈推荐在相关项目中选用此款ESD保护二极管。

PESD5V0X1BCSFYL参数

参数
峰值脉冲电流 7A
峰值脉冲功率 -
极性 双向
工作电压 5V
箝位电压 5.5V
击穿电压 6V
630μm(Max)
0201(0603 公制)
290μm(Max)
通用封装 0201
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

PESD5V0X1BCSFYL厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PESD5V0X1BCSFYL数据手册

厂牌 PDF简要描述 下载
NEXPERIA TVS二极管/ESD抑制器 NEXPERIA PESD5V0X1BCSFYL PESD5V0X1BCSFYL数据手册

PESD5V0X1BCSFYL封装设计

查看详情并下载
Symbol
Footprint
3D Model
