首页  >  产品百科  >  PESD5V5V1BCSNYL

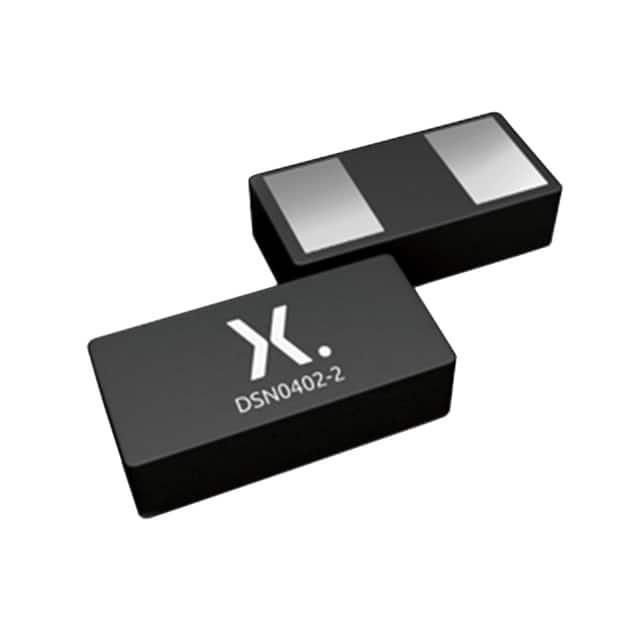

PESD5V5V1BCSNYL

产品分类: TVS二极管/ESD抑制器
厂牌: NEXPERIA
产品描述: 5.5V 双向 8A 10.2V 01005 贴片安装
供应商型号: PESD5V5V1BCSNYL
供应商: 国内现货
标准整包数: 10000
NEXPERIA TVS二极管/ESD抑制器 PESD5V5V1BCSNYL

PESD5V5V1BCSNYL概述

    Nexperia PESD5V5V1BCSN:极低钳位双向ESD保护二极管

    1. 产品简介


    产品类型: 极低钳位双向ESD保护二极管
    主要功能: 保护一个信号线免受静电放电(ESD)和其他瞬态的影响,确保设备的正常运行。该二极管具有极低的钳位电压和超低电容,适合于多种应用场景。
    应用领域:
    - 手机及其配件
    - 便携式电子产品
    - 通信系统
    - 计算机及外围设备

    2. 技术参数


    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    | :: | :: | :: | :: | :: | :: | :: |
    | VRWM | 反向击穿电压 | - | -5.5 | - | 5.5 | V |
    | Cd | 二极管电容 | f=1MHz, VR=0V, Tamb=25°C | - | 8.6 | 10.3 | pF |
    | IPP | 峰值脉冲电流 | IEC 61000-4-5 (8/20 µs) | - | 8 | - | A |
    | VCL | 钳位电压 | IPPM=8A, tp=8/20µs, Tamb=25°C | - | 8.5 | 10.2 | V |

    3. 产品特点和优势


    - 双向ESD保护: 适用于单条信号线,能够提供双向的保护。
    - 超低电容: 在1 MHz频率下,二极管电容仅为8.6 pF,非常适合高频信号传输。
    - 极低钳位电压: 能够有效降低系统的ESD保护期间的钳位电压。
    - 超低感抗路径: 超低感抗的接地路径可以提高系统稳定性。
    - ESD防护能力: 静电放电防护能力高达±25 kV,符合IEC 61000-4-2标准。
    - 极小封装: 使用无引脚的超小型表面贴装设备(SMD),适用于空间有限的应用场合。

    4. 应用案例和使用建议


    应用案例:
    PESD5V5V1BCSN适用于需要高可靠性ESD防护的便携式电子产品和通信设备。例如,智能手机的充电口、USB接口等都需要此类保护二极管来防止ESD导致的损坏。
    使用建议:
    - 电路布局: 确保保护二极管尽可能靠近输入端或连接器,以减少信号路径长度。
    - 避免并行信号: 尽量减少并行信号路径,以防止不必要的干扰。
    - 优化接地: 确保瞬态返回路径尽可能短,并尽量使用地平面以减少干扰。

    5. 兼容性和支持


    该产品具有良好的兼容性,可以与多种设备和电路板设计无缝集成。厂商提供了详尽的技术支持,包括设计指南和维护服务,以确保用户在使用过程中得到充分的支持。

    6. 常见问题与解决方案


    问题1:如何正确安装该保护二极管?
    解决方法: 根据制造商提供的焊接指引进行操作,确保正确的焊接温度和时间。
    问题2:如何验证ESD防护的有效性?
    解决方法: 使用符合IEC 61000-4-2标准的ESD测试设备进行测试,并记录结果进行比较。

    7. 总结和推荐


    总结: Nexperia的PESD5V5V1BCSN是一款高性能的ESD保护二极管,具备极低的钳位电压和超低电容,特别适合应用于便携式电子产品和通信系统中。其紧凑的设计使其成为空间受限应用的理想选择。
    推荐: 该产品非常值得推荐,尤其是对于对ESD防护要求较高的应用场景。厂商提供的技术支持和详细文档使用户能够轻松完成安装和调试。

PESD5V5V1BCSNYL参数

参数
极性 双向
工作电压 5.5V
箝位电压 10.2V
击穿电压 -
峰值脉冲电流 8A
峰值脉冲功率 -
通用封装 01005
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PESD5V5V1BCSNYL厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PESD5V5V1BCSNYL数据手册

厂牌 PDF简要描述 下载
NEXPERIA TVS二极管/ESD抑制器 NEXPERIA PESD5V5V1BCSNYL PESD5V5V1BCSNYL数据手册

PESD5V5V1BCSNYL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ ¥ 0.2538
30000+ ¥ 0.2274
50000+ ¥ 0.2274
100000+ ¥ 0.2274
库存: 20000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 2538
