D0220SD-35-4002FN

产品分类: 真空荧光VFD显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: Character 93.8mm 17.67mm 125mm*35mm*7.8mm
供应商型号: SG-D0220SD-35-4002FN
供应商: 国内现货
标准整包数: 1

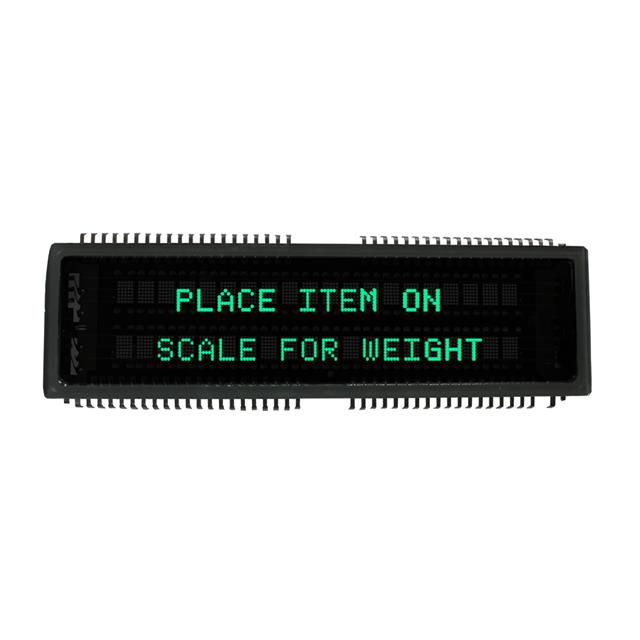

NEWHAVEN DISPLAY 真空荧光VFD显示器件 D0220SD-35-4002FN

D0220SD-35-4002FN概述

    # Vacuum Fluorescent Display 模块技术手册解析

    产品简介


    产品类型
    本产品型号为 D0220SD-35-4002FN,是一款符合RoHS标准的真空荧光显示模块(Vacuum Fluorescent Display Module),适用于字符显示需求。
    主要功能
    - 显示类型:点阵式字符显示(2行×20字符)
    - 点阵尺寸:5×7点阵
    - 颜色:绿色
    - 特殊设计:无排气尖端,铅(Pb)含量为零,环保设计
    应用领域
    广泛应用于需要字符显示功能的电子设备,如工业控制面板、家用电器、测量仪器、医疗设备等。

    技术参数


    | 参数类别 | 参数名称 | 最小值 | 推荐值 | 最大值 | 单位 |
    |
    | 基本电气参数
    | 发射极电压 | Ef | 4.8 | 5.3 | 5.8 | Vac |
    | 峰值栅极电压 | Ec | - | 50.0 | 60.0 | Vp-p |
    | 峰值阳极电压 | Eb | - | 50.0 | 60.0 | Vp-p |
    | 切断偏置电压 | Ek | - | 0 | - | Vdc |
    | 其他参数
    | 扫描周期 | Du | - | 1/45 | - | - |
    | 脉冲宽度 | Tp | - | 100 | - | uS |
    | 工作温度范围 | Topr | -40 | - | +85 | °C |
    | 存储温度范围 | Tstg | -50 | - | +85 | °C |
    | 发光亮度 | Luminance | 427 | 855 | - | cd/m²|
    | 最小/最大亮度比 | Lmin/Lmax | 50 | - | - | % |

    产品特点和优势


    特点
    1. 环保设计:完全无铅,符合RoHS标准。
    2. 紧凑型封装:模块尺寸为125.0mm(长)×35.0mm(高)×7.8mm(厚),适合空间有限的应用场景。
    3. 高亮度显示:最高可达855cd/m²,确保在强光下依然清晰可见。
    4. 动态驱动模式:支持动态扫描显示,提高能耗效率。
    5. 广泛的温度适应性:可在-40°C至+85°C的工作温度范围内稳定运行。
    优势
    - 高性能:适用于工业级及消费级应用,具有出色的稳定性和可靠性。
    - 节能环保:通过无铅设计降低环境影响。
    - 易于集成:点阵结构便于定制化开发,支持快速集成到现有系统中。
    - 高性价比:在保证高质量的同时提供经济实惠的价格选项。

    应用案例和使用建议


    应用场景
    1. 工业设备:用于显示设备状态、操作参数或生产进度。
    2. 家用电器:例如微波炉、空调等设备上的显示屏。
    3. 医疗设备:监控设备的数据展示。
    4. 测量仪器:提供精确的数值读取功能。
    使用建议
    1. 在使用前确保模块供电电压和频率匹配,避免因电压过高或过低导致损坏。
    2. 尽量避免长时间在极端温度条件下运行,以延长产品寿命。
    3. 对于需要高亮度的应用场景,可适当增加阳极电压,但需注意不得超过额定值。
    4. 定期检查模块连接是否牢固,防止因接触不良造成信号丢失。

    兼容性和支持


    兼容性
    该模块支持多种工业标准接口,能够与主流单片机或嵌入式系统轻松对接,具体兼容性可通过联系厂商获取详细信息。
    厂商支持
    如需技术支持或售后服务,请联系:
    - 公司地址:Newhaven Display International, 2511 Technology Drive, #101, Elgin, IL 60124
    - 联系电话:(847) 844-8795
    - 传真号码:(847) 844-8796

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 显示屏无法正常点亮 | 检查发射极电压是否在4.8V~5.8V之间 |
    | 屏幕亮度不足 | 增加阳极电压至50Vp-p以上,但不超过60Vp-p |
    | 数据显示不完整 | 确认脉冲宽度设置是否正确(≥100μs) |
    | 设备在低温环境下启动困难 | 使用预热装置逐步升温至工作温度范围 |

    总结和推荐


    综合评估
    D0220SD-35-4002FN 真空荧光显示模块凭借其紧凑的设计、高亮度和宽温范围等优势,在字符显示领域表现出色。特别是在工业自动化和家用电器领域具有显著的应用潜力。
    推荐结论
    强烈推荐此款产品用于需要高可靠性和高亮度显示的应用场景。其环保设计和广泛的温度适应性使其成为市场的理想选择。如果您正在寻找一款高性能、低成本的字符显示解决方案,此模块无疑是您的首选之一。

    参考文档来源:
    Newhaven Display International, D0220SD-35-4002FN 用户指南, February 27, 2008

D0220SD-35-4002FN参数

参数
分辨率(pixels) -
显示高度 17.67mm
触碰模式 -
接口方式 -
显示宽度 93.8mm
背光颜色 -
控制器类型 -
显示模式 -
显示类型 Character
显示尺寸 -
视角 -
显示颜色 -
长*宽*高 125mm*35mm*7.8mm
零件状态 在售
包装方式 盒装

D0220SD-35-4002FN厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

D0220SD-35-4002FN数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY 真空荧光VFD显示器件 NEWHAVEN DISPLAY D0220SD-35-4002FN D0220SD-35-4002FN数据手册

D0220SD-35-4002FN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 21.6 ¥ 180.36
库存: 10000
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 18036
