D0109MT-25-1101

产品分类: 真空荧光VFD显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: Character 9.7mm 81mm 112mm*25mm*6.8mm
供应商型号: SG-D0109MT-25-1101
供应商: 国内现货
标准整包数: 1

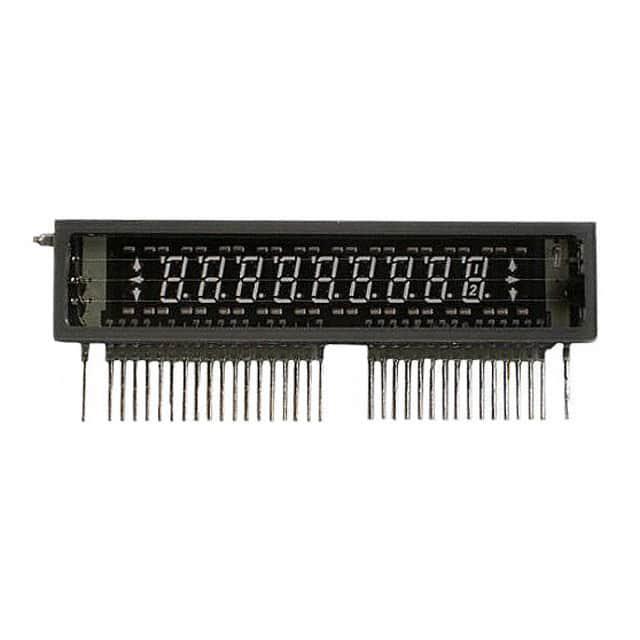

NEWHAVEN DISPLAY 真空荧光VFD显示器件 D0109MT-25-1101

D0109MT-25-1101概述

    # 新型电子元器件——真空荧光显示模块

    产品简介


    基本介绍
    本文将详细介绍一款名为D0109MT-25-1101的真空荧光显示模块(Vacuum Fluorescent Display Module)。作为一款RoHS合规的产品,它主要用于字符显示,特别适用于7段字符显示和标度应用。该模块提供9个七段字符位,外加可自定义的段位,适合各类需要高亮度显示的应用场合。

    技术参数


    以下为D0109MT-25-1101真空荧光显示模块的技术参数:
    - 外形尺寸:
    - 面板长度(P.L.):112.0 mm
    - 面板高度(P.H.):25.0 mm
    - 面板厚度(P.T.):6.8 mm
    - 引脚间距(L.P.):2.54 mm
    - 字符高度(C.H.):9.7 mm
    - 电气特性:
    - 电压范围:
    - 灯丝电压(Ef):3.9 - 4.7 VAC
    - 最大栅极电压(ec):25.0 - 30.0 Vp-p
    - 最大阳极电压(eb):25.0 - 30.0 Vp-p
    - 电流范围:
    - 灯丝电流(If):70.0 - 86.0 mAAC
    - 阳极电流(ib):4.0 - 8.0 mAp-p
    - 栅极电流(ic):5.0 - 10.0 mAp-p
    - 工作条件:
    - 操作温度(Topr):-40 - +85°C
    - 存储温度(Tstg):-50 - +95°C

    产品特点和优势


    D0109MT-25-1101具有以下几个显著特点:
    - 高亮度:能够提供超过350 cd/m²的亮度,满足不同环境下的显示需求。
    - 广泛的适用性:适用于工业控制、仪器仪表、智能家居等领域,尤其适用于需要高清晰度显示的场合。
    - 高可靠性:通过严格的温度和电流测试,确保在各种环境下稳定工作。
    - 易用性:采用标准引脚布局,方便集成到现有系统中。

    应用案例和使用建议


    应用案例
    该模块适用于多种应用场景,如温度计、湿度计、汽车仪表盘、洗衣机显示屏等。例如,在汽车仪表盘上使用该模块可以清晰显示速度、油量等关键信息。
    使用建议
    - 电源管理:确保灯丝电压和电流的稳定供应,避免因电压不稳导致的亮度波动。
    - 温度控制:在极端温度环境下使用时,注意散热设计,防止过热损坏。
    - 测试验证:首次安装后进行充分的功能测试,确保所有字符显示正常。

    兼容性和支持


    该模块与大多数微控制器和显示器驱动器兼容,便于集成到现有系统中。如有技术支持需求,可通过以下联系方式联系制造商:
    - Newhaven Display International
    - 地址:2511 Technology Drive, #101 Elgin, IL 60124
    - 电话:(847) 844-8795
    - 传真:(847) 844-8796

    常见问题与解决方案


    1. Q: 显示不亮?
    - A: 检查灯丝电压是否在3.9-4.7VAC范围内,确认所有连接是否正确。
    2. Q: 显示亮度不足?
    - A: 调整栅极和阳极电压至25-30Vp-p,确保灯丝电流在70-86mAAC范围内。
    3. Q: 显示内容错误?
    - A: 确认微控制器与显示模块之间的信号传输无误,检查数据线连接。

    总结和推荐


    综合评估
    D0109MT-25-1101真空荧光显示模块以其出色的高亮度和广泛的工作温度范围,成为多种应用场景的理想选择。其易于集成和高可靠性使它在工业和消费电子领域有着广阔的应用前景。
    推荐
    鉴于其卓越的性能和广泛的应用领域,我们强烈推荐D0109MT-25-1101真空荧光显示模块用于各种需要高亮度和高可靠性的显示需求。

D0109MT-25-1101参数

参数
显示模式 -
显示高度 81mm
接口方式 -
显示颜色 -
背光颜色 -
触碰模式 -
显示宽度 9.7mm
显示尺寸 -
控制器类型 -
显示类型 Character
视角 -
分辨率(pixels) -
长*宽*高 112mm*25mm*6.8mm
零件状态 在售
包装方式 托盘

D0109MT-25-1101厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

D0109MT-25-1101数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY 真空荧光VFD显示器件 NEWHAVEN DISPLAY D0109MT-25-1101 D0109MT-25-1101数据手册

D0109MT-25-1101封装设计

查看详情并下载
Symbol
Footprint
3D Model
