CU20029-UW1J

产品分类: 真空荧光VFD显示器件
厂牌: NORITAKE
产品描述: 串联,并联 Character 18.8mm 102.6mm 146mm*43mm*9.4mm
供应商型号: 1216666
供应商: 海外现货
标准整包数: 1
NORITAKE 真空荧光VFD显示器件 CU20029-UW1J

CU20029-UW1J概述


    产品简介

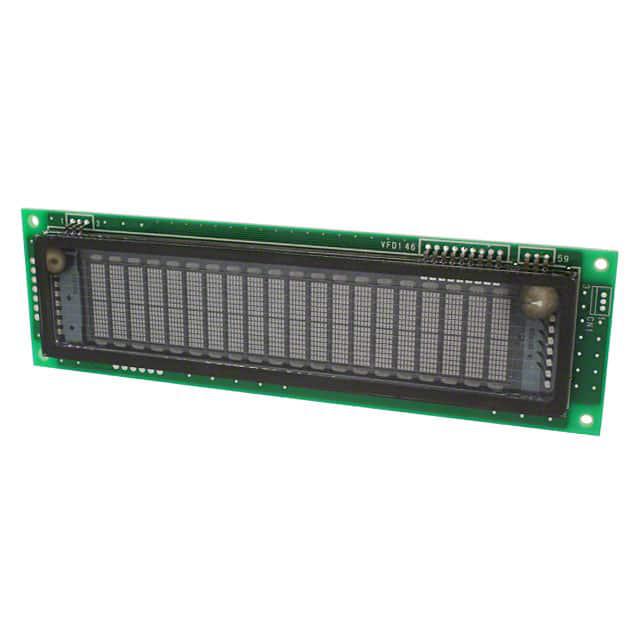

    真空荧光显示屏模块(VFD)
    型号:CU20029-UW1J
    这款真空荧光显示屏模块(VFD)是一种专为计算机、微电脑、通信终端及自动仪表等设备设计的单板显示模块。该模块集成了字符生成ROM、RAM以及DC/DC转换器,可以提供高亮度的绿色(蓝绿色)显示效果。它支持8位/4位并行接口和同步串行接口,通过+5V直流电源供电。

    技术参数


    - 重量:约70克
    - 电源电压:VCC = 0 至 5.5VDC
    - 逻辑输入电压:"H"状态:VCC – 0.3VDC;"L"状态:VSS – 0.8VDC
    - 总线写入时间:CPU总线写入时序 (i80型):170ns;CPU总线写入时序 (M68型):180ns;串行接口写入时序:190ns
    - 总线读取时间:CPU总线读取时序 (i80型):170ns;CPU总线读取时序 (M68型):180ns;串行接口读取时序:190ns
    - 显示电流:显示开启时,电流为340至410mA;显示关闭时,电流为3至10mA
    - 功率消耗:显示开启时,功耗为1.70至2.05瓦特
    - 光学参数:字符数:40个(2行x20列),矩阵格式:5x8点阵带下划线(第八行用于下划线)
    - 工作温度范围:-40至+85°C
    - 存储温度范围:-50至+85°C
    - 工作湿度范围:20%至80%RH(无凝结)

    产品特点和优势


    CU20029-UW1J VFD模块具有高亮度、低功耗和广泛的温度适应性。它的关键优势在于能够支持多样的通信接口(8位/4位并行和同步串行),并且具备快速的响应时间和稳定的电流特性。这种灵活性使其在各种复杂的应用环境中表现出色。

    应用案例和使用建议


    应用案例:该模块适用于自动化仪表、通信设备和微控制器系统中的读出和显示部分。例如,在汽车仪表盘中,它可以提供清晰的显示,并且在不同的温度环境下保持良好的稳定性。
    使用建议:为了确保最佳性能,建议将模块安装在具有良好散热的环境中。对于长时间运行的应用,应定期检查其温度和功耗情况,以防止过热。此外,由于其低功耗特性,建议采用低功耗控制策略来进一步节省能源。

    兼容性和支持


    该模块支持8位和4位的CPU接口,并且还支持同步串行接口。制造商提供了全面的技术文档和支持服务,包括详细的接口说明和故障排查指南。这使得用户能够在不同类型的硬件平台上轻松集成该模块。

    常见问题与解决方案


    1. 问题:无法正常显示字符。
    解决方案:请检查VCC电源电压是否稳定,并确认所有连接是否正确。同时,确保已经执行了初始化指令。
    2. 问题:显示不稳定。
    解决方案:请检查温度传感器是否正常工作,确保温度不超过规定的最大值。如果问题依旧存在,请检查电源供应和接地线路。
    3. 问题:无法进行数据读写。
    解决方案:请确认接口配置是否正确,并且已经执行了相关初始化指令。同时,确保芯片的引脚配置正确。

    总结和推荐


    综上所述,CU20029-UW1J VFD模块凭借其卓越的性能、广泛的应用场景和良好的兼容性,是一款值得推荐的优质产品。无论是用于工业自动化、仪器仪表还是通信终端,它都能提供出色的显示效果和可靠的工作表现。强烈推荐在需要高亮度、低功耗显示的应用场景中使用。

CU20029-UW1J参数

参数
显示模式 -
显示宽度 18.8mm
显示尺寸 -
显示颜色 -
控制器类型 -
接口方式 串联,并联
显示高度 102.6mm
触碰模式 -
视角 -
背光颜色 -
分辨率(pixels) -
显示类型 Character
长*宽*高 146mm*43mm*9.4mm
零件状态 在售
包装方式 托盘

CU20029-UW1J厂商介绍

Noritake公司是一家全球知名的精密陶瓷和耐火材料制造商,总部位于日本。公司主营产品包括工业陶瓷、电子陶瓷、环境陶瓷、耐火材料等,广泛应用于电子、汽车、****、能源、医疗等领域。

Noritake的优势在于其强大的研发能力和创新精神。公司不断推出新技术和新产品,满足客户不断变化的需求。此外,Noritake还拥有严格的质量控制体系,确保产品的可靠性和稳定性。公司在全球设有多个生产基地和销售网络,为客户提供及时、高效的服务。

总之,Noritake凭借其先进的技术和优质的产品,在精密陶瓷和耐火材料领域占据领先地位。

CU20029-UW1J数据手册

厂牌 PDF简要描述 下载
NORITAKE 真空荧光VFD显示器件 NORITAKE CU20029-UW1J CU20029-UW1J数据手册

CU20029-UW1J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1360.4388
5+ ¥ 1335.7035
10+ ¥ 1335.7035
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1360.43
