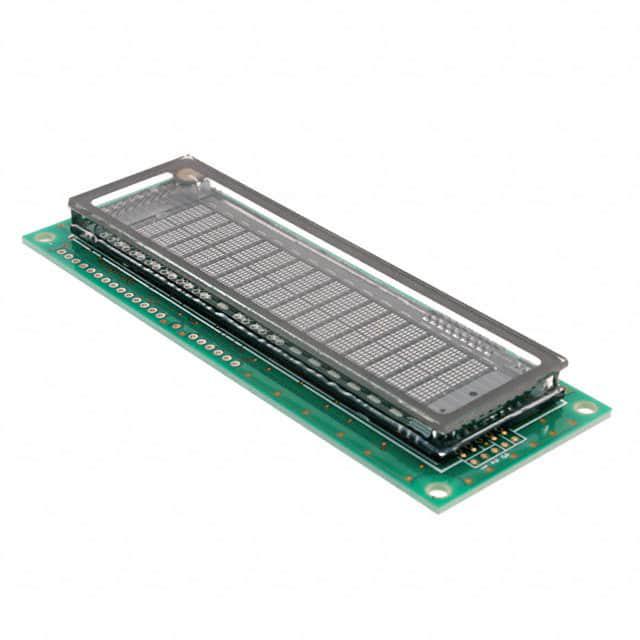

CU16029-UW1J

产品分类: 真空荧光VFD显示器件
厂牌: NORITAKE
产品描述: 串联,并联 Character 绿色,蓝色 19mm 82.7mm 122mm*44mm*10.7mm
供应商型号: 1216662
供应商: 海外现货
标准整包数: 1
NORITAKE 真空荧光VFD显示器件 CU16029-UW1J

CU16029-UW1J概述

    VFD Module CU-U系列 技术手册

    1. 产品简介


    VFD Module CU-U系列是北武堂株式会社推出的一款高质量的真空荧光显示器(VFD)。这款显示器主要用于嵌入式系统、工业控制设备和各类消费电子产品中,以提供清晰且高亮度的显示效果。CU16029-UW1J型号具有16x2字符显示功能,并内置多种国际字体,能够满足不同语言和符号的显示需求。

    2. 技术参数


    - 逻辑输入电压:
    - VIH1: ≥2.0V (在VCC下)
    - VIL1: ≤0.8V (GND下)
    - VIH2: ≥0.7VCC (在VCC下)
    - VIL2: ≤0.3VCC (GND下)
    - VIH3: ≥0.8VCC (在VCC下)
    - VIL3: ≤0.2VCC (GND下)
    - 电源电压:
    - VCC-VSS: 4.75~5.25 VDC
    - 逻辑输出电压:
    - VOH: VCC-0.8V (IOH=-4mA)
    - VOL: ≤0.6V (IOL=4mA)
    - VOH: VCC-0.5V (IOH=-2mA)
    - VOL: ≤0.5V (IOL=2mA)
    - 电源电流:
    - ICC1: ≤340~450mA (显示开启时)
    - ICC2: ≤3~10mA (显示关闭时)
    - 功耗:
    - ≤1.7~2.25W (显示开启时)
    - 亮度:
    - 350 cd/m²
    - 颜色:
    - 绿色(蓝绿色)
    - 操作温度:
    - -40°C ~ +85°C
    - 存储温度:
    - -50°C ~ +85°C
    - 操作湿度:
    - 20% ~ 80% R.H. (无冷凝)
    - 振动(非操作):
    - 10-55-10Hz, 全幅度 1mm, 30分钟, XYZ轴
    - 冲击(非操作):
    - 980m/s² (100G), 6ms

    3. 产品特点和优势


    - 多功能兼容性: 该模块支持并行(TTL)和同步串行(CMOS)接口,可与多种控制器和微处理器无缝连接。
    - 高清显示: 拥有82.7 x 19.0 mm 的显示区域,字符大小为3.85 x 8.00 mm,字符间距5.26 mm,行间距9.81 mm,确保信息清晰可见。
    - 丰富字体支持: 内置多种国际字体,支持ASCII字符、日文汉字(ANK)、符号等,适用于多种语言环境。
    - 自定义字符: 支持用户定义字符,最多可设置8个自定义字符。

    4. 应用案例和使用建议


    应用案例:
    - 在自动化设备中用于显示机器状态信息
    - 作为家电控制面板上的显示屏
    - 在工业控制系统中显示操作界面
    使用建议:
    - 为了延长使用寿命,建议在不使用时关闭显示器以减少功耗。
    - 配合外部稳压电路,确保电源稳定,避免电压波动对显示效果的影响。
    - 定期清洁显示器表面,避免灰尘积累影响显示效果。

    5. 兼容性和支持


    - 兼容性: 支持HD44780液晶控制器指令集,包括显示开关、亮度调节、光标控制等功能。
    - 厂商支持: 北武堂株式会社提供详尽的技术文档和售后服务,帮助用户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - Q: 显示器无法正常工作:
    - A: 检查电源电压是否符合要求,确保电源连接正确,参考手册中的电源电流和电压范围。
    - Q: 显示效果模糊:
    - A: 清洁显示器表面,检查是否有灰尘或水汽影响。确保使用正确的字符编码。
    - Q: 自定义字符不显示:
    - A: 确认字符定义位置正确,检查编码是否符合手册要求。

    7. 总结和推荐


    综合评估:
    - 主要优点: 高亮度、多语言支持、兼容性强、低功耗、丰富功能
    - 推荐使用: VFD Module CU-U系列凭借其出色的显示效果和丰富的功能,非常适合应用于各种工业和消费电子产品中。无论是在复杂的工作环境中还是在日常生活中,这款显示器都能提供可靠和清晰的信息展示。
    综上所述,我们强烈推荐使用VFD Module CU-U系列,它将为您的项目带来卓越的显示体验。

CU16029-UW1J参数

参数
显示高度 82.7mm
分辨率(pixels) -
显示模式 -
控制器类型 -
显示类型 Character
视角 -
显示宽度 19mm
显示颜色 绿色,蓝色
接口方式 串联,并联
触碰模式 -
背光颜色 -
显示尺寸 -
长*宽*高 122mm*44mm*10.7mm
零件状态 在售
包装方式 托盘

CU16029-UW1J厂商介绍

Noritake公司是一家全球知名的精密陶瓷和耐火材料制造商,总部位于日本。公司主营产品包括工业陶瓷、电子陶瓷、环境陶瓷、耐火材料等,广泛应用于电子、汽车、****、能源、医疗等领域。

Noritake的优势在于其强大的研发能力和创新精神。公司不断推出新技术和新产品,满足客户不断变化的需求。此外,Noritake还拥有严格的质量控制体系,确保产品的可靠性和稳定性。公司在全球设有多个生产基地和销售网络,为客户提供及时、高效的服务。

总之,Noritake凭借其先进的技术和优质的产品,在精密陶瓷和耐火材料领域占据领先地位。

CU16029-UW1J数据手册

厂牌 PDF简要描述 下载
NORITAKE 真空荧光VFD显示器件 NORITAKE CU16029-UW1J CU16029-UW1J数据手册
