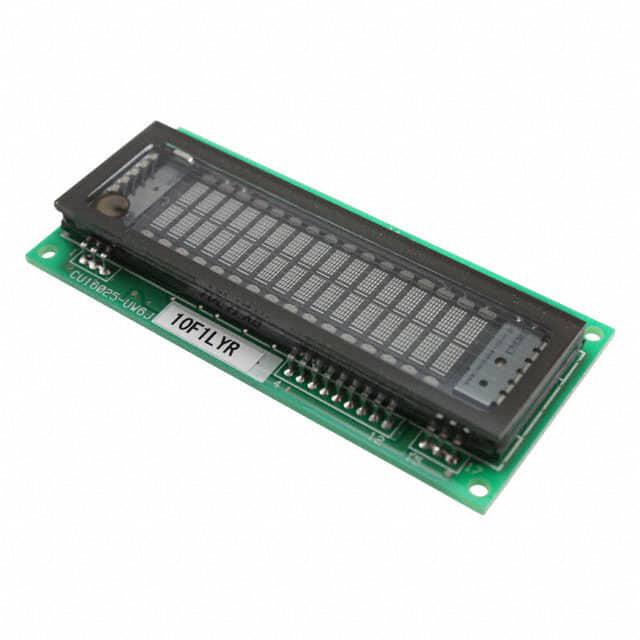

CU16025-UW6J

产品分类: 真空荧光VFD显示器件
厂牌: NORITAKE
产品描述: 并联 Character 11.4mm 51.4mm 80mm*36mm*8.5mm
供应商型号: 775-CU16025-UW6J
供应商: Mouser
标准整包数: 1
NORITAKE 真空荧光VFD显示器件 CU16025-UW6J

CU16025-UW6J概述

    VFD Module CU-U Series: CU16025-UW6J 技术手册解析

    产品简介


    VFD Module CU-U系列是一款适用于多种电子设备的真空荧光显示屏模块。它能够提供清晰的显示效果,并具有多个字符的显示能力。这款VFD模块非常适合于工业控制、医疗设备、消费电子产品以及其他需要清晰显示的应用领域。

    技术参数


    以下是该产品的关键技术规格和性能参数:
    - 逻辑输入电压
    - DB0-DB7, RS, R/W (WR): VCC 至 2.0 V
    - E (RD), SCK, STB: VSS 至 0.8 V
    - VIH1: VCC 至 2.0 V
    - VIH2: 0.7 VCC 至 VCC
    - VIH3: 0.8 VCC 至 VCC
    - SI/SO: VSS 至 0.3 VCC
    - /RESET: VSS 至 0.2 VCC
    - 电源供应电压: VCC 至 VSS:4.75 VDC 至 5.25 VDC
    - 逻辑输出电压
    - 'H': VCC 至 0.8 V (IOH = -4 mA)
    - 'L': 0 V 至 0.6 V (IOL = 4 mA)
    - 'H': VCC 至 0.5 V (IOH = -2 mA)
    - 'L': 0 V 至 0.5 V (IOL = 2 mA)
    - 电源电流
    - 显示开启时:ICC1 = 150 mA 至 200 mA
    - 显示关闭时:ICC2 = 3 mA 至 10 mA
    - 功耗: 0.75 W 至 1.0 W(显示开启时)
    - 亮度: 最小 350 cd/m²
    - 颜色: 绿色(蓝绿色)
    - 接口: 8位/4位并行(TTL)、同步串行(CMOS)
    - 字符数量: 32 个字符(16x2 行)
    - 显示区域: 51.4 mm x 11.4 mm
    - 字符大小: 2.275 mm x 4.759 mm
    - 字符间距: 3.275 mm
    - 线间距: 5.991 mm
    - 操作温度范围: -40°C 至 +85°C
    - 存储温度范围: -50°C 至 +85°C
    - 工作湿度范围: 20% 至 80% RH(无冷凝)
    - 振动耐受: 10-55-10 Hz,全幅1mm,持续30分钟,XYZ方向
    - 冲击耐受: 980 m/s²(100G),6 ms

    产品特点和优势


    - 兼容性: 兼容HD44780 LCD控制器指令集,适合用作LCD的替换品或各种其他应用。
    - 显示性能: 高亮度显示和良好的视觉效果。
    - 多功能性: 可编程字符、光标控制、亮度调节等功能丰富。
    - 环境适应性强: 能够承受较大的温度和湿度变化范围,以及振动和冲击。

    应用案例和使用建议


    应用场景: 这款VFD模块广泛应用于工业自动化设备、医疗器械、消费电子产品等场合。
    - 工业自动化: 在工厂自动化控制系统中,VFD模块可以用来显示机器状态和运行参数。
    - 医疗器械: 医疗设备上可作为病患信息显示屏,清晰显示患者数据。
    - 消费电子产品: 如微波炉、洗衣机等家用电器上的显示屏。
    使用建议:
    - 安装注意事项: 安装时确保电源电压稳定,避免过压或欠压造成损坏。
    - 环境适应: 选择合适的安装位置以适应不同的环境条件,特别是在极端温度下。
    - 定期维护: 建议定期检查接线端子是否松动,并清洁显示屏表面以保持最佳显示效果。

    兼容性和支持


    该VFD模块支持8位/4位并行(TTL)和同步串行(CMOS)接口,适用于多种电路设计。制造商提供详细的技术支持和维护服务,确保用户能够顺利使用产品。

    常见问题与解决方案


    1. 问题: 显示屏无法正常启动。
    - 解决方案: 检查电源电压是否符合要求,重新连接电源线路。
    2. 问题: 显示内容出现乱码。
    - 解决方案: 确认数据传输格式正确,检查并更新软件设置。
    3. 问题: 屏幕亮度不足。
    - 解决方案: 检查亮度调节设置,确认是否有外部光线干扰。

    总结和推荐


    总体来看,CU16025-UW6J是一款高性能的VFD模块,具备高亮度、多功能及广泛的适用范围。其强大的兼容性和多样化的应用场景使其在市场上具备较高的竞争力。我们强烈推荐此款产品用于需要清晰显示效果的各种设备中。

CU16025-UW6J参数

参数
触碰模式 -
显示高度 51.4mm
显示颜色 -
显示尺寸 -
显示模式 -
背光颜色 -
显示类型 Character
接口方式 并联
控制器类型 -
分辨率(pixels) -
显示宽度 11.4mm
视角 -
长*宽*高 80mm*36mm*8.5mm
零件状态 在售
包装方式 托盘

CU16025-UW6J厂商介绍

Noritake公司是一家全球知名的精密陶瓷和耐火材料制造商,总部位于日本。公司主营产品包括工业陶瓷、电子陶瓷、环境陶瓷、耐火材料等,广泛应用于电子、汽车、****、能源、医疗等领域。

Noritake的优势在于其强大的研发能力和创新精神。公司不断推出新技术和新产品,满足客户不断变化的需求。此外,Noritake还拥有严格的质量控制体系,确保产品的可靠性和稳定性。公司在全球设有多个生产基地和销售网络,为客户提供及时、高效的服务。

总之,Noritake凭借其先进的技术和优质的产品,在精密陶瓷和耐火材料领域占据领先地位。

CU16025-UW6J数据手册

厂牌 PDF简要描述 下载
NORITAKE 真空荧光VFD显示器件 NORITAKE CU16025-UW6J CU16025-UW6J数据手册

CU16025-UW6J封装设计

查看详情并下载
Symbol
Footprint
3D Model
