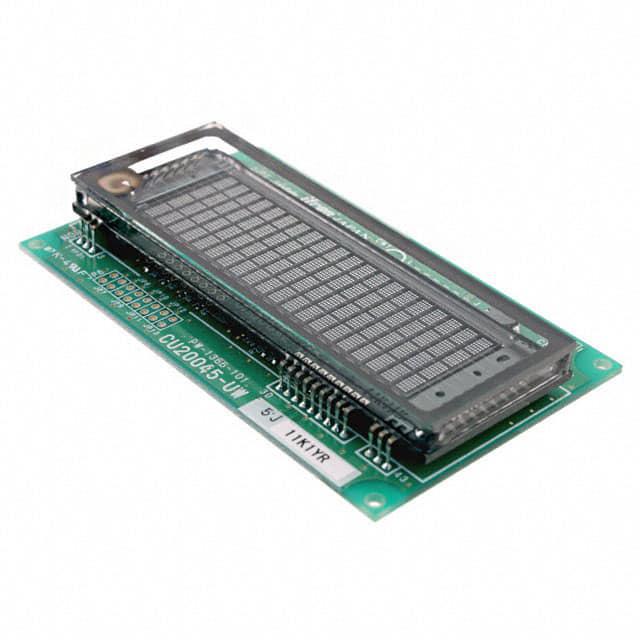

CU20045-UW5J

产品分类: 真空荧光VFD显示器件
厂牌: NORITAKE
产品描述: 串联,并联 Character 20.9mm 70.8mm 98mm*60mm*17mm
供应商型号: 1495417
供应商: 海外现货
标准整包数: 1
NORITAKE 真空荧光VFD显示器件 CU20045-UW5J

CU20045-UW5J概述

    NORITAKE ITRON VFD MODULES 4x20, 5mm Dot Character 技术手册解析



    产品简介




    NORITAKE ITRON 的 CU20045-UW5J 是一款具有 4x20 字符的 5 毫米高点阵显示模块。这款模块专为需要高质量显示屏的应用而设计,具备LCD 兼容的设计,适用于广泛的工业和商业应用。CU20045-UW5J 支持单 5V 供电,且具有节能模式,非常适合电池供电设备或需要长时间运行的应用场合。模块内置真空荧光显示屏(VFD),能够提供高亮度的蓝色绿色显示效果。


    技术参数




    - 字符显示:4 行 x 20 列,5 毫米高的字符。
    - 电压供应:5.0VDC ± 5%,GND=0V。
    - 供电电流:典型值为 275mA,当 Vcc=5V。
    - 逻辑输入:VIH1 ≥ Vss + 2.0VDC (VCC=5V),VIL1 ≤ Vss + 0.8VDC (VCC=5V)。
    - 逻辑输出:VOH ≥ Vcc - 0.5VDC (IOH = 4.0mA),VOL ≤ Vss + 0.5VDC (IOL = 4.0mA)。
    - 功率上升时间:小于 50ms。
    - 电源开启浪涌电流:最大为 2 x ICC。
    - 关机模式电流:最大为 10mA。
    - 字符大小/间距:2.4 x 4.7 毫米/3.6 x 5.4 毫米。
    - 点大小/间距:0.4 x 0.5 毫米/0.5 x 0.7 毫米。
    - 亮度:700 cd/m² (204 fL) 典型值。
    - 颜色:蓝绿色(可加滤色片获得更多颜色)。
    - 工作温度范围:-40°C 至 +85°C。
    - 存储温度范围:-50°C 至 +85°C。
    - 工作湿度范围:20% 至 80% RH @ 25°C(非冷凝)。


    产品特点和优势




    - LCD 兼容设计:使得安装更加方便快捷。
    - 宽广的工作温度范围:从 -40°C 到 +85°C,适合各种恶劣环境下的应用。
    - 高亮度显示:能够在多种光照条件下保持清晰度。
    - 可选择的接口:支持 4/8 位 M68/i80 接口,提高了灵活性。
    - 8 用户自定义字符 RAM:允许自定义显示字符。
    - 4 级亮度控制功能:便于根据具体需求调整亮度。


    应用案例和使用建议




    此模块适用于多种应用场景,如工厂自动化系统、医疗设备、汽车仪表板等。例如,在一个工业自动化系统中,该模块可用于显示关键数据和状态信息。为了确保最佳性能,建议在使用前仔细校准亮度和字符间距,以适应不同的操作环境。


    兼容性和支持




    该模块支持单 5V 供电,可以轻松集成到现有的系统中。此外,通过跳线(JUMPER LINKS)设置,可以灵活配置 M68 或 i80 系列 CPU 控制线路。如需进一步技术支持,可以通过 NORITAKE 销售办公室联系全球各地的销售代表。


    常见问题与解决方案




    - 问题:如何调整亮度?
    - 解决方案:使用亮度设置命令(Brightness Set),通过写入不同的数值来调节亮度。
    - 问题:如何更改字符字体?
    - 解决方案:利用用户自定义字符 RAM 功能,预先加载所需的字符字体。
    - 问题:如何快速返回到初始显示位置?
    - 解决方案:发送“Cursor Return Home”指令(02H-03H)即可实现。


    总结和推荐




    NORITAKE ITRON 的 CU20045-UW5J VFD 模块以其高性能、多功能和广泛的应用范围,成为工业和商业应用中的理想选择。结合其出色的性能指标和易于集成的特点,我们强烈推荐该模块用于需要高质量显示屏的各种应用场合。

CU20045-UW5J参数

参数
显示高度 70.8mm
显示类型 Character
显示宽度 20.9mm
分辨率(pixels) -
显示模式 -
视角 -
背光颜色 -
显示颜色 -
控制器类型 -
显示尺寸 -
触碰模式 -
接口方式 串联,并联
长*宽*高 98mm*60mm*17mm
零件状态 在售
包装方式 托盘

CU20045-UW5J厂商介绍

Noritake公司是一家全球知名的精密陶瓷和耐火材料制造商,总部位于日本。公司主营产品包括工业陶瓷、电子陶瓷、环境陶瓷、耐火材料等,广泛应用于电子、汽车、****、能源、医疗等领域。

Noritake的优势在于其强大的研发能力和创新精神。公司不断推出新技术和新产品,满足客户不断变化的需求。此外,Noritake还拥有严格的质量控制体系,确保产品的可靠性和稳定性。公司在全球设有多个生产基地和销售网络,为客户提供及时、高效的服务。

总之,Noritake凭借其先进的技术和优质的产品,在精密陶瓷和耐火材料领域占据领先地位。

CU20045-UW5J数据手册

厂牌 PDF简要描述 下载
NORITAKE 真空荧光VFD显示器件 NORITAKE CU20045-UW5J CU20045-UW5J数据手册

CU20045-UW5J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1086.8391
5+ ¥ 1086.8391
10+ ¥ 1086.8391
库存: 34
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1086.83
