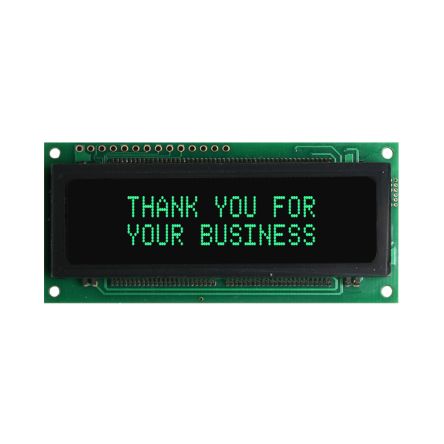

M0216SD-162SDAR2-1

产品分类: 真空荧光VFD显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 串联,并联 字符 11.5mm 51.8mm 80mm*36mm*18mm
供应商型号: SG-M0216SD-162SDAR2-1
供应商: 国内现货
标准整包数: 1
NEWHAVEN DISPLAY 真空荧光VFD显示器件 M0216SD-162SDAR2-1

M0216SD-162SDAR2-1概述

    # 真空荧光显示屏模块技术手册

    1. 产品简介


    M0216SD-162SDAR2-1:真空荧光显示模块
    M0216SD-162SDAR2-1是一款符合RoHS标准的真空荧光显示(VFD)模块,由Newhaven Display International, Inc.生产。该模块采用先进的DC-DC/AC转换器设计,仅需+5Vdc电源即可正常运行,显著简化了系统设计。模块配备了5×8点阵显示屏、DC-DC/AC转换器和控制器/驱动电路,确保高亮度和高质量显示效果。此外,它支持ASCII字符和日语字符集(CG-ROM字体),并可配置为Motorola M68型、Intel I80型或同步串行接口模式,适用于多种应用场景。
    主要功能
    - 支持Motorola M68型、Intel I80型及同步串行接口模式。
    - 高质量的5×8点阵显示效果。
    - 符合RoHS标准,绿色环保。
    应用领域
    该模块广泛应用于工业控制、医疗设备、消费电子产品等领域,是需要高质量显示效果的理想选择。

    2. 技术参数


    以下为M0216SD-162SDAR2-1的主要技术规格:
    | 参数名称 | 参数值 |

    | 显示字符数量 | 16×2 |
    | 字符配置 | 5×8点阵 |
    | 字符高度 | 5.34 mm |
    | 字符宽度 | 2.10 mm |
    | 字符间距 | 3.30 mm |
    | 行间距 | 6.16 mm |
    | 液晶亮度(最小/典型) | 350/500 cd/m² |
    | 工作温度范围 | -40°C至+85°C |
    | 存储温度范围 | -50°C至+95°C |
    | 工作湿度范围 | 20%-85%(无冷凝) |
    | 峰值波长 | 绿色(505 nm) |

    3. 产品特点和优势


    M0216SD-162SDAR2-1具有以下特点和优势:
    1. 高效能电源管理:仅需+5Vdc电源即可工作,极大简化了系统设计。
    2. 多功能接口支持:支持多种接口模式,适应性强。
    3. 高亮度显示:采用先进的DC-DC/AC转换器,确保高质量显示效果。
    4. 扩展性强:提供额外存储空间,可用于用户自定义字符。
    这些特点使该模块在工业控制、医疗设备和消费电子产品中表现优异,尤其是在需要复杂字符集和高质量显示的应用场景中。

    4. 应用案例和使用建议


    应用案例
    1. 工业控制面板:用于显示实时状态信息。
    2. 医疗设备:用于患者监测仪的人机界面。
    3. 家用电器:如洗衣机或微波炉的显示面板。
    使用建议
    - 在高温环境下使用时,建议增加散热措施以延长使用寿命。
    - 配合同步串行接口模式使用时,需严格遵循时序要求,避免信号干扰。
    - 用户定义字符时,建议参考CG-ROM字体表进行设置。

    5. 兼容性和支持


    M0216SD-162SDAR2-1模块与其他电子元器件和设备兼容性良好,支持多种主流处理器接口。Newhaven Display International, Inc.提供全面的技术支持和售后服务,确保客户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    以下是用户可能遇到的一些问题及其解决方案:
    | 问题描述 | 解决方案 |

    | 显示内容无法正常更新 | 检查供电电压是否稳定,确认接口连接正确。 |
    | 模块显示亮度不足 | 调整DC-DC/AC转换器的工作参数。 |
    | 接口通信异常 | 确认接口模式设置正确,检查时序参数。 |

    7. 总结和推荐


    综合评估
    M0216SD-162SDAR2-1是一款高性能、多功能的真空荧光显示模块,具备高效能电源管理、多功能接口支持和高亮度显示等特点。它在工业控制、医疗设备和消费电子等多个领域表现出色。
    推荐结论
    我们强烈推荐M0216SD-162SDAR2-1模块,特别是对高质量显示效果和多功能接口需求较高的应用场景。这款模块不仅性能卓越,而且技术支持完善,能够满足各种复杂的需求。

M0216SD-162SDAR2-1参数

参数
显示高度 51.8mm
显示模式 -
分辨率(pixels) -
视角 -
显示宽度 11.5mm
背光颜色 -
显示颜色 -
接口方式 串联,并联
触碰模式 -
控制器类型 -
显示类型 字符
显示尺寸 -
长*宽*高 80mm*36mm*18mm
零件状态 在售
包装方式 托盘
