M0420SD-204SDAR1-3

产品分类: 真空荧光VFD显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 串联,并联 Character 30.96mm 73.6mm PT6314 100mm*60mm*20.6mm
供应商型号: SG-M0420SD-204SDAR1-3
供应商: 国内现货
标准整包数: 1
NEWHAVEN DISPLAY 真空荧光VFD显示器件 M0420SD-204SDAR1-3

M0420SD-204SDAR1-3概述

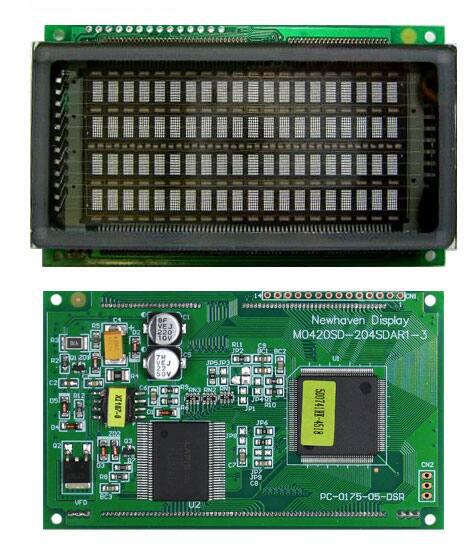

    新汉显M0420SD-204SDAR1-3真空荧光显示模块

    产品简介


    新汉显(Newhaven Display International, Inc.)推出的M0420SD-204SDAR1-3真空荧光显示模块是一款高效能、多功能的显示屏。该模块采用绿色真空荧光显示技术,具有良好的可读性和吸引力,能够提供清晰的字符显示效果。产品符合RoHS标准,适用于多种电子设备和工业控制系统。其主要功能包括20列4行的5x8点阵显示,集成的直流到直流/交流转换器和控制/驱动电路,同时具备字符发生器ROM,用于存储预定义字符。

    技术参数


    - 显示规格:20列4行,5x8点阵
    - 字符尺寸:高度4.84mm,宽度2.35mm,字符间距3.75mm
    - 点尺寸:宽0.49mm,高0.52mm
    - 绿色发光峰值波长:505nm
    - 最小亮度:350cd/m²
    - 工作电压范围:4.5V - 5.5V
    - 环境温度范围:-40°C 至 +85°C
    - 存储温度范围:-50°C 至 +95°C
    - 振动耐受性:4G,持续2小时
    - 冲击耐受性:40G,每次冲击持续11毫秒

    产品特点和优势


    - 多样化接口支持:模块可以配置为Motorola M68型并行接口、Intel I80型并行接口或同步串行接口,具有较高的灵活性。
    - 灵活的亮度调整:通过功能设置指令调整两个不关心位,以实现不同亮度水平。
    - 双端口RAM设计:连续发送数据和指令时,忙标志始终为0,无需读取忙标志位来判断模块状态。
    - 高亮显示:采用高质量绿色荧光粉,结合简单的波长滤波器,能够呈现其他颜色的显示效果。
    - 自定义字符功能:模块支持最多8个用户自定义字符,提供更大的自由度和灵活性。

    应用案例和使用建议


    - 工业控制面板:该模块可以作为工业控制面板上的显示单元,用于实时监控各种数据和状态信息。
    - 医疗设备:应用于医疗设备中,显示病人的生命体征数据,如心率、血压等。
    - 智能家居:安装在智能家居系统中,用于显示温度、湿度等环境数据。
    使用建议:
    - 在使用过程中,应注意电源稳定,避免因电压波动导致模块损坏。
    - 配置合适的显示模式,确保数据的正确读取和显示。
    - 定期检查接口连接,确保信号传输的可靠性。

    兼容性和支持


    M0420SD-204SDAR1-3真空荧光显示模块具有广泛的接口兼容性,可以轻松与多种控制系统和硬件平台对接。新汉显公司提供技术支持和售后服务,帮助客户解决使用过程中的各类问题。

    常见问题与解决方案


    1. Q: 如何进行复位操作?
    - A: 可以通过内部R-C电路自动复位或外部复位输入低电平来实现。
    2. Q: 如何调节显示亮度?
    - A: 通过功能设置指令中的两个“不关心”位来调节亮度。
    3. Q: 如何选择合适的并行接口模式?
    - A: 可根据具体应用需求选择Motorola M68型或Intel I80型接口。

    总结和推荐


    M0420SD-204SDAR1-3真空荧光显示模块凭借其强大的功能、高可靠性及广泛的接口兼容性,在多种应用场景中表现出色。其灵活的配置选项和高性能特点使其成为众多工业和消费电子产品中的理想选择。我们强烈推荐该产品,无论是用于工业控制还是家庭自动化领域,都能提供出色的显示效果和用户体验。

M0420SD-204SDAR1-3参数

参数
显示尺寸 -
显示宽度 30.96mm
分辨率(pixels) -
显示类型 Character
背光颜色 -
显示模式 -
视角 -
显示高度 73.6mm
触碰模式 -
接口方式 串联,并联
控制器类型 PT6314
显示颜色 -
长*宽*高 100mm*60mm*20.6mm
零件状态 在售
包装方式 托盘

M0420SD-204SDAR1-3厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

M0420SD-204SDAR1-3数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY 真空荧光VFD显示器件 NEWHAVEN DISPLAY M0420SD-204SDAR1-3 M0420SD-204SDAR1-3数据手册

M0420SD-204SDAR1-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 84 ¥ 701.4
库存: 10000
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 70140
