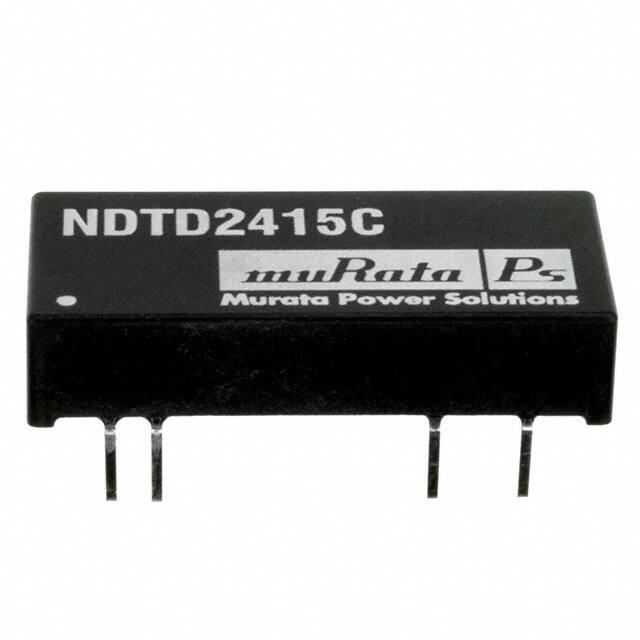

NDTD2415C

产品分类: 开关电源
产品描述: Murata DCDC转换器, NDTD系列, 18 → 36 V 直流输入, ±15V 直流输出, 3W
供应商型号: NDTD2415C
供应商: 期货订购
标准整包数: 1
MURATA MANUFACTURING 开关电源 NDTD2415C

NDTD2415C概述

    电子元器件产品技术手册

    产品简介


    NDTD系列隔离型3W宽输入双输出DC-DC转换器是专为电源管理和转换设计的高集成度模块。该系列具有标准行业封装,输入电压范围宽达2:1,能够在-40°C到85°C的温度范围内稳定工作。适用于各类电力系统、通信设备和工业控制等领域。

    技术参数


    NDTD系列的技术参数如下表所示:
    | 订单代码 | 输入电压(V) | 额定输出电压(V) | 输出电流(mA) | 输入电流(满载)(mA) | 效率(%) | 隔离电容(pF) | MTTF(kHrs) |

    | NDTD0505C | 5 ±5 | ±75 | ±300 | 804 | 72 | 31 | 1640 |
    | NDTD0512C | 5 ±12 | ±31 | ±125 | 764 | 76 | 36 | 1625 |
    | NDTD0515C | 5 ±15 | ±25 | ±100 | 773 | 75 | 34 | 1609 |
    | NDTD1205C | 12 ±5 | ±75 | ±300 | 321 | 75 | 29 | 1665 |
    | NDTD1212C | 12 ±12 | ±31 | ±125 | 311 | 78 | 32 | 1650 |
    | NDTD1215C | 12 ±15 | ±25 | ±100 | 310 | 78 | 36 | 1633 |
    | NDTD2405C | 24 ±5 | ±75 | ±300 | 156 | 78 | 30 | 1675 |
    | NDTD2412C | 24 ±12 | ±31 | ±125 | 148 | 82 | 35 | 2075 |
    | NDTD2415C | 24 ±15 | ±25 | ±100 | 146 | 82 | 41 | 2080 |
    | NDTD4805C | 48 ±5 | ±75 | ±300 | 79 | 76 | 30 | 1669 |
    | NDTD4812C | 48 ±12 | ±31 | ±125 | 76 | 80 | 35 | 2090 |
    | NDTD4815C | 48 ±15 | ±25 | ±100 | 75 | 81 | 36 | 2045 |

    产品特点和优势


    1. 行业标准封装:采用标准封装,便于集成和替换。
    2. 宽输入范围:输入电压范围达到2:1,可在-40°C到85°C范围内稳定运行。
    3. 双隔离输出:具备双通道隔离输出,确保各输出之间电气隔离。
    4. 短路保护:内置短路保护机制,避免过载损坏。
    5. 内部SMD结构:全封闭封装,提供额外保护,无需散热片即可实现3W功率输出。
    6. 高隔离电压:提供1kVDC的绝缘测试,保证电气隔离效果。

    应用案例和使用建议


    1. 通信设备:可应用于各种通信模块,如无线路由器、光纤通信设备等。
    2. 工业自动化:适用于各类自动化控制系统,如电机驱动、传感器等。
    3. 医疗设备:可用于各类医疗设备的电源供应,保证电气安全。
    使用建议:
    - 使用时建议添加外部输入和输出电容,以保证在全负载和全电压范围内表现优异。
    - 确保负载在25%以上,防止输出电压波动过大。
    - 在极端温度环境下工作时,注意散热和温控,避免因过热导致性能下降。

    兼容性和支持


    NDTD系列兼容RoHS焊接系统,峰值波焊温度可达300°C。对于具体的应用环境,可以联系Murata公司获取技术支持和进一步指导。

    常见问题与解决方案


    1. 输出电压不稳定:
    - 解决方案:确保外部输入和输出电容满足要求,增加电容值或调整电容类型。
    2. 负载能力不足:
    - 解决方案:检查负载电流,确保在25%以上。
    3. 过热问题:
    - 解决方案:改善散热条件,增加散热片或使用更高效的散热方式。

    总结和推荐


    NDTD系列转换器以其紧凑的设计、宽泛的输入范围、可靠的电气性能,在各类应用场景中表现出色。推荐用于需要高性能电源管理的场合,特别是在通信设备和工业控制领域。尽管价格可能稍高,但其出色的性能和稳定性使其物有所值。强烈推荐使用此系列转换器。

NDTD2415C参数

参数
最大输入电压 36V
输出数量 2
输出功率 3W
电流-输出1 -
电压-输出4 -
电流-输出2 -
负载调节 -
电压-输出3 -
电压-输出1 15V
最小输入电压 18V
电压-输出2 -15V
长*宽*高 32.3mm*14.7mm*6.9mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

NDTD2415C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NDTD2415C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 开关电源 MURATA MANUFACTURING NDTD2415C NDTD2415C数据手册

NDTD2415C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8+ ¥ 133.7182
库存: 2
起订量: 10 增量: 0
交货地:
最小起订量为:8
合计: ¥ 0
