NME0512DC

产品分类: 开关电源
产品描述: Murata DCDC转换器, NME系列, 4.5 → 5.5 V 直流输入, 12V 直流输出, 1W
供应商型号: NME0512DC
供应商: 国内现货
标准整包数: 1

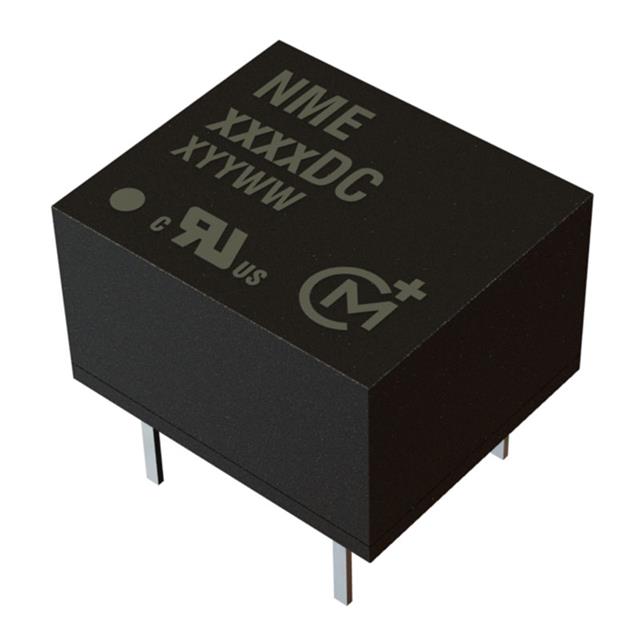

MURATA MANUFACTURING 开关电源 NME0512DC

NME0512DC概述

    NME 系列:隔离型1W单输出DC-DC转换器

    产品简介


    NME系列是专为隔离及/或转换直流电源轨而设计的隔离型1W单输出DC-DC转换器。这些转换器通过其内置的电隔离能力,允许设备配置为在仅存在正向电源轨的系统中提供负向电源轨。广泛的应用领域包括工业自动化、通信设备、医疗仪器以及其他需要电源隔离的应用。

    技术参数


    - 输入电压范围:
    - 5V 输入类型:4.5V 到 5.5V
    - 12V 输入类型:10.8V 到 13.2V
    - 15V 输入类型:13.5V 到 16.5V
    - 24V 输入类型:21.6V 到 26.4V
    - 输出电压:5V, 9V, 12V, 15V
    - 额定功率:1W
    - 效率(典型值):69% 至 80%
    - 隔离电压:1kVDC
    - 工作温度范围:-40°C 到 85°C

    产品特点和优势


    - 短路保护选项:提供不同类型的短路保护,如短路限流模式。
    - UL 认证:已获得UL 60950认证,适用于最大环境温度85°C或外壳温度100°C的应用。
    - 全封装设计:采用全封装设计并带有磁芯,无需外部组件。
    - 行业标准引脚布局:与多种其他型号(如CME, CRE1, CRL2, LME, MEE1, MEE3, NKE, NML)引脚兼容。
    - 宽温度性能:可在-40°C到85°C范围内全功率输出,确保在各种环境下稳定运行。

    应用案例和使用建议


    NME系列广泛应用于工业控制设备、通信基站、医疗设备等领域。例如,在一些医疗设备中,NME系列可以作为电源隔离器,以确保设备的安全性和可靠性。为了实现更好的输出稳定性,建议在负载上施加10%的最小负载。

    兼容性和支持


    NME系列具有与多种其他电子元器件的兼容性,同时提供制造商的支持和维护服务。用户可以通过Murata Power Solutions官网获取详细的技术支持和维护文档。

    常见问题与解决方案


    - 问题1:启动时出现电压过冲现象。
    - 解决方案:在输出端增加一个低ESR的陶瓷电容器以降低启动时的电压波动。
    - 问题2:输出电压不稳定。
    - 解决方案:检查负载是否低于最小负载要求,如不足需调整负载。

    总结和推荐


    NME系列是一款高性能的隔离型DC-DC转换器,具有出色的性能和可靠性。特别适合需要高精度、稳定电源供应的工业和医疗应用。鉴于其优异的特性,强烈推荐在相关应用中采用此产品。更多详细信息可参考Murata Power Solutions的官方网站。

NME0512DC参数

参数
输出数量 1
电压-输出3 -
负载调节 -
电压-输出2 -
电压-输出1 12V
电压-输出4 -
电流-输出2 -
电流-输出1 -
输出功率 1W
最小输入电压 4.5V
最大输入电压 5.5V
长*宽*高 9.9mm*11.4mm*6.9mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

NME0512DC厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NME0512DC数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 开关电源 MURATA MANUFACTURING NME0512DC NME0512DC数据手册

NME0512DC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
9+ ¥ 61.9089
18+ ¥ 60.9468
库存: 34
起订量: 10 增量: 0
交货地:
最小起订量为:9
合计: ¥ 557.18
