首页  >  产品百科  >  NMH2412SC

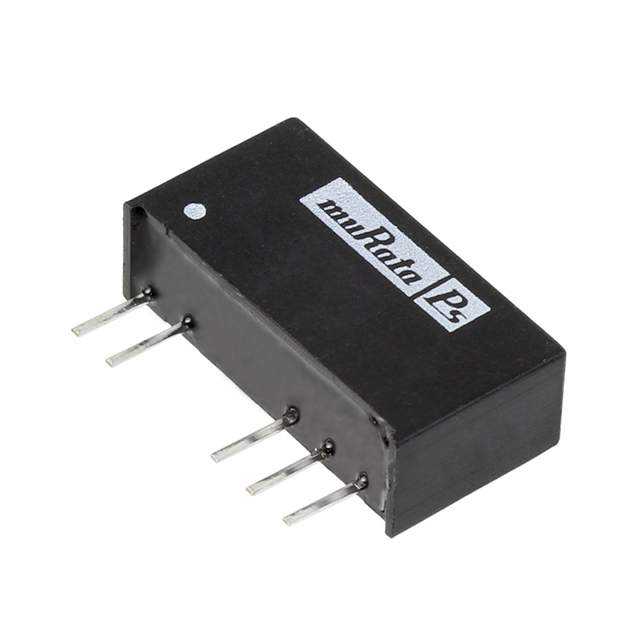

NMH2412SC

产品分类: 开关电源
产品描述: Murata DCDC转换器, NMH系列, 21.6 → 26.4 V 直流输入, ±12V 直流输出, 2W
供应商型号: 580-NMH2412SC
供应商: Mouser
标准整包数: 1
MURATA MANUFACTURING 开关电源 NMH2412SC

NMH2412SC概述

    NMH系列隔离2W双输出DC/DC转换器

    产品简介


    NMH系列是Murata Power Solutions生产的工业温度范围内的DC/DC转换器。该系列产品提供2瓦的隔离双输出,适合于板载点对点电源系统。这些转换器特别适用于单轨板上提供双轨电源,同时具有电气隔离特性以减少电路噪声。此外,它们具备行业标准引脚布局,确保与现有系统兼容。

    技术参数


    - 输入电压:5V、12V、24V、48V
    - 输出电压:5V、9V、12V、15V
    - 最大输入电流:54V(NMH48系列)
    - 效率:高达86%
    - 隔离电压:1000 VDC(持续1秒)
    - 温漂:-40°C 至 85°C
    - 功率:2W(满负载时)
    - 封装类型:DIP、SIP

    产品特点和优势


    1. 高效率:最高可达86%,适用于广泛的输入电压。
    2. 宽温度范围:能在-40°C到85°C之间全功率运行。
    3. 双输出设计:一个输入端可产生两个独立输出。
    4. 工业标准引脚:与现有系统高度兼容。
    5. 无电解电容:延长使用寿命,减少维护成本。
    6. 无故障时间:最高可达150万小时。

    应用案例和使用建议


    1. 电源系统升级:与NMA 1瓦系列针脚兼容,易于集成和升级。
    2. 低功耗设计:适合作为低功耗设备的核心电源模块。
    3. 环境适应性强:适用于各种工业环境,特别是对电磁干扰敏感的应用场景。
    4. 使用建议:
    - 最小负载要求:输入电压范围内需保持至少10%的满负载。
    - 启动时间:随着输出电容增大,启动时间会相应增加。建议不超过10μF。

    兼容性和支持


    - 兼容性:支持RoHS焊接系统,兼容Sn/Pb焊料。
    - 支持:Murata提供技术支持和售后保障,详细信息请参阅官网。

    常见问题与解决方案


    1. 启动时间过长:
    - 解决方案:减小输出电容至10μF以内。
    2. 输出电压不稳定:
    - 解决方案:检查输入电压和负载情况,确保输入电压和负载在规定范围内。
    3. 过热保护:
    - 解决方案:确保散热良好,避免长时间过载。

    总结和推荐


    NMH系列隔离2W双输出DC/DC转换器以其高效率、宽温度范围和工业标准引脚布局成为点对点电源系统的理想选择。无论是用于工业控制、医疗设备还是通信系统,NMH系列都能提供可靠的电源解决方案。我们强烈推荐这一系列的产品用于需要高性能电源供应的应用场合。

NMH2412SC参数

参数
电压-输出2 -12V
电压-输出3 -
输出数量 2
电流-输出1 -
电压-输出4 -
负载调节 -
最小输入电压 21.6V
最大输入电压 26.4V
电压-输出1 12V
输出功率 2W
电流-输出2 -
长*宽*高 19.6mm*7.6mm*10.2mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

NMH2412SC厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NMH2412SC数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 开关电源 MURATA MANUFACTURING NMH2412SC NMH2412SC数据手册

NMH2412SC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.134 ¥ 127.8823
5+ $ 14.322 ¥ 121.0209
10+ $ 13.8996 ¥ 117.4516
25+ $ 13.6944 ¥ 115.7177
50+ $ 13.3812 ¥ 113.0711
100+ $ 12.8952 ¥ 105.9377
250+ $ 11.7285 ¥ 99.1058
500+ $ 11.7075 ¥ 98.9284
库存: 39
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 127.88
