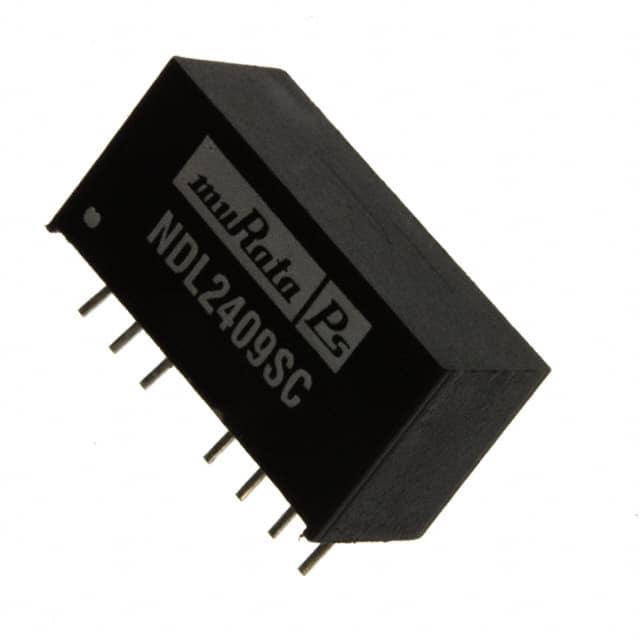

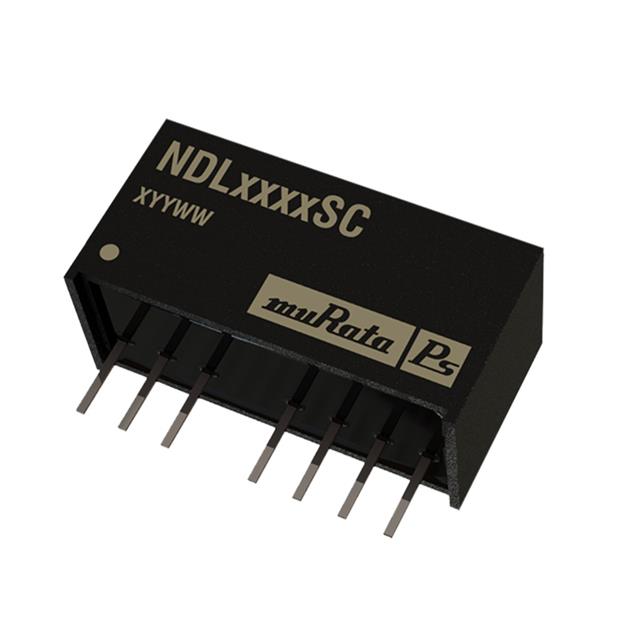

NDL2409SC

产品分类: 开关电源
产品描述: 2W 1 18V 36V 9V SIP 通孔安装 21.8mm*9.1mm*11.2mm
供应商型号: SXE-NDL2409SC
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING 开关电源 NDL2409SC

NDL2409SC概述

    NDL系列:宽输入范围隔离式单输出DC-DC转换器

    1. 产品简介


    NDL系列是一系列高性能的微型DC-DC转换器,适用于广泛的温度范围(-40°C至85°C)。这些转换器具有2:1的宽电压输入范围,并且输出功率达到2瓦特。主要特点包括内置短路保护、外部控制接口以及小尺寸SIP封装。NDL系列提供多种标准输入电压(5V、12V、24V和48V)和输出电压(5V、9V、12V和15V),可以满足不同应用场景的需求。

    2. 技术参数


    | 产品型号 | 输入电压范围 (V) | 输出电压 (V) | 输出电流 (mA) | 工作效率 (%) | 隔离电容 (pF) | MTTF (kHrs) |
    ||
    | NDL0505SC | 4.5 - 5.5 | 5 | 100 | 66 | 26 | 2015 |
    | NDL0509SC | 4.5 - 5.5 | 9 | 55 | 558 | 27 | 1998 |
    | NDL1205SC | 9 - 12 | 5 | 100 | 228 | 39 | 1994 |
    | NDL2405SC | 18 - 24 | 5 | 100 | 112 | 37 | 1722 |
    | NDL4805SC | 36 - 48 | 5 | 100 | 57 | 39 | 1719 |
    电气特性:
    - 反射纹波电流(最大值):250mA(NDL05类型)、150mA(NDL12类型)、300-380mA(NDL24类型)、140-170mA(NDL48类型)
    工作环境:
    - 工作温度范围:-40°C至85°C
    - 存储温度范围:-50°C至130°C

    3. 产品特点和优势


    - 高效率:最高可达83%
    - 宽输入电压范围:支持2:1的宽电压输入
    - 连续短路保护:具有电流折返功能
    - 耐高温:可在-40°C至85°C范围内稳定工作
    - 无电解电容器:使用寿命长
    - 全密封封装:防止湿气和其他污染物进入
    - 低噪声:适用于对噪声敏感的应用场景
    - RoHS合规:环保材料,符合欧盟RoHS标准

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化设备
    - 通信设备
    - 汽车电子系统
    - 医疗设备
    使用建议:
    - 最小负载:为了确保正常运行,最低负载不应低于额定负载的25%。
    - 外部电容器:虽然可以在没有外部电容器的情况下工作,但推荐使用以保证最佳性能。对于5V和12V输入类型,推荐使用100μF、25V的输入电容器和100μF、25V的输出电容器;对于24V和48V输入类型,推荐使用10μF、200V的输入电容器和100μF、25V的输出电容器。
    - 控制引脚:可以用于使转换器进入低功耗状态。通过施加控制电压并确保足够的驱动电流,可以实现开关操作。建议的电阻值为330Ω。

    5. 兼容性和支持


    NDL系列设计用于RoHS兼容的焊接系统,峰值波焊温度为260°C,持续10秒。该系列产品与Sn/Pb焊接系统兼容。Murata Power Solutions提供了详尽的技术支持文档,包括电路图和安装指南,可帮助客户更好地理解和使用这些转换器。

    6. 常见问题与解决方案


    问题1:如何正确设置最小负载?
    解决办法:将最小负载设定为额定负载的25%以上。低于此负载可能导致输出纹波显著增加,并可能引起输出电压超出规范限制。
    问题2:如何确定最佳的外部电容器值?
    解决办法:根据输入电压选择合适的外部电容器值。对于5V和12V输入类型,推荐使用100μF、25V的输入电容器和输出电容器;对于24V和48V输入类型,推荐使用10μF、200V的输入电容器和100μF、25V的输出电容器。

    7. 总结和推荐


    NDL系列凭借其高效率、宽输入电压范围和出色的性能表现,在众多应用领域具有广泛的适用性。特别是其宽输入电压范围和内置短路保护使其成为工业自动化、通信和医疗设备的理想选择。尽管存在一些特定的注意事项(如最小负载要求和高电压隔离测试的限制),总体来说,这是一款值得推荐的高性能DC-DC转换器产品。

NDL2409SC参数

参数
电压-输出1 9V
输出数量 1
负载调节 -
电压-输出2 -
电流-输出2 -
输出功率 2W
电压-输出4 -
电压-输出3 -
最小输入电压 18V
最大输入电压 36V
电流-输出1 -
长*宽*高 21.8mm*9.1mm*11.2mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

NDL2409SC厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。
