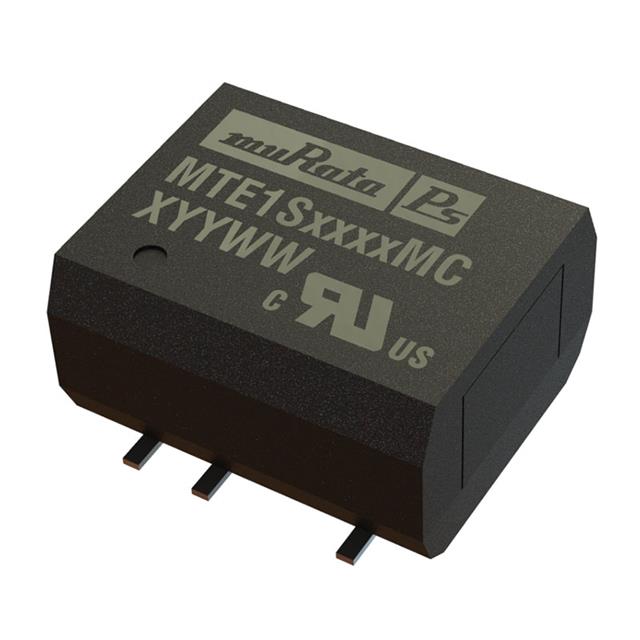

MTE1S2405MC

产品分类: 开关电源
产品描述: Murata DCDC转换器, MTE1系列, 21.6 → 26.4 V 直流输入, 5V 直流输出, 1W
供应商型号: 580-MTE1S2405MC
供应商: Mouser
标准整包数: 1
MURATA MANUFACTURING 开关电源 MTE1S2405MC

MTE1S2405MC概述

    # MTE1 系列 DC/DC 转换器:高效率隔离型 1W 单输出表面贴装器件

    产品简介


    MTE1 系列是由 Murata Power Solutions 推出的一系列高性能表面贴装(SM)隔离型 DC/DC 转换器,提供 1W 的单输出功率。该系列产品是其前身 NTE 系列的升级版,具备更高的效率和更优的调节性能。MTE1 系列专为工业应用设计,在整个工业温度范围(-40°C 至 85°C)内提供稳定的输出功率,适用于多种输入电压等级(3.3V、5V、12V、15V 和 24V),并支持多种输出电压选项(3.3V、5V、9V、12V 和 15V)。
    该系列符合 RoHS 规范,具有 MSL 等级 1,并通过 J-STD-020D.1 认证,可承受峰值回流焊接温度高达 245°C。

    技术参数


    以下是 MTE1 系列的关键技术规格和性能参数:
    输入特性
    - 输入电压范围:
    - 3.3V 输入:2.97V 至 3.63V
    - 5V 输入:4.5V 至 5.5V
    - 12V 输入:10.8V 至 13.2V
    - 15V 输入:13.5V 至 16.5V
    - 24V 输入:21.6V 至 26.4V
    - 反射纹波电流:5 至 15mA(峰峰值)
    输出特性
    - 额定输出功率:1W(-40°C 至 85°C)
    - 输出电压范围:支持多个固定输出电压选项
    - 输出负载调整率:典型值 1.1%/%,最大值 1.2%/%
    - 输出纹波与噪声:典型值 25 至 70mVpp(带宽:DC 至 20MHz)
    绝缘特性
    - 隔离电压:1kVDC(“Hi Pot 测试”通过 1 秒测试)
    - 绝缘电阻:典型值 20GΩ
    工作环境
    - 工作温度范围:-40°C 至 85°C
    - 存储温度范围:-50°C 至 130°C
    - 温升:最高 20°C(自由对流冷却条件下)

    产品特点和优势


    MTE1 系列的主要特点和优势如下:
    - 高效能:典型效率高达 86%,支持工业温度范围内全功率运行。
    - 高隔离度:1kVDC 的 Hi Pot 测试保证了可靠的电气隔离。
    - 可靠性高:内部采用 SMD 结构及环形磁性元件,符合高振动和冲击标准(BS EN 60068)。
    - 多输入/输出电压选择:覆盖广泛的输入和输出电压组合。
    - 认证安全:UL 60950 认证,符合国际安全规范。

    应用案例和使用建议


    应用案例
    MTE1 系列广泛应用于工业控制、通信设备、传感器网络等领域,适合需要电气隔离的低功耗应用场景。例如:
    - 工业自动化控制系统
    - 医疗设备
    - 电信设备中的板载电源模块
    - 物联网终端节点
    使用建议
    1. 最小负载要求:确保输入功率下的最小负载达到额定值的 10%,否则可能导致输出电压波动。
    2. 电容选择:建议使用低 ESR 的陶瓷电容器,以降低输出纹波。
    3. 电路保护:在输入端加入合适的保险丝(具体型号参考文档)。

    兼容性和支持


    - 兼容性:支持 RoHS 焊接工艺,兼容 MSL 等级 1。
    - 技术支持:Murata 提供详尽的技术文档和在线支持,客户可通过官网联系。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压过高 | 检查负载是否低于 10% 额定值,并调整负载至最低 10%。 |
    | 启动时间过长 | 使用更低的输入电容值(推荐 10μF)。 |
    | EMC 性能不佳 | 在输入端添加 22μF 或 100μF 输入电容器以满足 EN 55022 曲线 B 标准。 |

    总结和推荐


    MTE1 系列凭借其高效率、宽温范围、可靠性和多样化的设计选项,成为一款极具竞争力的 1W 隔离型 DC/DC 转换器。它特别适合对体积、成本和性能要求较高的工业和消费类电子产品应用。
    综上所述,我们强烈推荐使用 MTE1 系列 DC/DC 转换器,特别是对于需要高稳定性和高效率电源解决方案的用户。

MTE1S2405MC参数

参数
电流-输出2 200mA
输出功率 1W
负载调节 -
电压-输出3 5V
电流-输出1 -
电压-输出4 15V
电压-输出1 5V
电压-输出2 5.5V
输出数量 1
最大输入电压 26.4V
最小输入电压 21.6V
长*宽*高 12.8mm*10.7mm*7mm
通用封装 SMD
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

MTE1S2405MC厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

MTE1S2405MC数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 开关电源 MURATA MANUFACTURING MTE1S2405MC MTE1S2405MC数据手册

MTE1S2405MC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.682 ¥ 64.9129
5+ $ 7.315 ¥ 61.8118
10+ $ 7.238 ¥ 61.1611
30+ $ 6.8796 ¥ 58.1326
60+ $ 6.5448 ¥ 55.3036
120+ $ 6.1776 ¥ 52.2007
270+ $ 5.9325 ¥ 50.1296
库存: 85
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 64.91
直接购买
加入购物车
