XM0860SR-DL0801

产品分类: RF开关
产品描述: 2GHz SPDT 800MHz 3GHz 0.6dB 贴片安装
供应商型号: UNP-XM0860SR-DL0801
供应商: 海外现货
标准整包数: 1

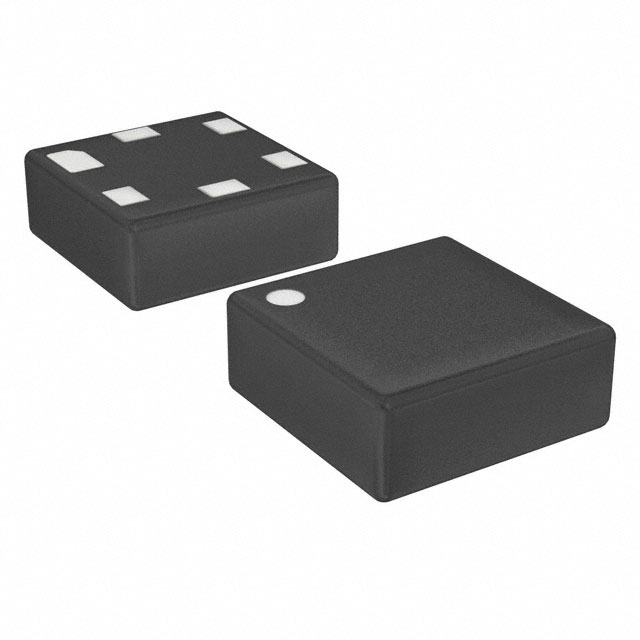

MURATA MANUFACTURING RF开关 XM0860SR-DL0801

XM0860SR-DL0801概述

    # GaAs Very Small Balanced SPDT (DP4T) Switch 技术手册

    产品简介


    本产品是一款由 Murata MFG. CO., LTD. 生产的 GaAs(砷化镓)制造的非常小型的平衡单刀双掷(SPDT,双刀四掷,DP4T)开关。适用于0.8到6.0GHz频率范围内的通用应用。它采用先进的工艺设计,确保了其高隔离度和低插入损耗,非常适合无线通信、雷达系统和其他高频应用领域。

    技术参数


    | 参数名称 | 典型值 | 最小值 | 最大值 | 单位 |

    | 控制电压(高) | 2.8 | 1.7 | 4.0 | V |
    | 控制电压(低) | -0.2 | -0.2 | 0.2 | V |
    | 输入功率 | 23 dBm |
    | 工作温度范围 | -40~85 °C |
    | 储存温度范围 | -55~150 °C |
    | 操作频率 | - | 0.8 | 6.0 | GHz |
    | 插入损耗 | 0.45~0.48 | 0.6 | 0.8 | dB |
    | 隔离度(端口1-2或3)| 29~30 | 25 | 30 | dB |
    | 隔离度(端口2-3) | 23~26 | 20 | 26 | dB |
    | 封装形式 | 8引脚无铅封装 | 1.5×1.5 | 0.4mm | mm |

    产品特点和优势


    1. 正电压控制:本产品使用+2.8V正电压进行控制,操作简单且可靠。
    2. 低插入损耗:在0.9GHz和1.9GHz频率下的插入损耗分别为0.45dB和0.48dB,表现出色。
    3. 高隔离度:在0.9GHz和1.9GHz频率下,隔离度分别达到30.0dB和23.0dB(端口1-2或3),26.0dB(端口2-3)。
    4. 小巧封装:采用8引脚无铅封装,尺寸仅为1.5×1.5×0.4mm,符合RoHS标准。
    5. 可靠性高:能够在宽广的温度范围内工作(-40℃到85℃),存储温度范围为-55℃到150℃。

    应用案例和使用建议


    应用案例
    - 无线通信:在无线通信系统中作为信号切换器使用,尤其适用于频段在0.8GHz到6.0GHz的应用场景。
    - 雷达系统:雷达系统的天线切换应用中,能够保证信号的高效传输。
    - 通用目的:适用于任何需要信号切换或路由控制的高频电子系统。
    使用建议
    1. 在使用过程中要注意输入功率不超过23dBm,以避免损坏器件。
    2. 确保良好的接地和屏蔽,以减少外界干扰对性能的影响。
    3. 建议使用指定的阻容元件(如C1-C6)进行DC隔离,以获得最佳性能。

    兼容性和支持


    - 兼容性:该器件与其他标准频率范围内的电子元器件兼容。
    - 支持和服务:Murata公司提供详尽的技术文档和支持服务,确保客户能够充分理解和使用该产品。

    常见问题与解决方案


    1. 插入损耗过高:检查是否有不良接地或未正确连接DC隔离电容。
    2. 隔离度不足:确保外部电路的设计符合推荐的电气特性和接地要求。
    3. 控制电压不正常:确认电压供应是否在规定的1.7到4.0V范围内。

    总结和推荐


    综合评估
    这款GaAs Very Small Balanced SPDT (DP4T) Switch具有出色的电气性能和高可靠性,适用于多种高频应用。其小尺寸和高隔离度使其成为无线通信和雷达系统中的理想选择。建议在这些领域优先考虑使用。
    推荐
    鉴于其卓越的性能和广泛的应用范围,强烈推荐在无线通信和雷达系统中使用此产品。用户可以充分利用Murata公司的技术支持来确保最佳性能。

XM0860SR-DL0801参数

参数
开关配置 SPDT
阻抗 -
插入损耗 0.6dB
典型三阶段输入截止点 -
最大插入损耗 -
拓扑 -
最大工作频率 3GHz
射频类型 -
开关速度 -
开关数量 -
测试频率 2GHz
最小工作频率 800MHz
P1dB -
最小隔离度 -
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

XM0860SR-DL0801厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XM0860SR-DL0801数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING RF开关 MURATA MANUFACTURING XM0860SR-DL0801 XM0860SR-DL0801数据手册

XM0860SR-DL0801封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5638 ¥ 4.7641
1476+ $ 0.51 ¥ 4.3095
库存: 1476
起订量: 21 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.76
