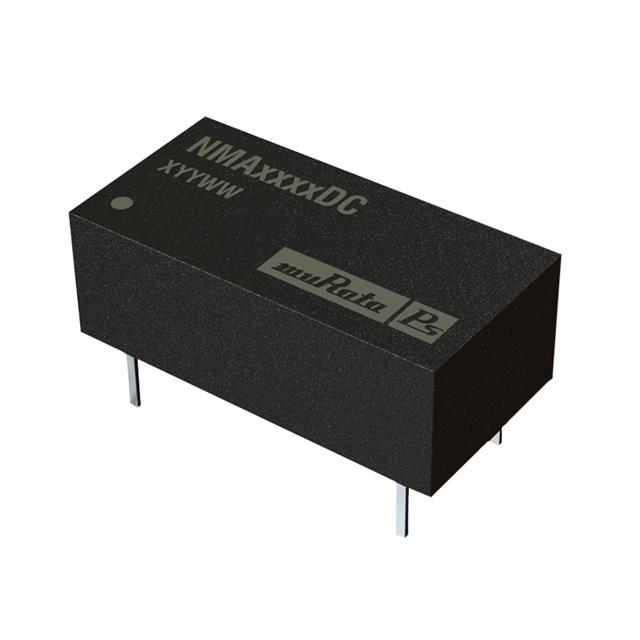

NMA1212DC

产品分类: 开关电源
产品描述: Murata DCDC转换器, NMA系列, 10.8 → 13.2 V 直流输入, ±12V 直流输出, 1W
供应商型号: 811-1456-5-ND
供应商: Digi-Key
标准整包数: 1
MURATA MANUFACTURING 开关电源 NMA1212DC

NMA1212DC概述

    NMA 5V, 12V & 15V 系列 隔离型1W双输出DC/DC转换器

    产品简介


    NMA 5V, 12V & 15V 系列是一款适用于工业温度范围内的隔离型1W双输出DC/DC转换器,适用于分布式电源系统中的标准构建模块。这些转换器特别适合为数字电路板提供双路电源,并具备电磁隔离功能,以减少开关噪声。所有规格都在TA=25°C、额定输入电压和额定输出电流条件下测试,除非另有说明。

    技术参数


    | 参数 | 值(典型) |

    | 输入电压范围 | 4.5V - 5.5V, 10.8V - 13.2V, 13.5V - 16.5V |
    | 输出电压 | 5V, 9V, 12V, 15V |
    | 输出电流 | 33mA - 100mA |
    | 输入电流(满载) | 91mA - 289mA |
    | 效率 | 最高达80% |
    | 隔离耐压测试电压 | 1000VDC |
    | 绝缘电阻(Viso=1000VDC) | 10GΩ |
    | 工作温度范围 | -40°C 至 85°C |
    | 存储温度范围 | -50°C 至 130°C |

    产品特点和优势


    1. 效率高:最高可达80%
    2. 宽温度性能:在全1瓦负载下,可以在-40°C至85°C的温度范围内工作
    3. 双输出:单个输入端口提供两个输出
    4. 工业标准引脚布局
    5. 电源共享功能
    6. 1kVDC隔离测试:通过高压绝缘测试
    7. 内部SMD构造:无需外部组件
    8. 长寿命:MTTF高达3.1百万小时
    9. 无电解或钽电容

    应用案例和使用建议


    NMA系列适用于各种需要隔离式电源供应的应用,例如工业自动化、通信设备、医疗设备等。为了确保最佳性能,在实际使用中应注意以下几点:
    1. 最小负载要求:确保至少达到满额定负载的10%,否则输出电压可能超过规定值。
    2. 启动时间:启动时需要注意输入电压上升时间和输出电容。建议最大输出电容为10μF。
    3. 外部组件选择:为了降低输出纹波,推荐使用低ESR陶瓷电容器,并确保电感和电容的选择符合规范。

    兼容性和支持


    NMA系列完全兼容RoHS焊接系统,适用于无铅焊接。对于旧版Sn/Pb焊接系统也兼容。Murata Power Solutions公司提供全面的技术支持和维护服务,包括在线文档和技术支持热线。

    常见问题与解决方案


    1. 输出电压不稳定:检查负载是否超过规定值。如果负载小于10%,增加负载。
    2. 启动时间过长:考虑减小输出电容。建议最大输出电容不超过10μF。
    3. 纹波过大:检查外部电感和电容的参数选择。使用推荐的电感和电容可以将输出纹波降低到5mV p-p以下。

    总结和推荐


    NMA系列作为一款高性能的隔离型DC/DC转换器,具有高效率、宽工作温度范围和可靠的电气隔离等特点。适用于多种工业和商业应用。由于其高可靠性、易用性和广泛的兼容性,强烈推荐在需要高性能隔离电源的应用中使用NMA系列。
    总的来说,NMA 5V, 12V & 15V 系列是高性能的隔离型DC/DC转换器,具有高效率、高可靠性及广泛的应用前景。如果你正在寻找一种高效且可靠的电源解决方案,那么NMA系列绝对是一个值得考虑的选择。

NMA1212DC参数

参数
最大输入电压 13.2V
输出数量 2
最小输入电压 10.8V
电流-输出2 -
负载调节 -
电压-输出1 12V
电流-输出1 -
电压-输出4 -
电压-输出2 -12V
输出功率 1W
电压-输出3 -
长*宽*高 19.6mm*9.9mm*6.9mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

NMA1212DC厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NMA1212DC数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 开关电源 MURATA MANUFACTURING NMA1212DC NMA1212DC数据手册

NMA1212DC封装设计

查看详情并下载
Symbol
Footprint
3D Model
