NCS12S1215C

产品分类: 开关电源
产品描述: Murata DCDC转换器, NCS12系列, 9 → 36 V 直流输入, 15V 直流输出, 12W
供应商型号: 580-NCS12S1215C
供应商: Mouser
标准整包数: 1

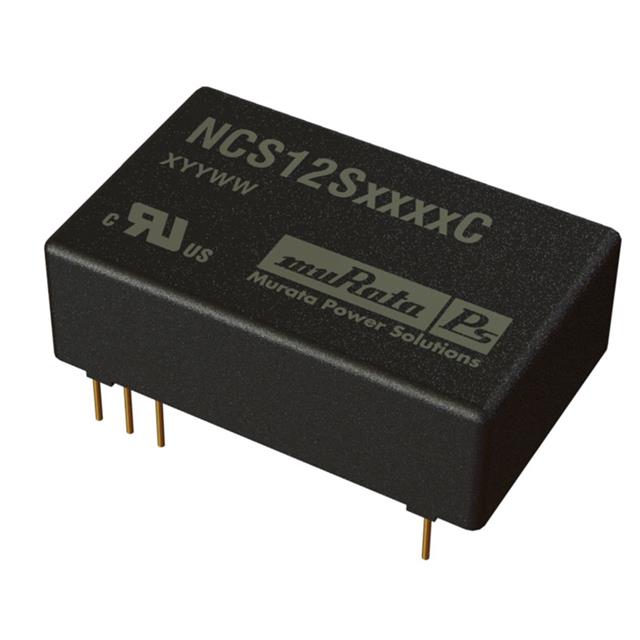

MURATA MANUFACTURING 开关电源 NCS12S1215C

NCS12S1215C概述

    NCS12 系列电子元器件产品概述

    产品简介


    NCS12 系列是隔离型 12W 功率等级的 4:1 输入电压范围单输出和双输出直流-直流转换器。这些转换器提供从 9-36V 和 18-75V 输入电压范围的单输出和双输出电压。NCS12 系列具有标准封装尺寸和引脚布局,被广泛应用于电信、电池供电系统、过程控制及分布式电源系统等领域。

    技术参数


    NCS12 系列的关键技术规格如下:
    | 型号 | 输入电压范围(V) | 输出电压(V) | 输出电流(A) | 效率(%) | 工作温度范围(℃) |
    |
    | NCS12S1203C | 12 | 3.3 | 3.64 | 78 | -40到85 |
    | NCS12S1205C | 12 | 5 | 2.40 | 84 | -40到85 |
    | NCS12S1212C | 12 | 12 | 1.00 | 83 | -40到85 |
    | NCS12S1215C | 12 | 15 | 0.80 | 83 | -40到85 |
    | NCS12S4803C | 48 | 3.3 | 3.64 | 81 | -40到85 |
    | NCS12S4805C | 48 | 5 | 2.40 | 84 | -40到85 |
    | NCS12S4812C | 48 | 12 | 1.00 | 82 | -40到85 |
    | NCS12S4815C | 48 | 15 | 0.80 | 84 | -40到85 |
    | NCS12D1205C | 12 | ±5 | ±1.2 | 80 | -40到85 |
    | NCS12D1212C | 12 | ±12 | ±0.5 | 83 | -40到85 |
    | NCS12D1215C | 12 | ±15 | ±0.4 | 84 | -40到85 |
    | NCS12D4805C | 48 | ±5 | ±1.2 | 78 | -40到85 |
    | NCS12D4812C | 48 | ±12 | ±0.5 | 83 | -40到85 |
    | NCS12D4815C | 48 | ±15 | ±0.4 | 83 | -40到85 |

    产品特点和优势


    NCS12 系列产品的显著优势包括:
    - 宽输入电压范围(4:1):简化系统设计,减少所需外部电源。
    - 高效率:典型值达到 85% 以上,有效提升能源利用率。
    - 隔离电压高达 1.5kVDC:确保电气安全隔离。
    - 高温工作能力:可在 -40℃ 到 85℃ 的环境下正常工作。
    - 无电解电容:延长使用寿命,降低维护成本。

    应用案例和使用建议


    根据技术手册,NCS12 系列适用于多种应用环境,例如:
    - 电信系统:利用其高效率和宽输入电压范围,适应不同类型的电源输入。
    - 分布式电源系统:其宽输入电压范围使其能够在不同负载条件下稳定运行。
    使用建议:
    - 为了确保最佳性能,在启动时应避免超过最大额定输出电容的要求。
    - 通过增加适当的滤波电路,可以进一步降低输出纹波和噪声,提高系统稳定性。

    兼容性和支持


    NCS12 系列与大多数电子元器件兼容,同时具备 RoHS 符合性,适合用于符合环保要求的应用场景。Murata Power Solutions 提供详尽的技术支持和售后服务,以确保客户能充分利用产品的各项功能。

    常见问题与解决方案


    - 问题:启动时如何设置适当的输出电容?
    - 解答:NCS12 系列无需额外输出电容即可满足规格要求。但为了实现最佳启动性能,应遵循制造商建议的最大输出电容要求。

    总结和推荐


    综上所述,NCS12 系列 DC-DC 转换器凭借其宽泛的工作电压范围、高效能和高可靠性,成为许多高要求应用的理想选择。其无电解电容设计、高隔离电压和低噪声等特点使其在市场上极具竞争力。我们强烈推荐这一系列产品,特别是对于那些对电气安全和性能有严格要求的应用场合。

NCS12S1215C参数

参数
电压-输出2 -
电压-输出3 -
负载调节 -
电流-输出2 -
输出数量 1
电压-输出4 -
电压-输出1 15V
最大输入电压 36V
输出功率 12W
最小输入电压 9V
电流-输出1 -
长*宽*高 32mm*20mm*10.5mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

NCS12S1215C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NCS12S1215C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 开关电源 MURATA MANUFACTURING NCS12S1215C NCS12S1215C数据手册

NCS12S1215C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 33.495 ¥ 281.0231
5+ $ 32.7348 ¥ 274.645
10+ $ 32.1408 ¥ 269.6613
30+ $ 31.3524 ¥ 263.0466
60+ $ 28.9485 ¥ 242.8779
105+ $ 27.09 ¥ 227.2851
255+ $ 27.006 ¥ 226.5803
库存: 17
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 281.02
直接购买
加入购物车
