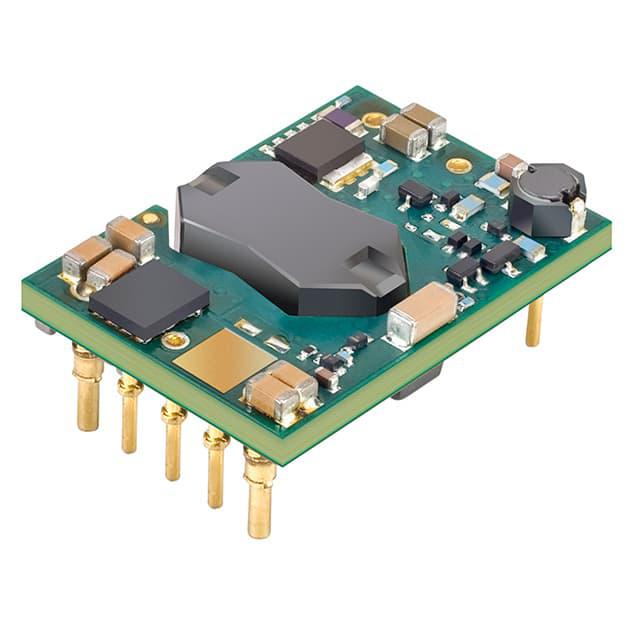

UWS-5/10-Q48P-C

产品分类: 开关电源
产品描述: Murata DCDC转换器, UWS系列, 18 → 75 V 直流输入, 5V 直流输出, 50W
供应商型号: 580-UWS-5/10-Q48P-C
供应商: Mouser
标准整包数: 1
MURATA MANUFACTURING 开关电源 UWS-5/10-Q48P-C

UWS-5/10-Q48P-C概述


    产品简介


    Murata Power Solutions 的 UWS 系列是专为高电流应用设计的小型化、宽输入范围的六分之一砖形 DC-DC 转换器。这些转换器采用 DOSA 兼容的标准格式和引脚排列,具有高效率和全面的自我保护功能。UWS 系列适用于多种应用领域,如数据通信、电信、手机塔、数据中心、服务器农场和网络中继器。

    技术参数


    - 输入电压范围: 18 至 75 伏直流电
    - 输出电压: 3.3 伏、5 伏和 12 伏
    - 最大总输出功率: 54 瓦
    - 尺寸: 1.30 英寸 x 0.90 英寸 x 0.36 英寸(开框式封装)
    - 隔离电压: 2250 伏直流
    - 工作温度范围: -40°C 至 +85°C(带降额)
    - 启动和关断阈值:
    - 上升输入电压:16.5 到 17.9 伏直流
    - 下降输入电压:15 到 16.25 伏直流
    - 效率: 在 48 伏直流下满载时,效率可达 89%
    - 浪涌电流: 0.4 安培(2 秒)

    产品特点和优势


    - 高效率同步反激拓扑结构:最小化热积累,实现无风扇运行。
    - 宽输入电压范围:满足各种电源需求。
    - 微型封装:仅 1.30 英寸 x 0.90 英寸 x 0.36 英寸,适用于空间受限的应用。
    - 强大的自我保护功能:包括输入欠压锁定和过温关断,确保系统的稳定性和安全性。
    - 高输入/输出隔离电压:2250 伏直流,符合严格的安规标准。
    - 快速负载响应:在负载变化时能迅速调整输出电压。
    - 无最小负载要求:适用于多种应用场景,无需额外外部组件。

    应用案例和使用建议


    - 数据通信:UWS 系列可应用于数据通信系统,提供稳定的电源供应。
    - 电信:在基站和网络中继器中使用,确保可靠的电力供应。
    - 数据中心:适用于服务器和其他高电流设备,确保高性能运行。
    使用建议:
    - 确保输入电压在 18 到 75 伏直流范围内,以充分利用产品的高效性能。
    - 在低线条件下,注意监控输入电流,以防止过流。
    - 通过调整输出电压来适应不同负载需求,确保系统稳定性。

    兼容性和支持


    - 兼容性:符合 DOSA 标准,与多种板卡兼容。
    - 支持和服务:制造商提供详细的技术支持,包括在线文档和热线服务。

    常见问题与解决方案


    - 问:如何防止输入过压?
    - 答:使用外部保险丝,并设置输入过压保护阈值。

    - 问:如何处理过热问题?
    - 答:内置过温保护机制,一旦检测到过热会自动关机。
    - 问:如何调整输出电压?
    - 答:通过外部电阻器调整输出电压,满足特定应用需求。

    总结和推荐


    综述:UWS 系列 DC-DC 转换器以其高效率、宽输入范围和紧凑尺寸在多个应用场景中表现出色。它们具备全面的自我保护功能和高可靠性,适用于高电流设备。
    推荐:鉴于其卓越的技术参数和广泛的应用范围,UWS 系列非常值得推荐用于数据通信、电信、数据中心和相关应用。如果您需要一种高效且可靠的电源解决方案,UWS 系列将是一个理想选择。

UWS-5/10-Q48P-C参数

参数
电压-输出4 -
电流-输出2 -
输出数量 1
电压-输出3 -
最小输入电压 18V
负载调节 -
最大输入电压 75V
电压-输出2 -
电流-输出1 -
电压-输出1 5V
输出功率 50W
长*宽*高 33.3mm*23.1mm*9.1mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

UWS-5/10-Q48P-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

UWS-5/10-Q48P-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 开关电源 MURATA MANUFACTURING UWS-5/10-Q48P-C UWS-5/10-Q48P-C数据手册

UWS-5/10-Q48P-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 41.151 ¥ 347.726
5+ $ 39.6144 ¥ 334.7417
10+ $ 39.3984 ¥ 332.9165
库存: 131
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 347.72
