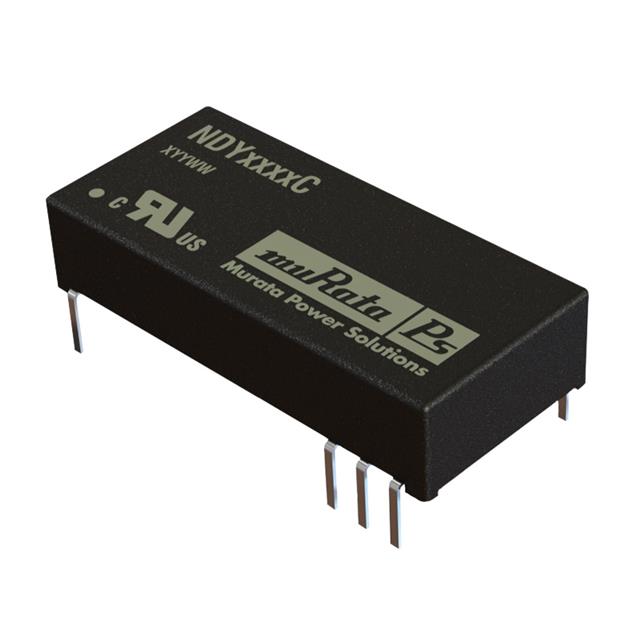

NDY1212C

产品分类: 开关电源
产品描述: Murata DCDC转换器, NDY系列, 9 → 18 V 直流输入, 12V 直流输出, 3W
供应商型号: NDY1212C
供应商: 期货订购
标准整包数: 1
MURATA MANUFACTURING 开关电源 NDY1212C

NDY1212C概述


    产品简介


    NDY系列:隔离型3W宽输入范围DC-DC转换器
    NDY系列由Murata Power Solutions提供,是一系列低剖面的DC-DC转换器,能够为各类设备提供稳定可靠的电力供应。这些转换器通过高效的转换和内置保护功能,满足广泛的工业标准需求。它们广泛应用于通信设备、工业自动化系统、医疗器械和各种电子设备中,提供从3.3V到15V的电压输出。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围(V) | 4.5 | 5 / 12 / 24 / 48 | 9 / 18 / 36 / 72 | VDC |
    | 额定输出电压(V) | 3.3 / 5 / 9 / 12 / 15 | - | - | V |
    | 输出电流(mA) | 909 | 600 | 150 | mA |
    | 输入电流(全负载)(mA) | 400 | 600 | 66 | mA |
    | 效率(%) | 70 | 82 | - | % |
    | 反射纹波电流(mA p-p) | 140 | 360 | - | mA p-p |
    | 最小隔离电容(pF) | 30 | 52 | 66 | pF |
    | 环境温度范围(℃) | -40 | 25 / 85 | 130 | ℃ |

    产品特点和优势


    NDY系列DC-DC转换器具备以下显著特点和优势:
    - 高效率:最高可达82%,适用于高能效要求的应用场景。
    - 宽输入范围:输入电压范围宽达2:1,适应多种电源环境。
    - 强隔离能力:通过1kVDC隔离测试,确保电气安全。
    - 短路保护:具备短路保护功能,确保使用过程中的安全性。
    - 内部SMD构造:采用表面贴装技术,提升可靠性和耐久性。
    - 封装紧凑:低剖面设计,适合紧凑空间应用。

    应用案例和使用建议


    应用案例
    NDY系列广泛应用于通信设备、工业自动化系统、医疗器械和各种电子设备中。例如,在通信基站中,NDY系列可以作为备用电源,提供稳定的电力供应。
    使用建议
    - 外部电容器:为了保证全负载和输入电压范围内的性能,建议使用推荐的外部输入和输出电容器。
    - 负载管理:确保最小负载不低于额定负载的25%,避免输出纹波过大导致设备故障。

    兼容性和支持


    NDY系列与大多数常见的电源和电路板设计兼容。Murata Power Solutions提供了详尽的技术支持和维护服务,包括产品文档、技术指南和在线技术支持。

    常见问题与解决方案


    1. 问题:设备过热
    - 解决办法:确保外部电容器按照推荐的规格使用,并检查负载是否超过额定值。
    2. 问题:输出电压不稳定
    - 解决办法:检查输入电压是否在规定的范围内,确保所有连接正确无误。
    3. 问题:设备不能正常启动
    - 解决办法:确认输入电压是否正确,并检查是否有足够的散热措施。

    总结和推荐


    综合评估:NDY系列DC-DC转换器以其高效、稳定和安全的特点,成为工业应用的理想选择。其宽输入范围、高效率和优良的隔离性能使其在市场上具有很高的竞争力。
    推荐:强烈推荐NDY系列用于需要高效率、宽输入范围和强隔离能力的应用场合。无论是通信设备、工业自动化系统还是医疗器械,NDY系列都能提供可靠且高效的电力解决方案。

NDY1212C参数

参数
输出功率 3W
电压-输出4 -
负载调节 0.5%
电流-输出2 -
电压-输出3 -
电流-输出1 -
电压-输出2 -
输出数量 1
最大输入电压 18V
电压-输出1 12V
最小输入电压 9V
长*宽*高 32.3mm*14.7mm*6.9mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

NDY1212C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NDY1212C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 开关电源 MURATA MANUFACTURING NDY1212C NDY1212C数据手册

NDY1212C封装设计

查看详情并下载
Symbol
Footprint
3D Model
