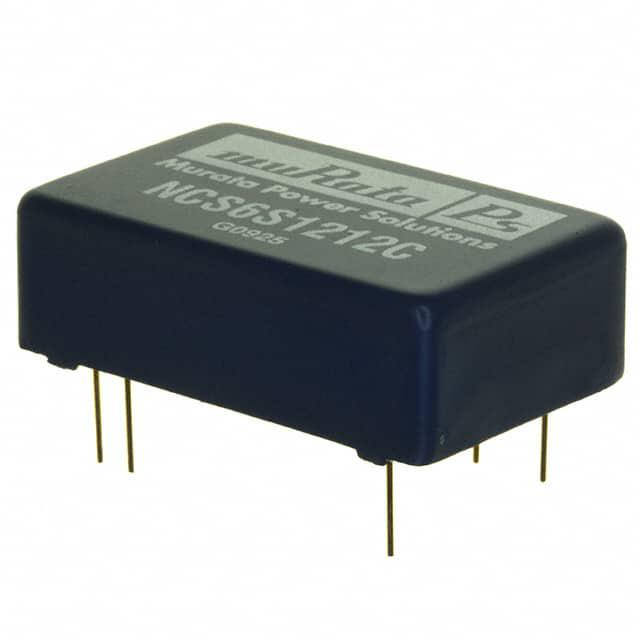

NCS6S1212C

产品分类: 开关电源
产品描述: Murata DCDC转换器, NCS6系列, 9 → 36 V 直流输入, 12V 直流输出, 6W
供应商型号: SXE-NCS6S1212C
供应商: 海外现货
标准整包数: 1

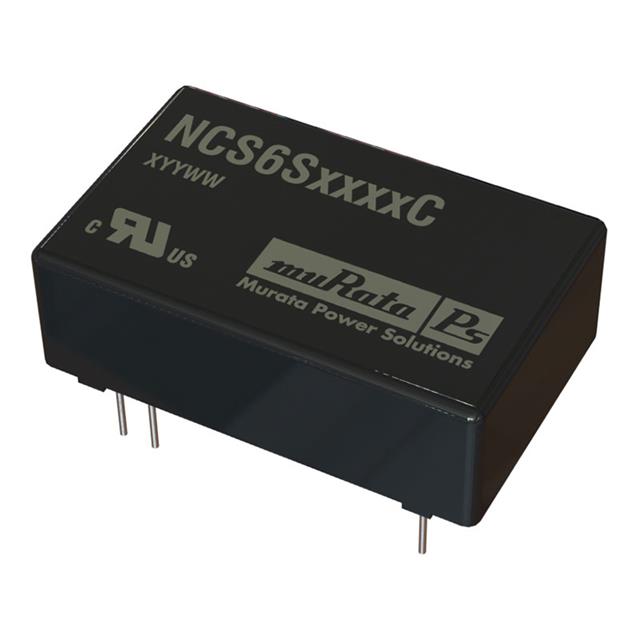

MURATA MANUFACTURING 开关电源 NCS6S1212C

NCS6S1212C概述

    NCS6 系列隔离式 6W 4:1 输入单/双输出直流-直流转换器

    1. 产品简介


    NCS6 系列 是一款隔离式的直流-直流转换器,适用于宽电压输入范围(9-36V 和 18-75V)。该系列提供了单输出和双输出电压选项,并且在标准封装内具备业界通用的引脚布局。产品采用金属外壳,具有出色的电磁干扰(EMI)屏蔽和热性能,广泛应用于通信系统、电池供电设备、过程控制和分布式电源系统。

    2. 技术参数


    - 输入电压范围:
    - 12V输入:9-36V
    - 48V输入:18-75V
    - 输出电压及电流:
    - 单输出:3.3V/1.52A、5V/1.2A、12V/0.5A、15V/0.4A
    - 双输出:3.3V/1.52A、5V/1.2A、12V/0.5A、15V/0.4A
    - 效率:
    - 在满载条件下,最大效率可达87%。
    - 隔离电压:1.5kVDC(持续1秒)
    - 纹波噪声:典型值15mVp-p(全负载)
    - 温升:最高可达36℃(对于5V输出,在静止空气中)
    - 工作温度范围:-40°C 至 85°C
    - 瞬态响应:典型为4.6ms(12V输出)
    - 可靠性:平均无故障时间(MTBF)最高可达662,073小时

    3. 产品特点和优势


    - 宽电压输入范围:4:1的宽电压输入范围(9-36V 和 18-75V),适应性强。
    - 高效率:最高效率达87%,适合节能要求高的场合。
    - 电磁兼容性:通过基本水平的EMI过滤,满足EN 55022标准。
    - 热稳定性:采用金属外壳和封装材料,具备优良的热性能。
    - 认证:通过UL 60950认证,符合RoHS标准。
    - 低噪声设计:无电解电容,降低输出噪声。

    4. 应用案例和使用建议


    应用场景:
    - 电信行业:适用于服务器电源、基站电源等。
    - 电池供电系统:适用于便携式设备、工业设备等。
    - 过程控制:用于自动化设备、测量仪器等。
    使用建议:
    - 确保输出端的总电容不超过推荐值,以保持稳定输出。
    - 负载应在最小10%额定负载以上运行,以避免输出精度下降。
    - 高温环境下,应增加散热措施以确保正常运行。

    5. 兼容性和支持


    兼容性:
    - 本系列产品与多种标准输入电压兼容,如12V和48V。
    - 支持RoHS焊接系统,峰焊温度可达260°C。
    支持和维护:
    - 产品由Murata Power Solutions公司提供技术支持和维护。
    - 如需更多技术资料,请访问官方网站www.murata-ps.com。

    6. 常见问题与解决方案


    - 问题1:如何进行高电压隔离测试?
    - 解决方案:避免重复高电压测试,如有必要,将测试电压降低20%。
    - 问题2:输出电压不稳定怎么办?
    - 解决方案:检查负载变化情况,确保负载在最小10%以上,同时确认输入电压稳定。
    - 问题3:如何优化EMI?
    - 解决方案:在输入端添加额外的滤波电容以达到EMI要求。

    7. 总结和推荐


    综上所述,NCS6 系列是一款高效、可靠的隔离式直流-直流转换器,具备宽输入电压范围、高效率、低噪声等特点。适用于各种复杂的应用场景,特别是在电信、电池供电和过程控制等领域表现出色。推荐使用此产品,以获得优异的性能和可靠性。

NCS6S1212C参数

参数
电压-输出4 -
电压-输出2 -
负载调节 -
电压-输出1 12V
电压-输出3 -
输出数量 1
最小输入电压 9V
电流-输出2 -
最大输入电压 36V
电流-输出1 -
输出功率 6W
长*宽*高 32mm*20.1mm*9.9mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

NCS6S1212C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NCS6S1212C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 开关电源 MURATA MANUFACTURING NCS6S1212C NCS6S1212C数据手册
