UQQ-15/7-Q12P-C

产品分类: 开关电源
产品描述: 105W 1 9V 36V 0.1% 15V 通孔安装 56.4mm*36.8mm*12.7mm
供应商型号: CSJ-ST50794335
供应商: 海外现货
标准整包数: 1

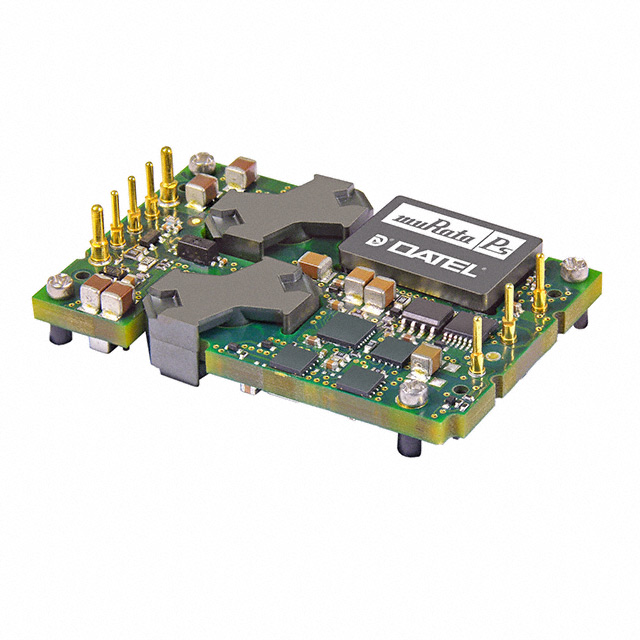

MURATA MANUFACTURING 开关电源 UQQ-15/7-Q12P-C

UQQ-15/7-Q12P-C概述


    产品简介


    UQQ系列宽输入范围单输出DC-DC转换器是适用于多种应用的高效能电源模块。它们采用标准四分之一砖封装,具有低功耗、低成本的特点。这些转换器提供3.3V、5V、12V、15V或24V的输出电压,电流范围为4至25安培。其主要功能包括超高的效率、出色的热性能和全面的电气保护特性。这些特点使其广泛应用于通信、工业控制和汽车等领域。

    技术参数


    | 参数 | 值 |

    | 输入电压范围 | 9-36V 或 18-75V |
    | 输出电压 | 3.3V, 5V, 12V, 15V, 24V |
    | 输出电流 | 4-25A |
    | 效率 | 高达89% |
    | 纹波噪声(20MHz带宽) | ±0.125% |
    | 热关断 | 支持 |
    | 隔离电压 | 最小2000VDC |

    产品特点和优势


    UQQ系列DC-DC转换器具有多项显著优势。首先,它采用了交错同步整流器拓扑结构,实现了100%的占空比利用率,从而实现高效率。其次,其出色的热性能确保了长时间稳定运行。此外,完全的电气隔离(最高可达2250Vdc)提供了极高的安全性,输出过压保护和短路保护等功能进一步提升了可靠性。

    应用案例和使用建议


    UQQ系列非常适合于需要宽输入范围的应用场景,如通信基站、服务器电源、汽车电子系统等。例如,在通信基站中,由于输入电压可能波动较大,UQQ系列可以很好地应对这种变化,保证输出电压的稳定性。在使用时,用户应确保正确连接远程感测补偿线,以避免电压降影响系统的正常工作。同时,应选择合适的外部滤波器以降低输出噪声。

    兼容性和支持


    UQQ系列具有良好的兼容性,可以方便地集成到现有的电路板设计中。厂商提供了详尽的技术支持文档,包括安装指南、操作手册和故障排除指南。此外,用户还可以通过官方网站获取软件更新和技术支持服务。

    常见问题与解决方案


    1. 问题:启动电压过高怎么办?
    解决方案:检查输入电容器是否正确安装,必要时增加外部电容器。
    2. 问题:输出电压不稳定怎么办?
    解决方案:确认负载是否正确连接,调整负载的分布以减少纹波。
    3. 问题:系统温度过高怎么办?
    解决方案:确保有足够的散热措施,如安装散热片或改善空气流通。

    总结和推荐


    综上所述,UQQ系列宽输入范围单输出DC-DC转换器以其高效、稳定和可靠的性能在市场上表现出色。无论是通信、工业控制还是汽车电子领域,UQQ系列都是理想的选择。强烈推荐使用UQQ系列转换器以满足严苛的电源需求。

UQQ-15/7-Q12P-C参数

参数
电流-输出2 -
最小输入电压 9V
电压-输出3 -
电压-输出2 -
负载调节 0.1%
输出数量 1
输出功率 105W
电压-输出1 15V
电压-输出4 -
电流-输出1 -
最大输入电压 36V
长*宽*高 56.4mm*36.8mm*12.7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

UQQ-15/7-Q12P-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

UQQ-15/7-Q12P-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 开关电源 MURATA MANUFACTURING UQQ-15/7-Q12P-C UQQ-15/7-Q12P-C数据手册

UQQ-15/7-Q12P-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
