MEV1D0515SC

产品分类: 开关电源
产品描述: 1W 2 4.5V 5.5V 5.2% -15V 15V SIP 通孔安装 19.7mm*10.2mm*6.2mm
供应商型号: 580-MEV1D0515SC
供应商: Mouser
标准整包数: 1

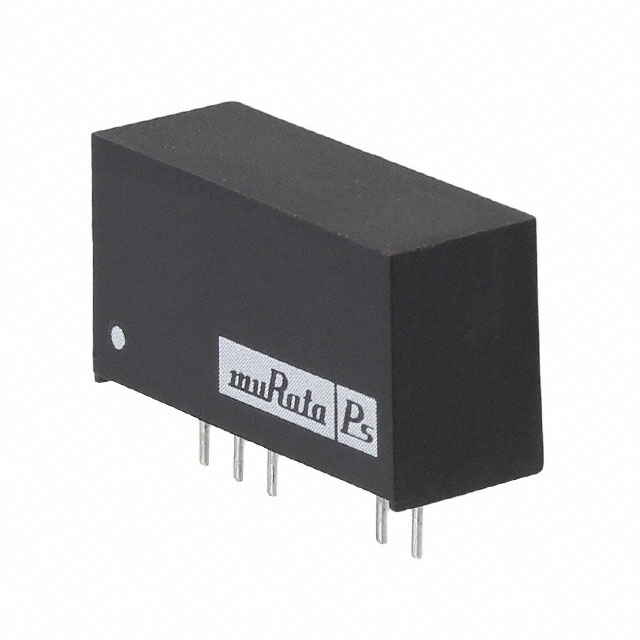

MURATA MANUFACTURING 开关电源 MEV1D0515SC

MEV1D0515SC概述

    # MEV1 Series 3kVDC Isolated 1W Single & Dual Output DC-DC Converters

    产品简介


    MEV1系列是Murata Power Solutions推出的一款高性能DC-DC转换器,属于1W NMV系列的升级版。这一系列转换器以其卓越的效率和优异的调节性能脱颖而出,适用于需要隔离电源的多种控制板系统。MEV1系列在设计上特别注重提供安全可靠的电气隔离(3kVDC隔离),可有效减少开关噪声。其主要功能和应用场景包括:
    - 单输出和双输出版本:提供多种电压输出选择,满足不同电路需求。
    - 宽输入电压范围:支持5V、12V、15V、24V及48V输入。
    - 小型化设计:以标准的SIP(7引脚)和DIP(14引脚)封装形式提供紧凑的解决方案。

    技术参数


    以下为MEV1系列的技术规格概要:
    | 参数 | 单输出版本 | 双输出版本 |
    |
    | 输入电压(V) | 5, 12, 15, 24, 48 | 5, 12, 15, 24, 48 |
    | 输出电压(V) | 5, 9, 12, 15 | ±5, ±9, ±12, ±15 |
    | 输出电流(mA) | 67-200 | ±33-±100 |
    | 效率(%) | 最小75%,典型89 | 最小77%,典型88.5 |
    | 负载调节(%) | 典型2%-5%,最大6.5% | 典型2%-5%,最大6.5% |
    | 纹波噪声(mVp-p) | 典型7-19 | 典型6-21 |
    | 隔离电容(pF) | 38-76 | 34-79 |
    | 工作温度范围(°C) | -40°C至85°C | -40°C至85°C |

    产品特点和优势


    独特功能:
    - 高效率:高达89%(典型值),适合节能设计。
    - 高隔离电压:3kVDC耐压能力,确保长期运行可靠性。
    - 无需外部组件:集成度高,易于设计集成。
    - 宽温度适应性:能够在极端环境下稳定运行。
    市场竞争力:
    - 可靠性高:通过MIL-HDBK-217F认证,使用寿命长。
    - 兼容性强:与MEV3、NMK和NMV系列引脚兼容,便于升级替代。
    - 标准接口:符合行业标准,支持快速开发部署。

    应用案例和使用建议


    应用案例:
    - 工业控制:用于PLC和DCS系统中的本地供电模块。
    - 通信设备:为网络设备提供隔离电源。
    - 医疗设备:用于医疗监控设备和诊断仪器。
    使用建议:
    - 负载设置:确保至少达到额定负载的10%,否则可能导致输出电压超出规格。
    - 启动条件:建议输出电容不超过10μF,若需更高容量,请额外增加滤波电感。
    - 降噪措施:可通过添加适当的LC滤波器进一步降低纹波噪声。

    兼容性和支持


    兼容性:
    - 其他元器件:与市场上主流控制器兼容。
    - 维护支持:提供详尽的技术文档和在线支持。
    维护信息:
    - 用户可通过访问Murata官方网站获取全面的售后和技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压异常 | 检查负载是否达到最低要求 |
    | 纹波噪声偏大 | 添加合适的电感和电容滤波组合 |
    | 设备无法启动 | 确认输入电压范围是否正确并检查接线 |

    总结和推荐


    优点总结:
    - 高效率、高隔离电压。
    - 稳定的工作环境,广泛的应用领域。
    - 易于集成且性价比高。
    推荐意见:
    MEV1系列DC-DC转换器凭借其卓越的性能和广泛的适用性,是非常值得推荐的产品。无论是工业自动化还是通信领域,它都能提供可靠、高效的电力解决方案。对于需要高可靠性和紧凑设计的项目,选择MEV1系列无疑是明智之选。

MEV1D0515SC参数

参数
电压-输出4 -
电流-输出1 -
电压-输出2 -15V
最小输入电压 4.5V
输出功率 1W
电压-输出1 15V
最大输入电压 5.5V
电压-输出3 -
负载调节 5.2%
输出数量 2
电流-输出2 -
长*宽*高 19.7mm*10.2mm*6.2mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

MEV1D0515SC厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

MEV1D0515SC数据手册
