XM0830SK-TL1301

产品分类: RF开关
产品描述: 3.5GHz SPDT AMPS,CDMA,GPS 800MHz 2GHz 0.35dB 50Ω 贴片安装
供应商型号: XM0830SK-TL1301-ND
供应商: Digi-Key
标准整包数: 3000
MURATA MANUFACTURING RF开关 XM0830SK-TL1301

XM0830SK-TL1301概述

    高频功率SPDT开关——XM0830SK-TL1301的技术手册

    1. 产品简介


    XM0830SK-TL1301是一款由Murata MFG. CO., LTD.生产的GaAs集成电路(IC)高频功率单刀双掷(SPDT)开关。这款开关主要用于移动通信系统如AMPS、GPS、PCS、W-CDMA、TD-SCDMA、WiMAX等以及其他射频(RF)应用中。它采用正电压控制方式,能够通过逻辑功能实现信号切换,适用于多种通信设备。

    2. 技术参数


    | 参数 | 最小值 (Min.) | 典型值 (Typ.) | 最大值 (Max.) | 单位 |

    | 工作电压 (VDD) | - | 2.6 | 4.0 | V |
    | 射频输入功率 (Pin) | - | 35 | 35 | dBm |
    | 存储温度范围 (Tstg) | -55 | - | 150 | °C |
    | 操作频率范围 (f0) | 0.8 | - | 3.8 | GHz |
    插入损耗(IL)和隔离度(ISO)数据如下:
    - Cellular Band Tuned:
    - 插入损耗 (IL): 0.3 dB @1GHz, 0.35 dB @3.5GHz
    - 隔离度 (ISO): 30 dB @1GHz, 32 dB @2GHz, 30 dB @2.5GHz, 28 dB @3.5GHz
    - 2.5GHz WiMAX Band Tuned:
    - 插入损耗 (IL): 0.3 dB @2.5GHz
    - 隔离度 (ISO): 40 dB @2.5GHz
    - 3.5GHz WiMAX Band Tuned:
    - 插入损耗 (IL): 0.35 dB @3.5GHz
    - 隔离度 (ISO): 30 dB @3.5GHz

    3. 产品特点和优势


    XM0830SK-TL1301具有以下特点和优势:
    - 正电压控制:采用正电压控制,便于与其他电路接口匹配。
    - 低插入损耗:在不同频段范围内保持较低的插入损耗,例如在1GHz时仅为0.3 dB。
    - 高隔离度:在各个频段内具有较高的隔离度,如在1GHz时达到30 dB。
    - 逻辑功能集成:内置逻辑功能,方便控制信号路径。

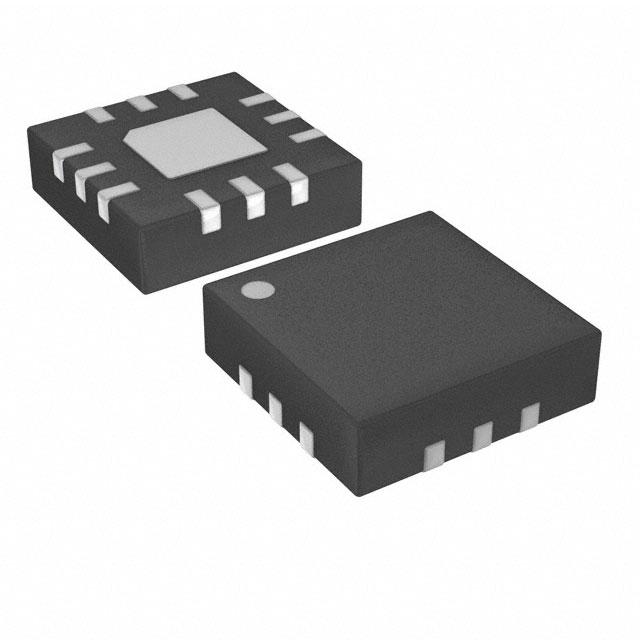

    - 小型化封装:采用12引脚无引线封装,尺寸为2.5mm × 2.5mm × 0.75mm,符合RoHS标准。

    4. 应用案例和使用建议


    该开关广泛应用于多种通信设备,例如手机、基站和其他无线通信设备。在实际使用过程中,可以通过调整电容值(C4、C5)来优化性能。
    - 应用建议:
    - 测试阶段:使用评价板进行测试以确保开关性能稳定。
    - 安装注意事项:尽量减小寄生效应,避免过高的寄生电阻和电容导致性能下降。


    5. 兼容性和支持


    - 兼容性:该产品可与其他符合相同电气特性的电路兼容。
    - 技术支持:Murata公司提供详尽的技术文档和支持,包括评估板资料和性能测试结果。

    6. 常见问题与解决方案


    - 问题一:无法正常工作
    - 解决方案:检查电源电压是否正确;确认逻辑输入是否正常。

    - 问题二:插入损耗偏高
    - 解决方案:检查焊接质量,确保引脚连接良好;检查环境条件,避免过高湿度。

    7. 总结和推荐


    XM0830SK-TL1301凭借其低插入损耗、高隔离度、正电压控制及内置逻辑功能,在多个通信领域表现出色。适合应用于各种射频系统,是理想的信号切换解决方案。强烈推荐用于对插入损耗和隔离度要求严格的射频通信系统中。

XM0830SK-TL1301参数

参数
最大工作频率 2GHz
拓扑 -
开关速度 -
最小工作频率 800MHz
射频类型 AMPS,CDMA,GPS
开关配置 SPDT
开关数量 -
最大插入损耗 -
P1dB -
典型三阶段输入截止点 -
测试频率 3.5GHz
插入损耗 0.35dB
阻抗 50Ω
最小隔离度 -
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

XM0830SK-TL1301厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XM0830SK-TL1301数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING RF开关 MURATA MANUFACTURING XM0830SK-TL1301 XM0830SK-TL1301数据手册

XM0830SK-TL1301封装设计

查看详情并下载
Symbol
Footprint
3D Model
