XM2400SN-AL0901

产品分类: RF开关
产品描述: 2.5GHz SP3T Bluetooth,WLAN 2.4GHz,2.5GHz 2.5GHz 0.5dB 贴片安装
供应商型号:
供应商:
标准整包数: 0
MURATA MANUFACTURING RF开关 XM2400SN-AL0901

XM2400SN-AL0901概述

    # GaAs SP3T Switch MMIC for 2.4GHz Wireless Communication

    产品简介


    本产品为Murata制造的GaAs SP3T(单刀三掷)开关微波单片集成电路(MMIC),适用于2.4GHz无线通信系统,如WLAN(无线局域网)和蓝牙系统。其紧凑的设计、卓越的性能使其成为众多无线通信应用的理想选择。

    技术参数


    以下是该产品的关键技术规格和性能参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 控制电压 VCTL | 2.6 | - | - | V |
    | 控制电流 ICTL | - | 0.1 | 60 | μA |
    | 操作频率 f0 | - | 2.4 | 2.5 | GHz |
    | 插入损耗 IL | - | 0.5 | 0.8 | dB |
    | 隔离度 ISO | 22 | 25 | - | dB |
    | 压缩点输入功率 Pin0.5dB | - | 29 | 31 | dBm |
    此外,绝对最大额定值如下:
    | 参数 | 条件 | 额定值 | 单位 |
    ||
    | 控制电压高 VCTL(H) | Ta = 25°C | 5.5 | V |
    | 控制电压低 VCTL(L) | Ta = 25°C | 0 | V |
    | 射频输入功率(WLAN Tx) | 2.6 ≤ VCTL(H)-VCTL(L) ≤ 5.5V | 30 | dBm |
    | 射频输入功率(BT, WLAN Rx) | - | 20 | dBm |
    | 工作温度范围 Top | - | -40到+85°C | °C |
    | 存储温度范围 Tstg | - | -55到+150°C | °C |

    产品特点和优势


    - 低控制电压:仅需2.6V的正向控制电压,使得产品在低功耗系统中表现优异。
    - 高性能插入损耗:插入损耗典型值仅为0.5dB,确保了信号传输的高效性。
    - 高隔离度:典型隔离度高达36dB,特别是在WLAN接收与蓝牙模式之间,极大地提高了信号质量。

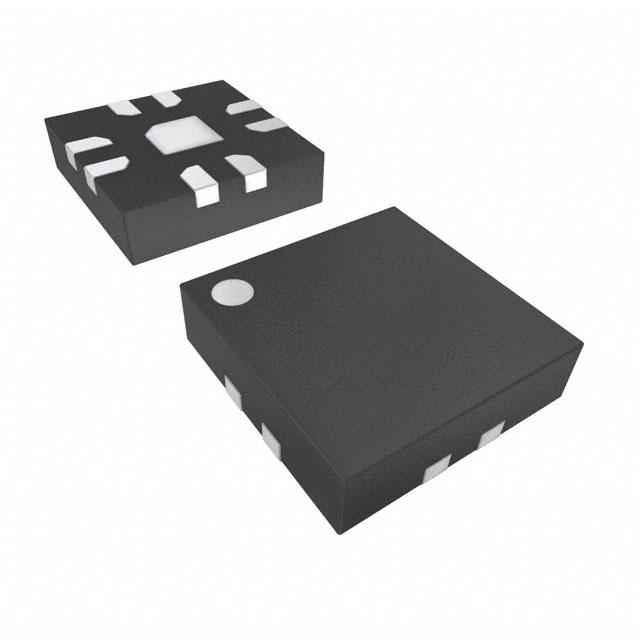

    - 小尺寸封装:采用8引脚无铅封装(2mm x 2mm x 0.55mm),符合RoHS标准,非常适合小型化设备的需求。

    应用案例和使用建议


    应用案例
    - WLAN系统:在2.4GHz WLAN系统中,该产品可实现天线的选择切换,以适应不同的数据传输需求。
    - 蓝牙系统:支持蓝牙设备的无线通信,在需要高隔离度和低插入损耗的场景中表现出色。
    使用建议
    - 信号路径配置:根据应用需求,正确配置信号路径(参见Truth Table)。例如,如果需要连接WLAN接收,则将CTL1设置为高电平,CTL2和CTL3设置为低电平。
    - 环境考虑:在高温或低温环境下使用时,应注意保持操作温度在允许范围内(-40到+85°C)。

    兼容性和支持


    - 兼容性:该产品与多种2.4GHz无线通信设备兼容,特别适合WLAN和蓝牙系统的集成。
    - 支持服务:Murata提供详尽的技术文档和支持,以帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 控制电压设置不当导致无响应 | 确认控制电压设置在2.6V至5.5V之间 |
    | 插入损耗过高 | 检查射频输入信号频率和功率是否符合要求 |
    | 隔离度不足 | 确认工作环境温度在允许范围内 |

    总结和推荐


    综上所述,Murata的XM2400SN-AL0901 GaAs SP3T开关MMIC是一款集高性能和小体积于一身的电子元器件,非常适合于2.4GHz无线通信系统。它具备出色的插入损耗、隔离度和工作稳定性,可以满足现代无线通信设备的严格要求。鉴于其卓越的功能特性和广泛的应用范围,强烈推荐使用该产品。

XM2400SN-AL0901参数

参数
阻抗 -
最小工作频率 2.4GHz,2.5GHz
开关配置 SP3T
拓扑 -
最大插入损耗 -
典型三阶段输入截止点 -
开关数量 -
开关速度 -
最大工作频率 2.5GHz
测试频率 2.5GHz
射频类型 Bluetooth,WLAN
插入损耗 0.5dB
P1dB -
最小隔离度 -
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

XM2400SN-AL0901厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XM2400SN-AL0901数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING RF开关 MURATA MANUFACTURING XM2400SN-AL0901 XM2400SN-AL0901数据手册

XM2400SN-AL0901封装设计

查看详情并下载
Symbol
Footprint
3D Model
