HF500GS-15-Z

产品分类: AC-DC稳压器
产品描述: 12.5V~24V Flyback 25KHz 1.5W 隔离 Yes 短路,超温,过压,过载 700V SO 贴片安装,黏合安装
供应商型号: QMPS-HF500GS-15-Z
供应商: Monolithic Power Systems
标准整包数: 1
MONOLITHIC POWER SYSTEMS AC-DC稳压器 HF500GS-15-Z

HF500GS-15-Z概述


    产品简介


    HF500-15 飞行场效应管控制器
    HF500-15 是一款固定频率、多模式操作的飞型场效应管(Flyback)调节器,集成了高鲁棒性的700V MOSFET,用于低功耗离线开关模式电源。该芯片内置了完整的控制器功能,适用于家庭电器、机顶盒、备用及辅助电源等应用。

    技术参数


    电气特性:
    - 输入电压范围:12.5V 至 24V
    - 最大输出功率:230Vac ±15% 下为12W,在85Vac~265Vac下为15W
    - 工作温度范围:-40°C 至 +125°C

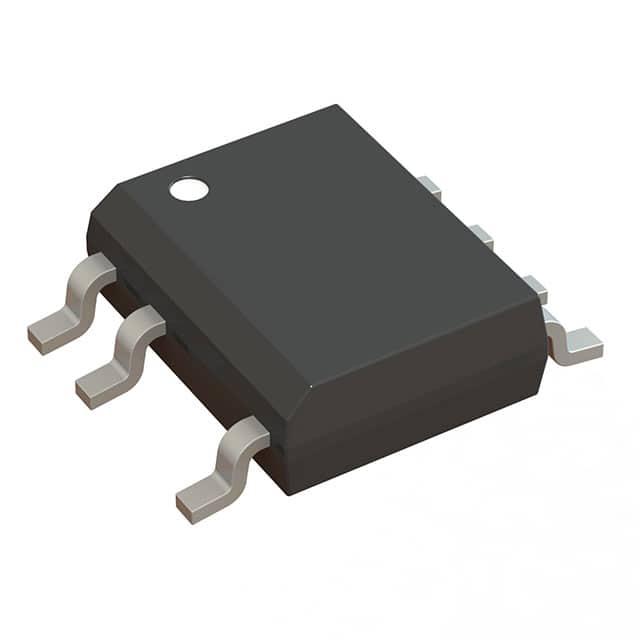

    - 封装形式:SOIC8-7B
    - 热阻(Junction to Ambient):85°C/W
    - ESD能力:人体模型4.0kV,机器模型200V
    - 开关频率:62kHz 至 68kHz
    - 频率抖动幅度:±5% 至 ±8%
    - 最小开关频率:20.5kHz 至 30kHz
    - 高压MOSFET特性:700V/4.5Ω,单脉冲雪崩能量为50mJ

    产品特点和优势


    特点:
    - 内置高压MOSFET,具备高单脉冲雪崩能量,高达50mJ
    - 固定频率电流模式控制操作,内建斜坡补偿
    - 轻载条件下可将开关频率降至最小25kHz,提高轻负载效率
    - 爆发模式以降低待机功耗
    - 频率抖动减少EMI干扰
    - 过功率补偿功能确保负载独立于输入电压
    - 集成内部高压电流源,内部欠压锁定(UVLO)带滞后
    - 可编程过流保护(OCP)和过热保护(OTP)
    - 节能特性,如软启动和爆破操作模式
    优势:
    - 兼具高性能与高可靠性,尤其适合对EMI要求高的应用场合
    - 低功耗设计,适合便携式和高能效应用
    - 内置多种保护机制,确保设备稳定运行
    - 高集成度,减少了外围电路的需求

    应用案例和使用建议


    应用案例:
    - 家庭电器:适用于冰箱、洗衣机等需要高效稳定的电源管理设备
    - 机顶盒:需满足电磁干扰限制,提高用户体验
    - 备用及辅助电源:如应急灯,需要长时间保持高效率和低功耗
    使用建议:
    - 为了更好地发挥HF500-15的性能,建议在设计时充分考虑其电气特性和工作条件
    - 使用期间,应注意散热问题,确保不超过最大工作温度,否则可能触发热保护机制
    - 注意设置合适的软启动时间,确保输出电压平稳上升,减少启动冲击

    兼容性和支持


    - HF500-15可以与其他标准电源电路兼容,其SOIC8-7B封装方便布板安装
    - MPS提供了详尽的技术文档和支持,包括详细的原理图、PCB布局建议和故障排查指南,帮助客户快速上手并优化设计方案

    常见问题与解决方案


    问题1:如何避免HF500-15过载?
    - 解决方案: 合理设定过载保护点(VOLP),并配置适当的延迟时间(TOLP),避免在突发负载情况下触发过载保护
    问题2:遇到EMI干扰怎么办?
    - 解决方案: 利用HF500-15内置的频率抖动功能,通过随机化开关频率减少特定频率的能量集中,有效降低EMI干扰

    总结和推荐


    HF500-15凭借其强大的集成能力和优秀的性能指标,在多种应用场景中展现出色的表现。其在轻负载下的优异表现和全面的保护机制,使其成为开关电源设计的理想选择。推荐用户在电源设计项目中选用此产品,尤其是在重视EMI和系统可靠性的场合。此外,MPS提供的详尽技术支持将有助于用户更快地掌握产品特性,提升项目成功率。

HF500GS-15-Z参数

参数
输出电流 -
隔离 隔离
最小输入电压 -
拓扑 Flyback
击穿电压 700V
电压 - 电源(Vcc/Vdd) 12.5V~24V
最大输出电压 -
开关频率 25KHz
占空比 -
故障保护 短路,超温,过压,过载
内部开关 Yes
最大输入电压 -
功率 1.5W
最小输出电压 -
通用封装 SO
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

HF500GS-15-Z厂商介绍

Monolithic Power Systems(MPS)是一家领先的高性能模拟半导体公司,专注于为广泛的电子系统提供电源管理解决方案。公司总部位于美国加利福尼亚州,成立于1997年,并于2004年在纳斯达克上市。

MPS的主要产品分为以下几类:
1. DC-DC转换器:用于将电池或其他电源的电压转换为所需的电压和电流。
2. AC-DC电源解决方案:将交流电转换为直流电,适用于各种电子设备。
3. 线性稳压器:提供稳定的电压输出,适用于需要精确电压的应用。
4. 电池管理IC:包括电池充电器和保护电路,确保电池安全和延长寿命。
5. LED驱动器:为LED照明提供精确的电流和电压控制。

MPS的产品广泛应用于以下领域:
- 移动设备和通信
- 计算机和服务器
- 工业和汽车
- 医疗设备
- 消费电子产品

Monolithic Power Systems的优势在于:
- 高性能:提供高效率和高精度的电源管理解决方案。
- 高可靠性:产品经过严格的测试,确保在各种环境下的稳定性。
- 创新技术:持续研发新技术,以满足市场对更高性能和更小尺寸的需求。
- 定制解决方案:能够根据客户的具体需求提供定制化的电源管理解决方案。

HF500GS-15-Z数据手册

厂牌 PDF简要描述 下载
MONOLITHIC POWER SYSTEMS AC-DC稳压器 MONOLITHIC POWER SYSTEMS HF500GS-15-Z HF500GS-15-Z数据手册

HF500GS-15-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 19.0252
50+ ¥ 17.3189
100+ ¥ 16.1245
500+ ¥ 13.3091
1000+ ¥ 9.8965
3000+ ¥ 9.3847
库存: 3000
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 190.25
