首页  >  产品百科  >  MP171GJ-Z

MP171GJ-Z

产品分类: AC-DC稳压器
产品描述: 5.5V~5.7V Boost,Buck,Buck-Boost,Flyback 2W 非隔离 No 开环,短路,超温,过载 700V TSOT-23-5 贴片安装,黏合安装
供应商型号: 1589-1537-2-ND
供应商: Digi-Key
标准整包数: 3000

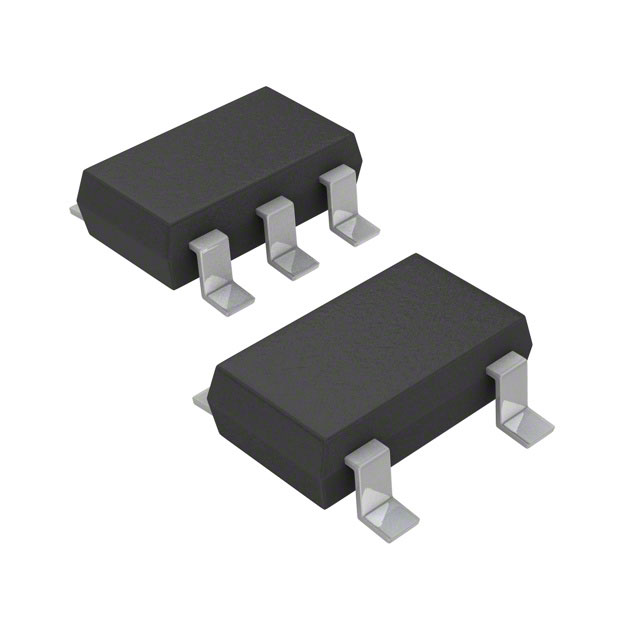

MONOLITHIC POWER SYSTEMS AC-DC稳压器 MP171GJ-Z

MP171GJ-Z概述

    # MP171 非隔离式离线调节器技术详解

    产品简介


    MP171 是一款高性能的非隔离式离线调节器,由 Monolithic Power Systems (MPS) 开发。它通过主侧恒压控制,支持降压、升压、升降压及反激拓扑结构,在工业控制、家用电器及消费类电子产品等领域具有广泛应用。此款调节器采用集成 700V 功率 MOSFET 的设计,能够简化系统设计并降低成本,特别适用于低功耗的离线电源应用。
    尽管 MP171 已被归为不推荐用于新设计的产品(RECOMMENDED FOR NEW DESIGNS),其升级版本 MP171A 被广泛推荐替代。然而,其优异的性能仍然使其在市场上占有一定地位。

    技术参数


    以下是 MP171 的关键性能参数和技术规格:
    - 输入电压范围:最高支持 700V。
    - 输出电流能力:最大可提供高达 60mA 的输出电流。
    - 启动方式:绿色模式操作,轻负载时自动降低峰值电流和开关频率。
    - 保护特性:内置热关断(TSD)、欠压锁定(UVLO)、过载保护(OLP)、短路保护(SCP)及开环保护。
    - 封装形式:提供 TSOT23-5 和 SOIC-8 封装选项。
    其他参数
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 启动电流源电流 | 2.2 | 4.1 | 6 | mA |
    | MOSFET 导通电阻 | 20 | 25 | Ω |
    | 最大无负载功耗 <30 | mW |

    产品特点和优势


    MP171 的显著特点如下:
    - 主侧恒压控制:无需光耦即可实现精确的输出电压调节。
    - 高集成度:集成了 700V 功率 MOSFET 和电流源,简化电路设计。
    - 绿色环保:支持轻负载下的高效运行,显著提升整体效率。
    - 多功能保护机制:包括过温保护、过载保护、短路保护等多重安全措施。
    这些特点使 MP171 成为离线低功耗应用的理想选择,特别是在注重成本效益的场合中表现尤为突出。

    应用案例和使用建议


    MP171 广泛应用于以下领域:
    - 家用电器:如电视、机顶盒、冰箱等。
    - 工业控制设备:如小型仪器仪表。
    - 备用电源系统:为设备提供可靠的备用供电。
    使用建议:
    1. 在设计过程中应充分考虑输入电容的选择,根据拓扑结构合理配置电容值(半波整流情况下推荐使用 3μF/W 输入电容)。
    2. 为了保证长期稳定运行,需注意散热设计以避免过温问题。

    兼容性和支持


    MP171 与大多数通用电子元器件具有良好的兼容性,适用于多种标准接口连接。同时,制造商提供了全面的技术文档和支持服务,帮助用户快速上手并解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开机后无响应 | 检查电源接线是否正确,确认输入电压正常 |
    | 输出电压异常波动 | 调整反馈网络电阻阻值,重新校准电路参数 |
    | 系统过热报警 | 加强散热措施,增大散热片面积 |

    总结和推荐


    总体而言,MP171 是一款性能优良的非隔离式离线调节器,具备出色的轻载效率和多种保护机制。虽然其不再推荐用于新型设计,但其成熟可靠的表现使其在特定领域仍有较高价值。对于需要低成本、高效率离线电源解决方案的项目,MP171 仍是一个值得考虑的选择。
    推荐指数:★★★☆☆(3/5)
    适用场景:适合预算有限且对功率要求不高的工业或消费级设备。

MP171GJ-Z参数

参数
拓扑 Boost,Buck,Buck-Boost,Flyback
隔离 非隔离
最大输出电压 -
故障保护 开环,短路,超温,过载
击穿电压 700V
最小输出电压 -
最小输入电压 -
开关频率 -
占空比 -
输出电流 -
内部开关 No
最大输入电压 -
电压 - 电源(Vcc/Vdd) 5.5V~5.7V
功率 2W
通用封装 TSOT-23-5
安装方式 贴片安装,黏合安装
零件状态 新设计不推荐
包装方式 卷带包装

MP171GJ-Z厂商介绍

Monolithic Power Systems(MPS)是一家领先的高性能模拟半导体公司,专注于为广泛的电子系统提供电源管理解决方案。公司总部位于美国加利福尼亚州,成立于1997年,并于2004年在纳斯达克上市。

MPS的主要产品分为以下几类:
1. DC-DC转换器:用于将电池或其他电源的电压转换为所需的电压和电流。
2. AC-DC电源解决方案:将交流电转换为直流电,适用于各种电子设备。
3. 线性稳压器:提供稳定的电压输出,适用于需要精确电压的应用。
4. 电池管理IC:包括电池充电器和保护电路,确保电池安全和延长寿命。
5. LED驱动器:为LED照明提供精确的电流和电压控制。

MPS的产品广泛应用于以下领域:
- 移动设备和通信
- 计算机和服务器
- 工业和汽车
- 医疗设备
- 消费电子产品

Monolithic Power Systems的优势在于:
- 高性能:提供高效率和高精度的电源管理解决方案。
- 高可靠性:产品经过严格的测试,确保在各种环境下的稳定性。
- 创新技术:持续研发新技术,以满足市场对更高性能和更小尺寸的需求。
- 定制解决方案:能够根据客户的具体需求提供定制化的电源管理解决方案。

MP171GJ-Z数据手册

厂牌 PDF简要描述 下载
MONOLITHIC POWER SYSTEMS AC-DC稳压器 MONOLITHIC POWER SYSTEMS MP171GJ-Z MP171GJ-Z数据手册

MP171GJ-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.454 ¥ 3.7997
6000+ $ 0.4213 ¥ 3.5261
9000+ $ 0.416 ¥ 3.4814
库存: 5958
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 11399.1
