MP020-5GS

产品分类: AC-DC稳压器
产品描述: 6.6V~28V 反激 120Hz~75KHz 8W 1A 85V 5V 6.6V 隔离 Yes 开路,超温,过压,过载 700V SOIC-8-7A 贴片安装 5mm*4mm*1.5mm
供应商型号:
供应商:
标准整包数: 0
MONOLITHIC POWER SYSTEMS AC-DC稳压器 MP020-5GS

MP020-5GS概述


    产品简介


    MP020-5 是一款离线式初级侧控制器,专为提供精确的恒压(CV)和恒流(CC)调节设计。它无需使用光耦合器或次级反馈电路,这使其应用更加简单且成本更低。集成的700V功率MOSFET进一步简化了外部元件的选择,使整体解决方案更为紧凑。MP020-5 主要应用于手机充电器、手持电子设备适配器、备用电源以及小型家电等领域。

    技术参数


    | 参数名称 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 输入电压范围 | VCC | - | 6.6 | 28 | - | V |
    | 开关频率(最小值) | fMIN | 无负载条件 | 120 | - | - | Hz |
    | 内部MOSFET导通电阻 | RON | ID=10mA,TJ=20°C | 10 | 13 | - | Ω |
    | 输出电缆补偿电压 | VCP | 满载 | - | 2 | - | V |
    | 过温保护触发温度 | - | - | - | 150 | - | °C |
    | 过温保护恢复温度 | - | - | - | 120 | - | °C |

    产品特点和优势


    MP020-5 的核心优势在于其高集成度和高性能。它集成了一个700V的功率MOSFET,使得系统设计更加简洁。此外,它还具有以下特点:
    - 无需光耦或次级反馈电路:减少了外部元件的数量,降低了系统的复杂性和成本。
    - 自然频谱整形技术:通过可变开关频率技术改善了电磁干扰(EMI)特性。
    - 多种保护机制:包括过压保护(OVP)、过流保护(OCP)、开路保护(OCkP)、过温保护(OTP)和欠压锁定保护(UVLO),确保了系统的可靠性和安全性。
    - 低待机功耗:不超过30mW,符合节能标准。

    应用案例和使用建议


    MP020-5非常适合用于便携式设备的充电器和适配器。例如,在设计手机充电器时,可以利用其内置的电缆补偿功能来抵消电缆上的电压降,从而提高输出电压的精度。建议在实际应用中选择合适的滤波电容和电感值以优化EMI性能,并确保输入电压稳定。

    兼容性和支持

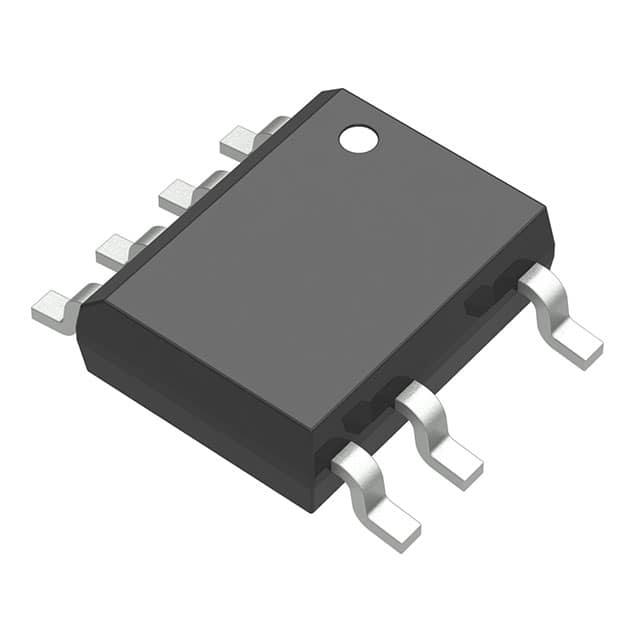

    MP020-5采用SOIC8-7A封装,易于焊接和集成到现有的电路板上。Monolithic Power Systems(MPS)公司提供了全面的技术支持,包括详尽的数据手册、应用指南和技术文档,帮助工程师快速上手并解决问题。

    常见问题与解决方案


    1. 问:如何处理过温情况?
    答:当芯片温度超过150°C时,系统会自动进入热关断状态。当温度降至120°C以下时,芯片将恢复正常运行。
    2. 问:如果发生过压故障怎么办?
    答:一旦检测到FB引脚电压超过6.35V持续3.5微秒,芯片将关闭驱动信号并进入脉冲模式直到故障解除。

    总结和推荐


    综上所述,MP020-5是一款高度集成、性能稳定的离线式初级侧控制器,特别适合于需要高效率、低成本且易于实施的应用场合。对于需要设计高效能、低功耗充电器或适配器的工程师来说,这是一个非常值得推荐的产品。

MP020-5GS参数

参数
最大输入电压 6.6V
最大输出电压 5V
功率 8W
电压 - 电源(Vcc/Vdd) 6.6V~28V
拓扑 反激
故障保护 开路,超温,过压,过载
占空比 -
最小输入电压 85V
隔离 隔离
击穿电压 700V
输出电流 1A
开关频率 120Hz~75KHz
最小输出电压 -
内部开关 Yes
长*宽*高 5mm*4mm*1.5mm
通用封装 SOIC-8-7A
安装方式 贴片安装
零件状态 在售
包装方式 管装

MP020-5GS厂商介绍

Monolithic Power Systems(MPS)是一家领先的高性能模拟半导体公司,专注于为广泛的电子系统提供电源管理解决方案。公司总部位于美国加利福尼亚州,成立于1997年,并于2004年在纳斯达克上市。

MPS的主要产品分为以下几类:
1. DC-DC转换器:用于将电池或其他电源的电压转换为所需的电压和电流。
2. AC-DC电源解决方案:将交流电转换为直流电,适用于各种电子设备。
3. 线性稳压器:提供稳定的电压输出,适用于需要精确电压的应用。
4. 电池管理IC:包括电池充电器和保护电路,确保电池安全和延长寿命。
5. LED驱动器:为LED照明提供精确的电流和电压控制。

MPS的产品广泛应用于以下领域:
- 移动设备和通信
- 计算机和服务器
- 工业和汽车
- 医疗设备
- 消费电子产品

Monolithic Power Systems的优势在于:
- 高性能:提供高效率和高精度的电源管理解决方案。
- 高可靠性:产品经过严格的测试,确保在各种环境下的稳定性。
- 创新技术:持续研发新技术,以满足市场对更高性能和更小尺寸的需求。
- 定制解决方案:能够根据客户的具体需求提供定制化的电源管理解决方案。

MP020-5GS数据手册

厂牌 PDF简要描述 下载
MONOLITHIC POWER SYSTEMS AC-DC稳压器 MONOLITHIC POWER SYSTEMS MP020-5GS MP020-5GS数据手册
