首页  >  产品百科  >  5601548022

5601548022

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Lever Lock,Receptacle 60pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装
供应商型号: TS-5601548022
供应商: 海外现货
标准整包数: 1

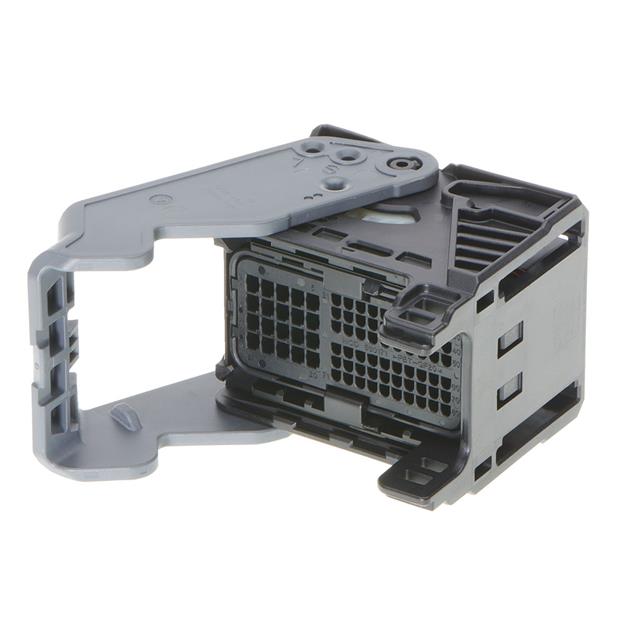

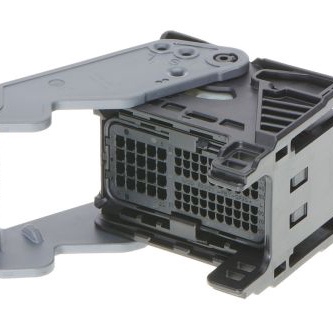

MOLEX 矩形连接器 - 外壳 5601548022

5601548022概述

    Compactus CTX-J Sealed Connector 技术手册解析

    产品简介


    Compactus CTX-J 是一款密封型连接器,专为高密度电路需求设计,广泛应用于汽车、电源及线对板连接场景。其具有强大的电气性能和可靠的机械结构,可确保长时间运行稳定性。产品型号为 5601548022,采用 80 个电路的设计,其中包含 60 个 0.50mm 的细间距终端和 20 个 1.00mm 的粗间距终端,适用于需要灵活布线的应用场景。

    技术参数


    以下是 Compactus CTX-J 连接器的关键技术规格:
    - 电路总数:最大 80 个电路(60 x 0.50mm 和 20 x 1.00mm)。
    - 终端输出:0.50mm 的侧向导线输出设计,提高布线效率。
    - 颜色:树脂黑色外壳,提供良好的可见性和耐用性。
    - 温度范围:工作温度范围为 -40°C 至 +120°C,适应极端环境需求。
    - 尺寸参数:对接接口间距为 2.45mm 和 3.05mm,适合紧凑型安装。
    - 材料:PBT 树脂外壳,符合行业低卤素和 RoHS 标准。
    - 净重:63.61g。
    - 兼容性:与 Compactus CTX-J 系列的其他部件兼容,如 CTX-J50 和 CTX-J100 终端,以及相应的保护盖和假插件。

    产品特点和优势


    Compactus CTX-J 的显著特点在于其紧凑型设计和多功能性:
    1. 高密度布局:80 个电路的容量确保了空间优化,同时兼顾大电流和小信号传输需求。
    2. 多层结构:6 行的设计满足复杂布线需求,同时提高信号传输的稳定性。
    3. 密封性能:通过密封结构增强抗尘、防水能力,尤其适用于恶劣工作环境。
    4. 兼容性:支持多种终端选项,能够灵活适配不同类型的电线,提升整体应用灵活性。
    5. 环保认证:符合多项国际环保标准(如 RoHS、REACH 和 IEC 62474),降低环境影响。

    应用案例和使用建议


    Compactus CTX-J 连接器广泛应用于汽车动力系统、新能源汽车高压组件及工业控制设备。
    - 应用案例:某新能源车制造商采用 Compactus CTX-J 实现电池组与电控模块之间的稳定连接,成功解决了空间限制与信号完整性问题。
    - 使用建议:
    - 在高振动环境下,优先选择搭配锁紧装置以避免意外松脱。
    - 配合电线束布线时,需注意 0.50mm 输出间距,确保精确匹配。
    - 定期检查连接器的密封状态,确保长期可靠运行。

    兼容性和支持


    Compactus CTX-J 与系列中的多个配件高度兼容,包括终端、假插件和保护盖等。此外,制造商提供了完善的售后和技术支持服务,涵盖产品选型、安装指导和故障排查,助力客户高效部署。

    常见问题与解决方案


    根据技术手册中的信息,整理了几个常见的用户疑问及其解决方案:
    1. 问题:如何验证连接器密封性?
    解决方案:可以进行气密性测试或防水测试(如 IP67 等级),确认其在特定环境下的密封性能。
    2. 问题:如何处理接触不良?
    解决方案:检查终端与插座的配合情况,必要时更换终端或插座。
    3. 问题:如何判断连接器老化?
    解决方案:通过外观检查、电阻测量或寿命测试,识别潜在的老化迹象并及时替换。

    总结和推荐


    Compactus CTX-J 封闭式连接器凭借其紧凑设计、高密度电路和卓越的环境适应性,在汽车和工业应用中展现出极高的竞争力。其广泛的兼容性和环保合规性进一步提升了市场价值。总体来看,这款连接器非常适合需要高可靠性、高集成度和多功能性的应用场景。我们强烈推荐 Compactus CTX-J 作为新一代连接解决方案的理想选择。

5601548022参数

参数
类型 Lever Lock,Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 -
触头端接 压接
针脚数 60pin
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

5601548022厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5601548022数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 5601548022 5601548022数据手册

5601548022封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 12.0384 ¥ 109.4892
25+ $ 11.1036 ¥ 100.9872
120+ $ 9.6444 ¥ 87.7158
240+ $ 9.462 ¥ 86.0569
540+ $ 8.9034 ¥ 80.9764
库存: 126
起订量: 19 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1094.89
