39000211

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Molex 镀锡压接端子 母端子, Mini-Fit系列, 最大1.3mm²
供应商型号: Q-39000211
供应商: 期货订购
标准整包数: 104000

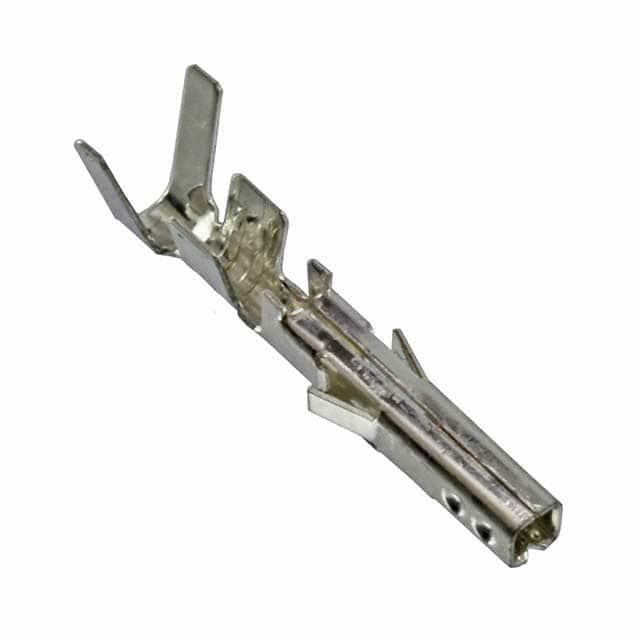

MOLEX 矩形连接器 - 外壳 39000211

39000211概述

    电子元器件技术手册:Mini-Fit Female Crimp Terminal

    1. 产品简介


    Mini-Fit Female Crimp Terminal 是一种用于电源连接器的电子元器件,属于 Mini-Fit 家族系列产品。这款接线端子主要用于电线到板端和电线到电线的连接,广泛应用于各种工业控制系统、通信设备、消费电子产品及汽车电子等领域。Mini-Fit Female Crimp Terminal 的关键特征是采用镀锡(Tin)处理的镍(Nickel)基底,支持 16 AWG 规格的导线,并且以卷盘(Reel)形式包装,便于自动化生产过程中的高效使用。

    2. 技术参数


    - 电气特性:
    - 最大电流: 9.0A
    - 最大电压: 600V
    - 接触次数耐久性: 30 次插拔
    - 物理特性:
    - 接线端子材质: 黄铜
    - 接线端子电镀: 镀锡(Tin)
    - 导线绝缘直径: 1.80-3.10mm
    - 重量: 201.400mg
    - 卷盘包装
    - 环境合规性:
    - 符合中国RoHS
    - 符合欧盟ELV
    - 低卤素符合IEC 61249-2-21标准
    - 符合欧盟RoHS指令2015/863
    - REACH SVHC不含

    3. 产品特点和优势


    Mini-Fit Female Crimp Terminal 在设计上具有多个显著优势。首先,它采用了镀锡黄铜材料,确保了出色的导电性和抗腐蚀性。其次,最大电流可达9.0A,可以满足大多数工业设备的需求。此外,最大电压达到600V,使该接线端子能够适用于高压系统。30次插拔寿命使得其耐用性更强,适合于高频操作的场合。最后,卷盘式包装使其非常适合大规模生产和自动化组装线使用。

    4. 应用案例和使用建议


    Mini-Fit Female Crimp Terminal 常用于电力连接器、电线到板端和电线到电线连接的场合。在工业控制系统中,Mini-Fit Female Crimp Terminal 可作为关键部件连接复杂的电路板和控制单元。在汽车电子设备中,这类接线端子通常用于连接发动机传感器和其他电子控制单元。为了确保最佳性能,建议在安装过程中严格按照技术手册中的指导进行操作,特别是在选择合适的工具和确保正确的导线规格方面。

    5. 兼容性和支持


    Mini-Fit Female Crimp Terminal 具有良好的兼容性,适用于多种工具和配件。推荐使用的工具包括:
    - Mini-Fit Jr. 接收器外壳(型号5557、44516、42474、43760、46992)
    - 提取工具(型号11030044)
    - 手动压接工具(型号2002182200)
    - 细调适配器(型号639039400、639041400、639041500)
    - 精细压接适配器(型号2037022100、2037022200)
    Molex 公司提供全面的技术支持和售后服务,确保客户能够在使用过程中得到及时的帮助和指导。

    6. 常见问题与解决方案


    Q: 为什么终端的最大电流仅为9.0A?
    - A: 这是出于安全考虑和产品设计优化的结果。确保在高负载条件下仍能保持稳定的电流传输。
    Q: 如何确定 Mini-Fit Female Crimp Terminal 是否适合我的项目?
    - A: 首先需要检查你的项目所需的电压、电流规格,确保这些要求与接线端子的技术参数相匹配。如果不确定,可以联系技术支持获取更多帮助。
    Q: 如何正确压接导线?
    - A: 必须使用适当的压接工具,并遵循产品手册中的详细步骤。错误的压接方法可能导致接触不良或损坏。

    7. 总结和推荐


    Mini-Fit Female Crimp Terminal 是一款具备高性能、耐用性强、环境友好的电子元器件。它在电力连接器领域的卓越表现,以及广泛的适用性和稳定性使其成为众多应用场景中的理想选择。考虑到其优良的兼容性和厂家提供的优质支持,强烈推荐将 Mini-Fit Female Crimp Terminal 应用于需要高可靠性的工业控制系统和汽车电子设备中。

39000211参数

参数
排数 -
触头端接 压接
针脚数 -
类型 功率
颜色 -
触头类型 Power
紧固类型 -
长*宽*高 14.7mm(长度)*3.6mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

39000211厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

39000211数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 39000211 39000211数据手册

39000211封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
104000+ ¥ 0.2216
208000+ ¥ 0.216
312000+ ¥ 0.2103
库存: 1040000
起订量: 104000 增量: 104000
交货地:
最小起订量为:104000
合计: ¥ 23046.4
