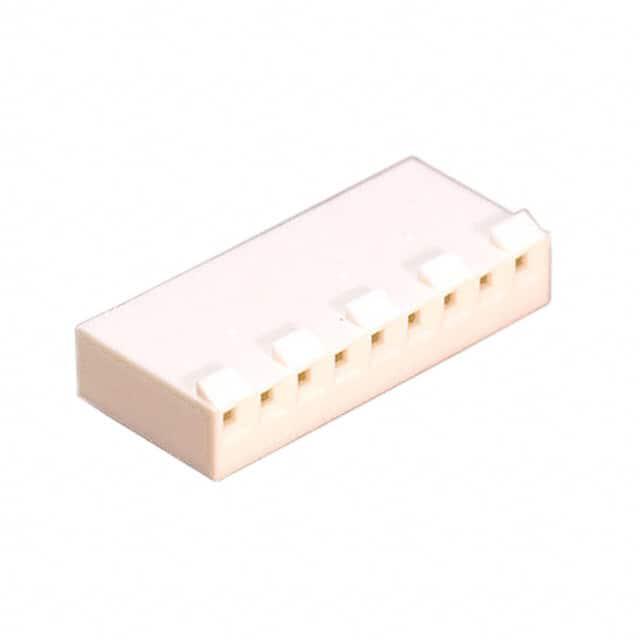

09508091

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Locking Ramp,Receptacle 1 9pin 滑锁 Non-Gendered 压接 自然色 导线安装,自由悬挂,通孔安装 8.07mm(高度)
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形连接器 - 外壳 09508091

09508091概述


    产品简介


    本产品为D-Size 41695型号的电子连接器,属于插座(SQ. TYP)类别。该连接器主要应用于高可靠性需求的工业、汽车及消费电子产品中。它具有多个电路通道配置选项,从2个到14个不等,适用于多种电路布局设计。

    技术参数


    | 参数名称 | 规格值 |

    | 材料 | 玻璃填充聚酯(UL94V-0),模压自然色 |
    | 针数(电路数) | 2 - 14 |
    | 尺寸A(参考尺寸) | 8.79 mm至56.34 mm |
    | 尺寸B(参考尺寸) | 3.96 mm至51.51 mm |
    | 插针直径 | 0.46 mm至0.89 mm |
    | 插头厚度 | 1.40 mm至1.47 mm |
    | 最大闪蒸量 | 0.13 mm |
    | 弯曲度 | 0.006 mm/mm |
    | 电压等级 | 未明确指定,但符合PS-45499-002的B类标准 |

    产品特点和优势


    1. 多电路选择:提供从2到14个电路通道的选择,能够满足不同复杂度的设计需求。
    2. 玻璃填充聚酯材料:UL94V-0认证材料确保良好的耐热性、机械强度和阻燃性能。
    3. 锁紧窗口设计:增强接线稳定性,防止松动导致的接触不良。
    4. 兼容多种插针:可兼容18-26 AWG范围内的各种插针,增加了产品的通用性。

    应用案例和使用建议


    该连接器广泛应用于汽车控制单元、工业自动化控制系统及消费电子设备中。例如,在汽车空调系统的控制器中,这些连接器用于安全、可靠地传输信号。在使用时,应注意以下几点:
    1. 安装方向:注意连接器的定位标记,避免反向安装。
    2. 温度管理:考虑到材料的耐热特性,尽量避免长时间处于高温环境中。

    兼容性和支持


    该连接器与多种标准插针兼容,包括圆形或方形插针,以及特定编号的终端。制造商提供详细的终端图纸和配套指南,以帮助客户进行正确安装。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针插入困难 | 检查插针是否符合尺寸要求,必要时调整工具设置。 |
    | 连接松动 | 确认锁紧机制是否正确激活,如有需要,重新安装并确保固定。 |
    | 密封性能不佳 | 确保接线部分清洁无尘,检查密封圈是否完好无损。 |

    总结和推荐


    综上所述,D-Size 41695型号连接器以其高可靠性、多电路选择和兼容性,成为一款值得信赖的产品。其广泛的应用范围和强大的支持服务使其成为市场上同类产品中的佼佼者。因此,对于需要高可靠性连接解决方案的项目,强烈推荐选用此产品。

09508091参数

参数
针脚数 9pin
类型 Locking Ramp,Receptacle
颜色 自然色
触头类型 Non-Gendered
紧固类型 滑锁
排数 1
触头端接 压接
长*宽*高 8.07mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商业级
零件状态 在售
包装方式 散装
