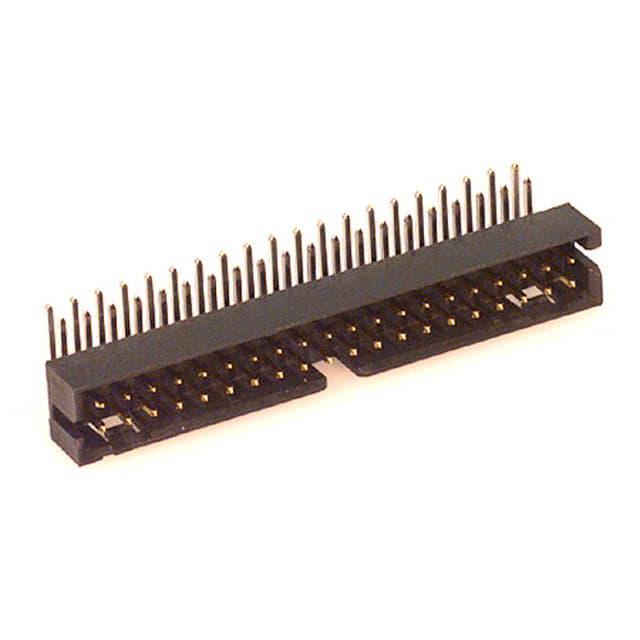

878334020

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Header,Latch Holder 2 40pin Male Pin 黑色 通孔安装 42.65mm(长度)*8.4mm(高度)
供应商型号: 878334020
供应商: 云汉优选
标准整包数: 10
MOLEX 矩形连接器 - 外壳 878334020

878334020概述

    # 电子元器件产品技术手册

    产品简介


    基本介绍
    本文档详细介绍了一款高性能电子元器件——Shrouded Header R/A(带罩状保护的直角插头)。这款产品专为通过通孔连接设计,具有多电路配置选项和卓越的电气性能。它广泛应用于通信设备、工业控制、计算机系统以及其他需要高可靠性连接的应用场景。
    主要功能与应用领域
    - 主要功能:提供稳定可靠的电连接解决方案,支持双锁结构和侧槽设计,确保安装稳固;中心定位槽和摩擦锁设计便于识别和固定。
    - 应用领域:
    - 工业自动化控制系统
    - 通信设备及网络设备
    - 数据存储和处理系统
    - 医疗电子设备
    - 汽车电子系统

    技术参数


    以下是产品的主要技术规格:
    | 参数类别 | 描述 |

    | 材料 | 接线座:30%玻璃纤维增强尼龙,UL94V-0阻燃,黑色涂层;针脚:0.50mm²磷青铜,镀金/锡处理 |
    | 公差范围 | ± 0.2mm(适用于多数尺寸),角度公差±3.0° |
    | 电路范围 | 4-50电路 |
    | 镀层选择 | - 0.05-0.13µm/2-5µin金层 + 1.88µm/75µin锡层(默认)
    - 0.38µm/15µin金层 + 1.88µm/75µin锡层
    - 0.76µm/30µin金层 + 1.88µm/75µin锡层 |
    | 工作温度 | -40°C 至 +85°C |
    | 绝缘耐压 | ≥1000VAC(50Hz) |
    | 额定电流 | ≤3A(具体视电路数量而定) |
    | 接触电阻 | ≤20mΩ |

    产品特点和优势


    - 双锁和双侧槽设计:提供了更牢固的连接稳定性。
    - 中心定位槽:方便快速精准插入和识别。
    - 多电路选择:从4电路到50电路,满足不同应用场景的需求。
    - 优良的材料选择:采用30%玻璃纤维增强尼龙,阻燃等级达到UL94V-0,符合行业最高标准。
    - 镀层多样性:提供多种镀层选择,可满足不同客户对电气性能的要求。

    应用案例和使用建议


    应用案例
    1. 工业自动化:用于数控机床与控制面板之间的信号传输。
    2. 通信设备:作为路由器和交换机间关键信号接口。
    3. 医疗设备:连接超声波诊断设备的多个组件。
    使用建议
    - 确保连接前电路已正确焊接,避免虚焊或过热损伤。
    - 定期清洁接触点以维持良好导电性。
    - 对于大功率应用,建议减少电路数量并加强散热措施。

    兼容性和支持


    该产品兼容以下型号:
    - Crimp Receptacle Housing:51110系列
    - Crimp Terminal:50394系列
    - Dual Row Receptacle:79107(金镀层)、78787(锡镀层)
    Molex公司提供全面的技术支持和售后服务,包括产品选型指导、安装调试帮助以及长期质保服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入困难 | 检查插针和插座是否有异物 |
    | 接触不良 | 清洁连接面并重新焊接 |
    | 插座松动 | 检查锁扣是否完全锁定 |

    总结和推荐


    综合评估
    这款Shrouded Header R/A以其高度可靠的设计、丰富的电路选择以及灵活的镀层配置,成为行业中不可或缺的关键部件。尤其适合对电气连接稳定性要求极高的应用场合。
    是否推荐使用
    强烈推荐!无论是对于初次使用者还是经验丰富的工程师,此产品都具备极高的适用性和实用性。其优异的性能和强大的兼容性使其在市场上具备强大竞争力。

878334020参数

参数
针脚数 40pin
类型 Header,Latch Holder
颜色 黑色
触头类型 Male Pin
紧固类型 -
排数 2
触头端接 -
长*宽*高 42.65mm(长度)*8.4mm(高度)
安装方式 通孔安装
应用等级 汽车级,电信级,通用级
零件状态 在售
包装方式 管装
