894001210

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: BOARD CONNECTOR 1 通孔安装 26mm(长度)*4.65mm(高度)
供应商型号: 894001210
供应商: 云汉优选
标准整包数: 10

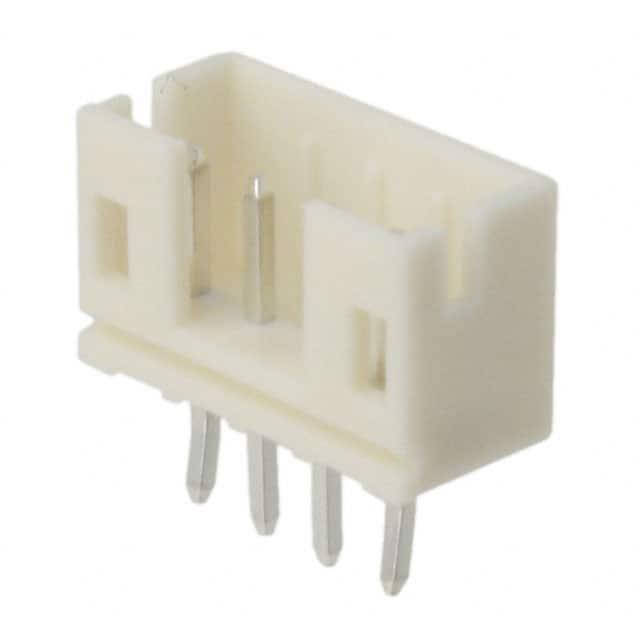

MOLEX 矩形连接器 - 外壳 894001210

894001210概述

    电子元器件产品技术手册

    1. 产品简介


    产品名称:2.00mm间距线对板连接器
    产品编号:89400-1210
    制造商:莫仕(Molex)
    产品家族:PCB连接器系列89400
    应用领域:信号传输,线对板连接
    该产品是一款高可靠性线对板连接器,采用2.00mm间距设计,具有垂直安装方向。其主要功能是实现电路板之间可靠的信号传输,适用于各种消费电子产品、工业自动化设备和通信设备等领域。

    2. 技术参数


    - 接触数量:12个
    - 颜色:树脂自然色
    - 材料:树脂为尼龙材质,触点电镀锡,引脚电镀锡
    - 外形尺寸:
    - 接头长度:3.40mm
    - 排数:1排
    - 导向键:无
    - 锁紧装置:有
    - 屏蔽状态:部分屏蔽
    - 操作温度范围:-25°C至+85°C
    - 耐久性:最大30次插拔
    - 电气参数:
    - 最大电流:每个触点4A
    - 最大电压:250V
    - 安全等级:
    - 阻燃等级:UL 94V-0
    - 安全性:符合RoHS标准
    - 环保标准:符合REACH规范

    3. 产品特点和优势


    - 高效插拔:最大可承受30次插拔,确保长期使用稳定可靠。
    - 高可靠性:采用先进的制造工艺和材料,保证连接的高可靠性和耐久性。
    - 环境适应性强:工作温度范围广,可在恶劣环境下正常使用。
    - 环保合规:产品符合多项环保标准,如RoHS和REACH。
    - 快速连接:独特的锁定机制确保快速、稳定的连接。

    4. 应用案例和使用建议


    - 消费电子产品:用于便携式电子设备的内部连接,如手机、平板电脑等。
    - 工业自动化设备:适用于机器人的内部布线和信号传输。
    - 通信设备:用于服务器、交换机和路由器等设备的信号连接。
    使用建议:
    - 在安装时,确保插头与插座准确对齐,避免弯曲和损坏触点。
    - 定期检查连接器是否松动,确保连接的稳定性。
    - 在高温环境下使用时,注意散热以防止过热损坏。

    5. 兼容性和支持


    - 兼容性:该连接器与87369型压接端子相匹配,可与之配套使用。
    - 技术支持:如需更多技术文档和支持,请访问制造商官方网站或联系客服部门。

    6. 常见问题与解决方案


    - 问题1:连接器在多次插拔后出现接触不良
    解决方案:检查连接器是否正确安装并清洁触点,如有必要请更换新连接器。
    - 问题2:连接器过热
    解决方案:减少负载电流或改善散热条件,如增加散热片。
    - 问题3:连接器无法插入
    解决方案:检查是否有异物阻碍插入,确保连接器和插座没有损坏。

    7. 总结和推荐


    这款2.00mm间距线对板连接器具有出色的性能和广泛的应用范围。其高效、可靠的设计使其成为各类电子产品和设备的理想选择。我们强烈推荐该产品用于需要高性能连接器的项目中。

894001210参数

参数 值
排数 1
触头端接 -
针脚数 -
类型 BOARD CONNECTOR
颜色 -
触头类型 -
紧固类型 -
长*宽*高 26mm(长度)*4.65mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 盒装,卷带装,袋装

894001210厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

894001210数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 894001210 894001210数据手册

894001210封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 4.0914
20+ ¥ 3.8868
库存: 20
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 40.91
