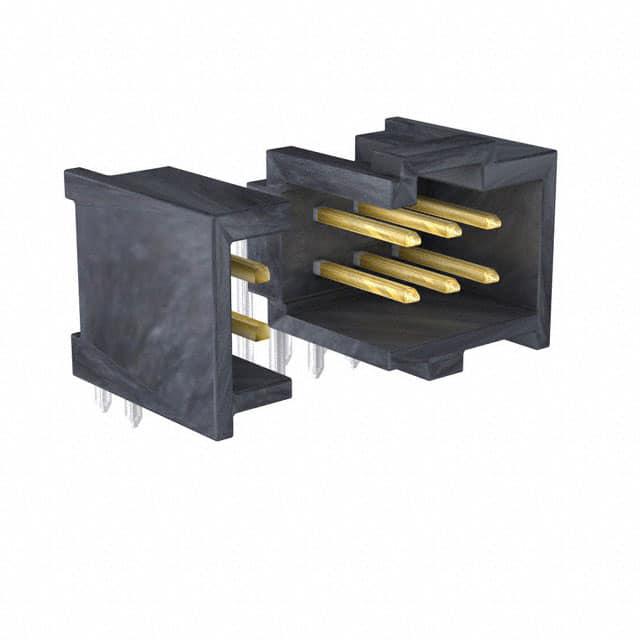

901303230

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Header,Latch Holder 2 30pin Male Pin 黑色 通孔安装 40.82mm(长度)*9.75mm(高度)
供应商型号: 901303230
供应商: 云汉优选
标准整包数: 10
MOLEX 矩形连接器 - 外壳 901303230

901303230概述

    C-Grid III 双排直插式护罩插头技术手册

    1. 产品简介


    C-Grid III 双排直插式护罩插头是一种专门设计用于电路连接的电子元器件。它具备双排针脚设计,提供良好的电连接性能和机械稳定性。该产品主要用于工业控制、通信设备、医疗设备以及各种需要高可靠性和紧凑设计的应用场景。

    2. 技术参数


    C-Grid III 双排直插式护罩插头的主要技术规格如下:
    | 针脚数量 | 针脚间距(mm) | 针脚长度(mm) | 塑料材质 | 颜色 | 尺寸规格 |
    |
    | 6 | 2.75 | 8.12 | 15%玻璃填充聚酯 | 黑色 | 见下文 |
    | 8 | 2.75 | 10.66 | 15%玻璃填充聚酯 | 黑色 | 见下文 |
    | 10 | 2.75 | 13.20 | 15%玻璃填充聚酯 | 黑色 | 见下文 |
    | 12 | 2.75 | 15.74 | 15%玻璃填充聚酯 | 黑色 | 见下文 |
    | ... | ... | ... | ... | ... | ... |
    尺寸规格的具体数据如下:
    | 针脚数量 | 体长(mm) | 体宽(mm) | 插针长(mm) |

    | 6 | 9.96 | 9.96 | 8.12 |
    | 8 | 12.50 | 12.50 | 10.66 |
    | 10 | 15.04 | 15.04 | 13.20 |
    | 12 | 17.58 | 17.58 | 15.74 |
    | ... | ... | ... | ... |
    电气特性:
    - 额定电流:5A/针脚
    - 额定电压:125V
    - 接触电阻:≤20mΩ
    - 绝缘电阻:≥1000MΩ
    工作环境:
    - 工作温度范围:-40°C 至 +85°C
    - 储存温度范围:-55°C 至 +125°C
    - 相对湿度:≤85%(不结露)

    3. 产品特点和优势


    C-Grid III 双排直插式护罩插头具有以下特点和优势:
    - 高可靠性:采用15%玻璃填充聚酯材料,具有优良的机械强度和耐温性能,适合长时间稳定运行。
    - 高性能连接:采用精密制造工艺,确保每个针脚的准确对齐和稳定接触。
    - 多功能设计:双排设计增加了针脚密度,满足高密度连接需求。
    - 环境适应性强:适用于多种恶劣环境,如高温、高湿等。
    - 广泛的适用性:适用于工业控制、通信、医疗等多个领域,具备良好的通用性和兼容性。

    4. 应用案例和使用建议


    C-Grid III 双排直插式护罩插头广泛应用于各种电路板连接和系统集成场景。以下是一些典型的应用案例:
    - 工业控制系统:作为PLC控制器与继电器之间的连接,提高系统的可靠性和稳定性。
    - 通信设备:用于服务器和交换机之间的高速数据传输接口。
    - 医疗设备:用于各种医疗仪器内部电路的连接,保证信号传输的准确性。
    使用建议:
    - 在安装过程中,应确保插头与插座完全对齐后再插入,避免针脚损坏。
    - 定期检查插头和插座的清洁度,防止灰尘和杂质影响连接质量。
    - 根据实际应用需求选择合适的型号和配置,以达到最佳的连接效果。

    5. 兼容性和支持


    C-Grid III 双排直插式护罩插头具有广泛的兼容性,能够与各种标准电路板和连接器相匹配。同时,厂商提供了详尽的技术支持文档和售后服务,确保用户能够在使用过程中获得及时的帮助和支持。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题1:插拔时出现卡顿现象
    - 解决方法:检查插头和插座是否干净无污渍,必要时可使用酒精棉球清洁。
    - 问题2:插拔几次后针脚出现磨损
    - 解决方法:更换新插头或插座,确保接触面平整且无损伤。
    - 问题3:插头与插座连接不稳定
    - 解决方法:确认插头和插座的型号和规格是否匹配,检查针脚是否有变形或损坏。

    7. 总结和推荐


    综上所述,C-Grid III 双排直插式护罩插头凭借其高可靠性、高性能和多功能设计,成为众多电子设备和系统连接的理想选择。无论是在工业控制、通信还是医疗等领域,该产品都能提供卓越的性能和稳定的连接体验。强烈推荐给需要高质量连接解决方案的专业人士和企业用户。
    如果您有任何疑问或需要进一步的技术支持,请随时联系我们的技术支持团队。

901303230参数

参数
触头类型 Male Pin
紧固类型 -
排数 2
触头端接 -
针脚数 30pin
类型 Header,Latch Holder
颜色 黑色
长*宽*高 40.82mm(长度)*9.75mm(高度)
安装方式 通孔安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 托盘

901303230厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

901303230数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 901303230 901303230数据手册

901303230封装设计

查看详情并下载
Symbol
Footprint
3D Model
