首页  >  产品百科  >  0039012061

0039012061

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Molex 连接器外壳, 6路, 4.2mm节距, 2行
供应商型号: 21M-0039012061
供应商: 云汉优选
标准整包数: 1

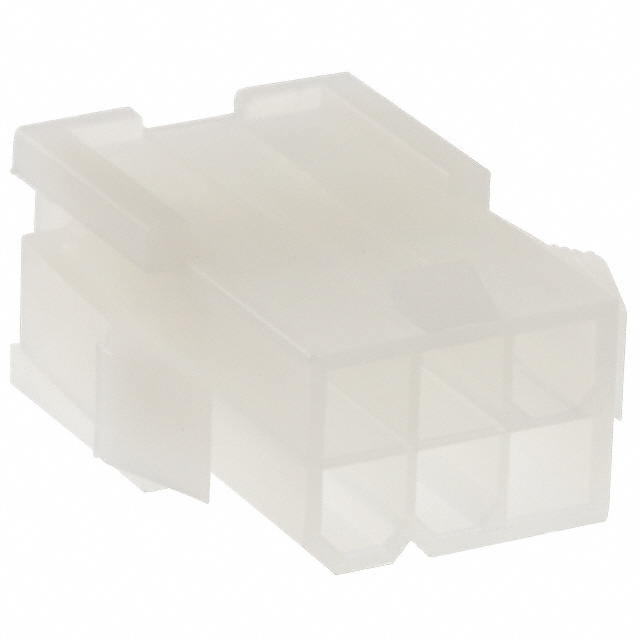

MOLEX 矩形连接器 - 外壳 0039012061

0039012061概述

    Mini-Fit Jr. 插头外壳产品技术手册

    产品简介


    Mini-Fit Jr. 插头外壳是一种专为电源、线对板和线对线连接设计的高性能连接器。该产品属于Molex公司的Mini-Fit系列,具有双重行布局,包含6个电路,采用UL 94V-2阻燃等级的尼龙材料制造,带有面板安装耳。该产品广泛应用于需要高可靠性连接的应用场景,如工业自动化、通信设备和消费电子产品等。

    技术参数


    - 电路数: 最大6个电路
    - 颜色: 自然色(树脂)
    - 极化: 与匹配部件极化
    - 阻燃等级: UL 94V-2
    - 性别: 公头
    - 面板安装: 支持
    - 温度范围: -40°C至+105°C
    - 针间距: 4.20mm(匹配接口和端接接口)
    - 重量: 2.250克
    - 认证: CSA LR19980, UL E29179
    - 最大电流: 每个电路最大13A(当与45750系列终端配合使用时)

    产品特点和优势


    Mini-Fit Jr. 插头外壳的主要特点是其坚固耐用的设计和高可靠性。尼龙材料确保了良好的机械强度和耐热性能,而UL 94V-2阻燃等级则保证了在高温和火源条件下的安全性能。此外,面板安装耳的设计使其易于安装在各种面板上,提供了灵活性和便利性。

    应用案例和使用建议


    Mini-Fit Jr. 插头外壳适用于多种应用场合,例如工业控制系统、通信设备和消费电子产品。这些应用通常需要高度可靠和稳定的连接。为了确保最佳性能,建议在使用前仔细检查所有连接器的兼容性,并遵循制造商提供的安装指南。

    兼容性和支持


    Mini-Fit Jr. 插头外壳与Mini-Fit Jr. 接收器外壳(型号5557)和Mini-Fit TPA2-to-Mini-Fit TPA2电缆组件(型号45135)兼容。Molex公司提供全面的技术支持和售后服务,以确保用户能够顺利使用该产品。

    常见问题与解决方案


    1. 问题: 插头外壳无法正确插入接收器。
    - 解决方案: 确保插头外壳和接收器之间的极化正确,并且针间距一致。

    2. 问题: 连接不稳定。
    - 解决方案: 检查插头外壳和接收器之间的接触是否紧密,并确保所有电路均已正确连接。

    总结和推荐


    Mini-Fit Jr. 插头外壳凭借其卓越的性能和可靠性,在多个行业中得到了广泛应用。其坚固耐用的设计、高电流承载能力和广泛的适用性使其成为连接解决方案的理想选择。因此,强烈推荐使用该产品,特别是在需要高可靠性的应用场景中。
    通过上述内容,我们可以看到Mini-Fit Jr. 插头外壳是一款非常实用且可靠的连接器产品,具备广泛的适用性和优秀的性能表现。希望本文能帮助您更好地了解该产品的特性和应用。

0039012061参数

参数
颜色 自然色
触头类型 Male Pin
紧固类型 滑锁
排数 2
触头端接 压接
针脚数 6pin
类型 Locking Ramp,Plug
长*宽*高 19.2mm*23.9mm*12mm
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

0039012061厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0039012061数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 0039012061 0039012061数据手册

0039012061封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2647 ¥ 2.2103
50+ $ 0.2541 ¥ 2.1219
200+ $ 0.2499 ¥ 2.0866
500+ $ 0.2435 ¥ 2.0335
库存: 2
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 2.21
直接购买
加入购物车
