477320361

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Header,Latch Lock 3 36pin Male Pin 通孔安装 69.9mm(长度)*49mm(高度)
供应商型号: 477320361
供应商: 云汉优选
标准整包数: 1
MOLEX 矩形连接器 - 外壳 477320361

477320361概述


    产品简介

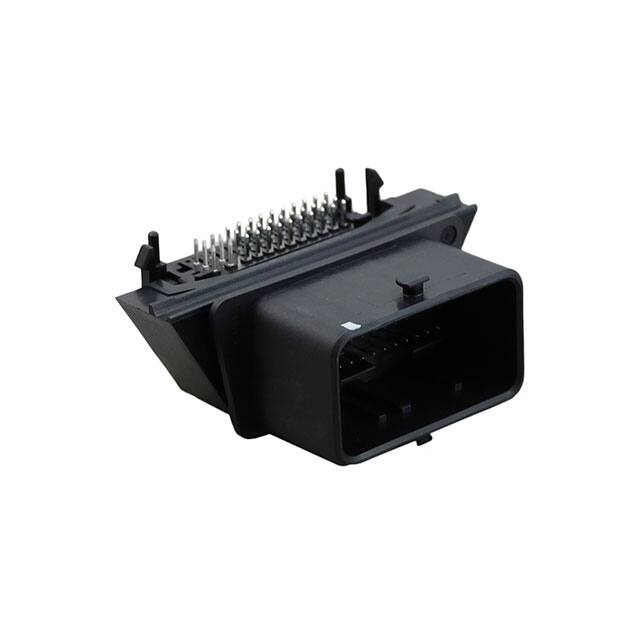

    CMC密封式混合模块化连接器是一种高可靠性、多功能的电子连接器件,适用于汽车、电源及板对板连接领域。该产品采用直角设计,具有2.50mm、3.50mm和3.70mm三种不同的接触间距,总共包含36个电路通道。产品主体材料为铜合金,并采用锡作为接触和焊接端子镀层,确保长期稳定的工作性能。此外,它具备20次插拔循环耐久度,工作温度范围可达-40°C至+105°C,表现出色的环境适应能力。

    技术参数


    - 接触间距:2.50mm、3.50mm、3.70mm
    - 最大电流:6.0A(每触点)
    - 最高电压:14V DC
    - 操作温度范围:-40°C 至 +105°C
    - 电路数量:总36个(包含6个1.5mm终端和30个0.635mm终端)
    - 材料:铜合金主体、接触镀层锡、焊接端子镀层锡、树脂基座为聚酯材料
    - 包装类型:托盘包装
    - 表面安装兼容性:无
    - 引脚数目:三排

    产品特点和优势


    该连接器通过其紧凑的设计,在有限的空间内实现了高度集成的解决方案,非常适合于汽车、电源和板对板系统等场合。它的36个电路通道提供足够的灵活性,可以满足各种复杂的应用需求。同时,20次的插拔循环耐久度和宽广的操作温度范围,使其具备极高的可靠性和稳定性。这些特性使得CMC密封式混合模块化连接器在市场上具有明显的竞争优势。

    应用案例和使用建议


    CMC密封式混合模块化连接器广泛应用于汽车内部控制系统、电源管理系统以及需要高密度连接的各种工业设备中。对于使用者而言,建议在安装前仔细阅读技术手册中的具体指南,以确保正确的焊接工艺和装配步骤能够被执行,从而最大限度地发挥产品的性能。同时,对于某些特殊应用环境,比如高温环境,可以考虑使用合适的散热措施来保护连接器,延长其使用寿命。

    兼容性和支持


    此款连接器与其他特定的CMC接收器兼容,如型号643202311和643204311。制造商提供了全面的技术支持和服务,包括产品文档、安装指南和售后服务等,以帮助客户更好地理解和使用产品。

    常见问题与解决方案


    - 问题1:如何确定正确的产品型号?
    - 解答:检查产品描述中的系列号(如47732)和所需电路数,对照技术手册中的详细信息进行选择。

    - 问题2:连接器的最大电流限制是多少?
    - 解答:每触点最大电流为6.0A,使用时请确保不超过此限制以避免过热。

    - 问题3:是否可定制不同颜色的连接器?
    - 解答:目前仅提供黑色选项,如有其他颜色需求,需联系销售代表了解定制服务。

    总结和推荐


    综上所述,CMC密封式混合模块化连接器凭借其高性能、高可靠性和广泛的适用范围,在众多同类产品中脱颖而出。其卓越的电气特性和环境适应能力使其成为汽车、电源和板对板系统领域的理想选择。无论是从技术规格还是实际应用角度来看,这都是一款值得推荐的优质产品。建议潜在用户根据自身项目需求,进一步咨询专业的技术支持团队以获取更详细的指导。

477320361参数

参数
触头类型 Male Pin
紧固类型 -
排数 3
触头端接 -
针脚数 36pin
类型 Header,Latch Lock
颜色 -
长*宽*高 69.9mm(长度)*49mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,托盘

477320361厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

477320361数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 477320361 477320361数据手册

477320361封装设计

查看详情并下载
Symbol
Footprint
3D Model
