首页  >  产品百科  >  0050579219

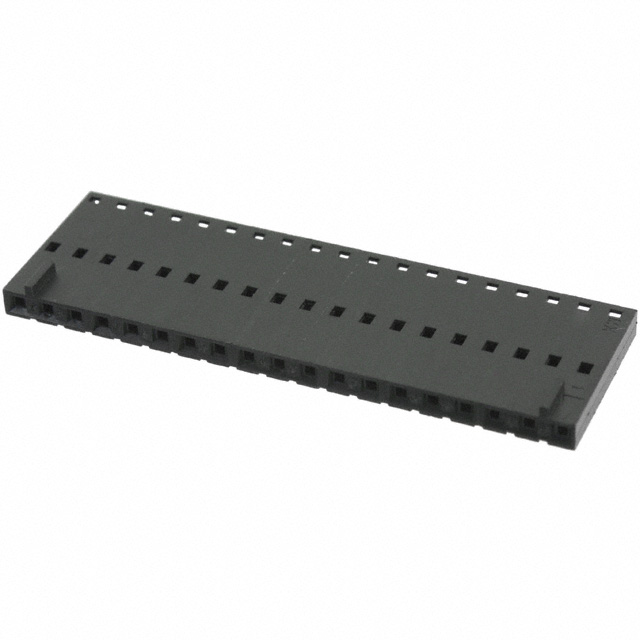

0050579219

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Receptacle 1 19pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装 48.23mm(长度)*3.53mm(高度)
供应商型号: WM5352-ND
供应商: Digi-Key
标准整包数: 3000
MOLEX 矩形连接器 - 外壳 0050579219

0050579219概述


    产品简介


    单排可堆叠线性(SL)连接系统是一种适用于高密度信号应用的模块化连接解决方案。该系统涵盖了从低矮的锁定垂直和直角头到低矮外壳,以及用于绝缘位移技术(IDT)的预组装单件式插针和插座连接器,还包括用于模组化线对线远程互连的面板安装装置。这种系统的设计提供了设计灵活性,并能够配合工具实现自动化的线束制造能力。

    技术参数


    电气参数:
    - 电压: 250V
    - 电流:
    - 1.2A(28AWG)
    - 1.8A(26AWG)
    - 3.0A(24AWG)
    - 3.0A(22AWG)
    温度范围:
    - 操作温度: -40°C 至 +105°C
    - 非操作温度: -40°C 至 +105°C
    环境参数:
    - 处理温度:
    - 插头:通孔波峰焊接最高260°C
    - 表面贴装(SMT)和通孔膏体焊接最高245°C

    产品特点和优势


    1. 高密度信号适配: SL连接系统专为高密度信号应用而设计,确保了紧凑和高效的布局。
    2. 多样的终端类型: 支持多种类型的终端,包括高力终端,满足不同应用场景的需求。
    3. 良好的兼容性: 支持各种不同的安装方式,如垂直和直角安装,适应不同结构的设备。
    4. 材料耐用: 采用磷青铜材料和金/锡电镀层,确保长期使用下的稳定性和耐腐蚀性。
    5. 全面的安全认证: 已获得UL和CSA认证,确保产品符合安全标准。

    应用案例和使用建议


    应用案例:
    - 该系统广泛应用于汽车电子、工业控制、消费电子等多个领域。例如,在汽车内部电子控制系统中,它能够提供高效且可靠的信号传输,支持复杂的传感器网络。
    使用建议:
    - 在实际使用中,确保严格按照技术手册中的指引进行装配和维护,以达到最佳性能。对于复杂应用,可以考虑寻求专业的技术支持或咨询制造商。


    兼容性和支持


    - 兼容性: 该系统能够与不同类型的电缆,如Molex电缆一起使用,保证了良好的互换性。
    - 支持和维护: 制造商提供详尽的技术文档和售后服务,帮助用户更好地理解和使用该系统。

    常见问题与解决方案


    - 问题1: 连接器插入时感到困难。
    - 解决方法: 确保连接器正确对齐,并检查是否有任何物理损坏或杂质。
    - 问题2: 长期使用后出现接触电阻增加。
    - 解决方法: 定期进行清洁和检查,确保连接器保持良好的接触状态。

    总结和推荐


    SL单排可堆叠线性连接系统以其高密度信号传输能力、广泛的适用性及卓越的机械和环境性能脱颖而出。它不仅适用于多种电子产品,还能在恶劣环境下保持可靠的工作表现。强烈推荐给需要高性能连接解决方案的用户。

0050579219参数

参数
排数 1
触头端接 压接
针脚数 19pin
类型 Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
长*宽*高 48.23mm(长度)*3.53mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

0050579219厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0050579219数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 0050579219 0050579219数据手册

0050579219封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.7021 ¥ 5.8759
库存: 0
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 0
直接购买
加入购物车
