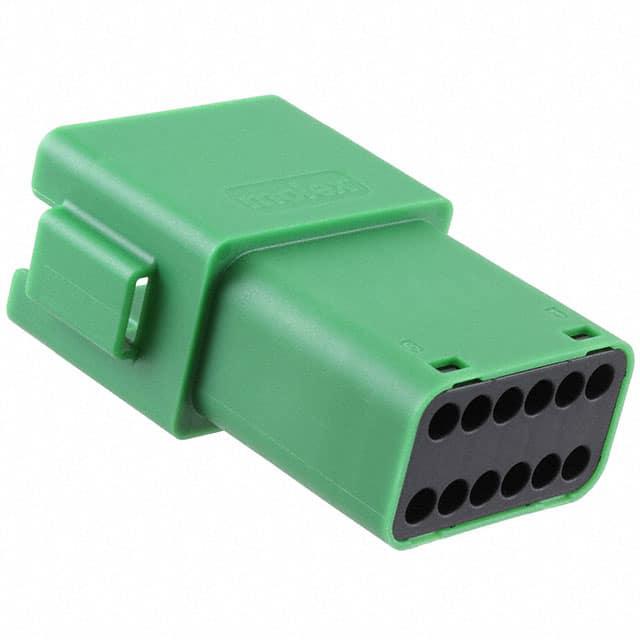

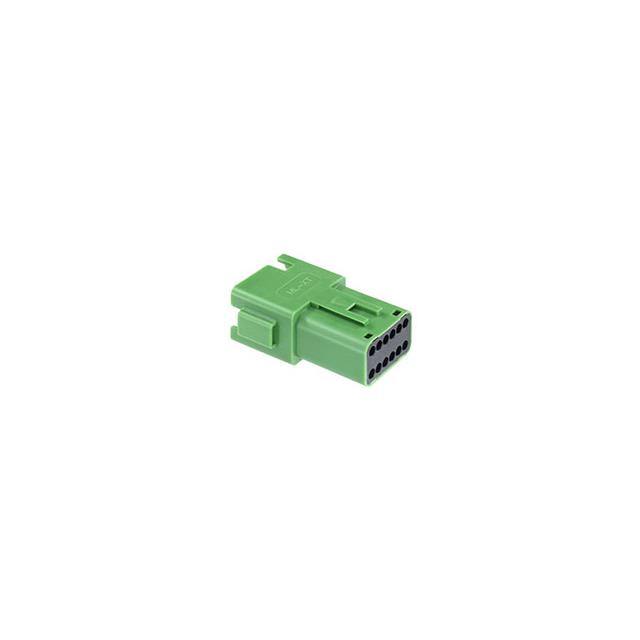

934446233

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Holder,Receptacle 2 12pin Male Pin 压接 绿色 导线安装,自由悬挂,通孔安装 54.12mm(高度)
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形连接器 - 外壳 934446233

934446233概述


    产品简介


    ML-XT CV CONN 系列
    ML-XT CV CONN 系列是专为商用汽车设计的电源及信号线到线连接系统。该系统包含 7 种电路尺寸:2、3、4、6、8、12 和 18 电路。产品终端通过冷压技术(Crimp Technology)应用于 20 到 12AWG 的电线。虽然产品资格认证主要是基于 2 电路连接器的测试结果,但其他电路尺寸的单独测试和部分测试序列也可按需提供。

    技术参数


    - 电流和适用电线
    - AWG 20:7.5 安培
    - AWG 18:10 安培
    - AWG 16:13 安培
    - AWG 14:13 安培

    - 温度范围
    - 工作温度:-55°C 至 +125°C
    - 非工作温度:-55°C 至 +125°C
    - 视觉要求
    - 目视检查:符合 SAE J2030, 6.1 和 6.27 的标准要求,无任何缺陷。

    - 电气要求
    - 低电压电阻:最大初始值为 10.0 毫欧姆,耐久性测试后为 20.0 毫欧姆。
    - 绝缘电阻:1000 VDC 测试条件下,最小值为 20 兆欧。
    - 连接电阻:在额定电流下,电压降不超过特定表中的限制。
    - 电流测试:在 125°C ± 3°C 下进行,电压降不超过特定表中的限制。
    - 电流循环测试:经过多个温度循环,确保性能稳定。
    - 机械要求
    - 插拔力:最大值为 135N。
    - 终端保持力:在 110N 负载下持续 1 分钟,无终端脱落。
    - 冲击测试:在三个轴向上的振动耐受性试验。
    - 跌落测试:从高度为 750mm 的位置自由跌落到混凝土地面。

    - 环境要求
    - 热冲击:在 -55°C 至 +125°C 温度范围内无损坏。
    - 温湿度循环:经历多轮温湿度变化。
    - 盐雾测试:连续 96 小时暴露于盐雾环境中,无腐蚀迹象。
    - 液体浸泡:在不同液体中浸泡无损坏。
    - 水浸测试:在水中浸泡无湿气进入。
    - 灰尘测试:在灰尘环境中,无功能损害。
    - 压力喷射测试:承受压力喷射后无绝缘电阻损害。
    - 维护老化:经多次插拔无损害。
    - 温度寿命:1000 小时高温耐受无损坏。
    - 紫外线影响:长时间紫外线照射无损害。

    产品特点和优势


    ML-XT CV CONN 系列具备以下独特功能和优势:
    - 高可靠性:通过多项严格测试验证,适用于极端条件下的工业应用。
    - 广泛适用性:涵盖多种电路尺寸,适用于各种复杂的商用车辆系统。
    - 高性能材料:采用高阻燃材料,确保长期使用安全可靠。
    - 简便安装:冷压终端技术简化了安装过程,节省时间和成本。
    - 抗环境因素:能抵御恶劣环境,如高温、低温、盐雾、灰尘和振动等。

    应用案例和使用建议


    ML-XT CV CONN 系列广泛应用于商用车辆中,例如卡车、公交车等。根据手册中的应用场景示例,这种连接器可以用于高压供电系统、传感器信号传输、通信系统等多个方面。具体使用建议如下:
    - 集成复杂系统:ML-XT CV CONN 可以高效地集成多条电路,减少空间占用,提高系统的可靠性和安全性。
    - 恶劣环境适应:特别适合在多尘、潮湿或极端温度变化的环境下使用,提供更好的保护和稳定性。
    - 易于维护:使用后的维护较为简便,能够快速更换部件,确保系统正常运行。

    兼容性和支持


    ML-XT CV CONN 系列产品具有良好的兼容性,可与多种商用车辆设备配套使用。厂商提供详尽的技术支持文档和售后维护服务,确保用户在使用过程中得到及时的帮助和支持。

    常见问题与解决方案


    - 问题一:插拔力过大,难以操作。
    - 解决方案:检查连接器是否正确插入,确保接触良好,如有必要,可以调整终端紧固程度。

    - 问题二:电路电阻过高,导致电压降增加。
    - 解决方案:检查终端是否正确冷压,并且没有虚接,如有必要重新冷压终端。

    - 问题三:环境测试通过后出现故障。
    - 解决方案:确认是否按照手册要求正确进行环境测试,检查是否有漏检的项目,并确保环境参数在允许范围内。

    总结和推荐


    总体来看,ML-XT CV CONN 系列是一款专为商用车辆设计的高性能连接器,拥有出色的性能指标和广泛的应用范围。其强大的抗环境能力和稳定的电气特性使其成为高端商用车辆的理想选择。综合以上各方面考虑,强烈推荐使用 ML-XT CV CONN 系列连接器。

934446233参数

参数
触头端接 压接
针脚数 12pin
类型 Latch Holder,Receptacle
颜色 绿色
触头类型 Male Pin
紧固类型 -
排数 2
长*宽*高 54.12mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 盒装,散装,袋装
