首页  >  产品百科  >  5041930500

5041930500

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Holder,Receptacle 1 5pin Non-Gendered 压接 自然色 导线安装,自由悬挂,通孔安装 8.25mm*4mm*4mm
供应商型号: WM10576-ND
供应商: Digi-Key
标准整包数: 1

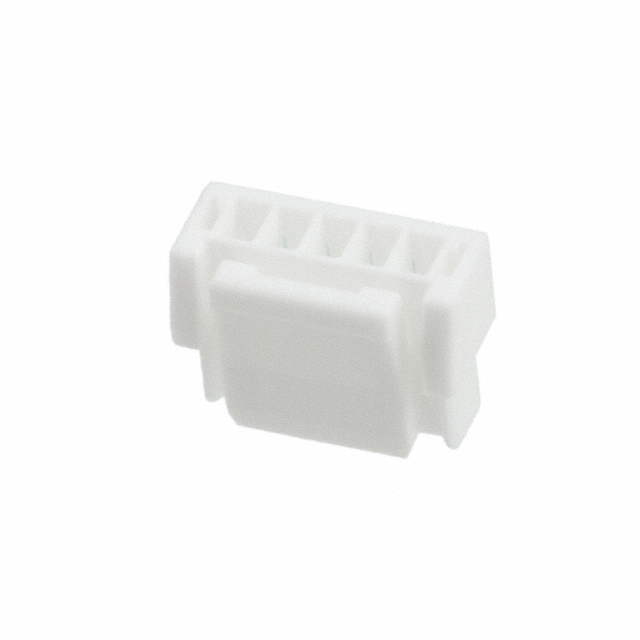

MOLEX 矩形连接器 - 外壳 5041930500

5041930500概述

    Micro-Lock 1.25mm Pitch SMT Wire-to-Board System:紧凑型连接器领域的卓越选择
    Micro-Lock 1.25mm Pitch SMT Wire-to-Board System是一款专为各种行业紧包装应用设计的高性能连接器系统。该系统以极小的整体尺寸和最高的电流承载能力著称,是所有类似间距正锁系统的佼佼者。同时,它提供了广泛的接合配置和出色的插针及端子保护,使其成为需要空间节约和多样化接合的应用的理想选择。

    产品简介


    Micro-Lock 1.25mm Pitch SMT Wire-to-Board System主要适用于需要高度空间利用率和多种接合方式的应用场景。其可提供单行和双行版本,并支持直角和直角配置,能够满足不同应用场景的需求。此外,该系统还广泛应用于消费电子、网络通信、数据通讯、游戏设备、照明设备、医疗设备和汽车电子等多个领域。

    技术参数


    Micro-Lock 1.25mm Pitch SMT Wire-to-Board System的技术规格如下:
    - 额定电压:50V AC/DC
    - 额定电流:1.5A
    - 接触电阻:最大20毫欧姆
    - 绝缘电阻:最小100兆欧姆
    - 耐压测试:交流500V持续1分钟
    - 插拔次数:至少30次
    - 操作温度范围:-40°C至+85°C
    - 防火等级:非阻燃

    产品特点和优势


    Micro-Lock 1.25mm Pitch SMT Wire-to-Board System的特点和优势:
    - 紧凑设计:系统整体尺寸小巧,适合紧密安装。
    - 低插入力:通过锡镀层实现,易于操作且成本效益高。
    - 双点锁定:提供双点正面锁定,确保稳固接合。
    - 防撞插针保护:防止接头插针在倾斜接合时弯曲或损坏。
    - 低卤素材料:系统采用低卤素材料,不仅环保,而且符合严格的环境标准。
    - 安全可靠:独特的拇指锁设计,提供双重锁定保障和良好的插合确认感。

    应用案例和使用建议


    Micro-Lock 1.25mm Pitch SMT Wire-to-Board System适用于多个行业和应用场景,例如:
    - 消费电子(如LED电视、家庭音频设备、机顶盒、电饭煲)
    - 网络/电信(如集线器/路由器、调制解调器)
    - 数据通讯(如台式电脑、存储设备、打印机、传真机)
    - 游戏设备(如老虎机/扑克机、弹珠机)
    - 照明(如投影仪、变压器)
    - 医疗(如CT扫描仪、便携设备)
    - 汽车电子(如音频、导航)
    对于这些应用场景,建议优先考虑系统的抗压性能和稳固性,特别是面对频繁插拔的情况。同时,低插入力特性也使其在某些自动化生产环境中具有更高的操作效率。

    兼容性和支持


    Micro-Lock 1.25mm Pitch SMT Wire-to-Board System与其他电子元器件的兼容性良好。厂商提供了丰富的型号选项,包括单行和双行版本、直角和垂直接头等多种配置。此外,该系统完全符合RoHS和低卤素标准,确保了环保和安全性。

    常见问题与解决方案


    根据技术手册中的常见问题和解决方案,以下是几个可能遇到的问题及其解决方案:
    - 问题:接合不稳定
    解决方案:确保正确插入,并检查是否有足够的锁定力度。
    - 问题:接触电阻过高
    解决方案:检查接头和插针是否清洁,必要时进行更换。
    - 问题:无法正确对齐
    解决方案:检查接头和插针的公差,必要时使用辅助工具进行校准。

    总结和推荐


    Micro-Lock 1.25mm Pitch SMT Wire-to-Board System凭借其紧凑的设计、可靠的锁定机制和广泛的应用范围,在电子连接器领域展现出强大的市场竞争力。其环保材料、良好的耐用性和多样化的配置选项使得它成为众多应用场景下的理想选择。因此,强烈推荐在空间受限和高性能要求的应用中使用该系统。

5041930500参数

参数
颜色 自然色
触头类型 Non-Gendered
紧固类型 -
排数 1
触头端接 压接
针脚数 5pin
类型 Latch Holder,Receptacle
长*宽*高 8.25mm*4mm*4mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 停产
包装方式 散装,托盘,袋装

5041930500厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5041930500数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 5041930500 5041930500数据手册

5041930500封装设计

查看详情并下载
Symbol
Footprint
3D Model
