0512271000

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Conn Housing M 10 POS 2mm Crimp ST Cable Mount Bag
供应商型号: WM20288-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 矩形连接器 - 外壳 0512271000

0512271000概述


    产品简介

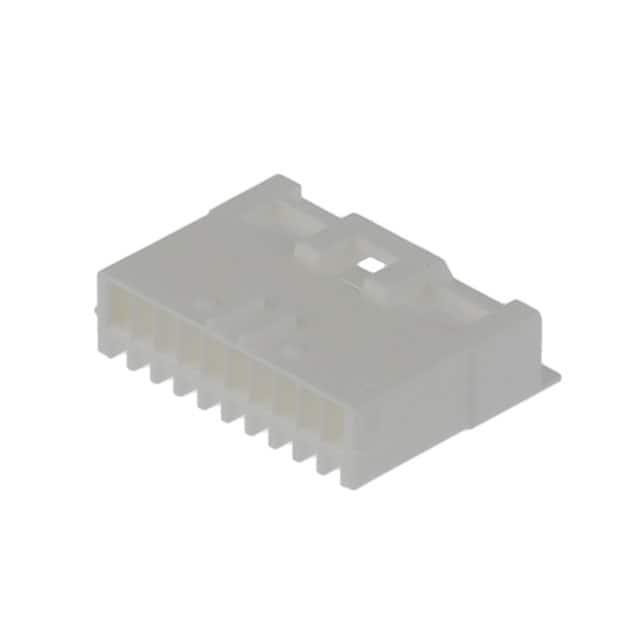

    产品名称:2.00mm Pitch MicroTPA Wire-to-Wire Plug Housing
    产品描述: 本产品是一款适用于信号传输和线对线连接的插头座。它具有10个电路通道,采用自然树脂材料制成,具有正向锁定功能,确保连接可靠稳定。主要应用于需要高可靠性和稳定性的各种电子设备中。
    产品类型: 连接器外壳
    主要功能:
    - 用于信号传输和线对线连接。
    - 采用2.00mm间距设计。
    - 正向锁定功能,防止意外断开。
    - 支持10个电路通道。
    应用领域:
    - 电信设备
    - 工业控制设备
    - 汽车电子系统
    - 家用电器

    技术参数


    基本参数:
    - 额定电路数:10个
    - 插针间距:2.00mm
    - 材料:聚酯树脂
    - 色彩:自然(透明)
    电气特性:
    - 电压:不详(根据具体应用确定)
    - 电流:不详(根据具体应用确定)
    - 工作温度范围:-40°C 到 +105°C
    物理特性:
    - 插针数:10个
    - 电路最大数:10个
    - 线材数量:无限制
    - 端子类型:无指定
    - 包装类型:袋装
    工作环境:
    - 操作温度范围:-40°C 至 +105°C

    产品特点和优势


    产品特点:
    - 采用正向锁定设计,保证连接的可靠性。
    - 使用耐高温的聚酯树脂材料,可在极端环境下工作。
    - 支持高达10个电路通道,满足多种应用需求。
    产品优势:
    - 高稳定性:通过正向锁定确保连接不会意外松脱。
    - 广泛适用性:适用于不同类型的电子设备和系统。
    - 长寿命:耐高温材料延长使用寿命。
    - 环境友好:符合RoHS等环保标准。

    应用案例和使用建议


    应用案例:
    - 电信基站:用于设备之间的信号传输。
    - 工业自动化设备:确保控制系统信号的稳定传输。
    - 汽车电子系统:例如传感器连接,提高驾驶安全性。

    使用建议:
    - 在选择端子时,应根据具体的应用场景选择合适的型号和规格。
    - 连接时应严格按照说明书操作,避免损坏端子。
    - 在高温或低温环境下使用时,应考虑端子的耐温性能。

    兼容性和支持


    兼容性:
    - 与MicroTPA系列中的其他部件兼容,如MicroTPA插座外壳、终端位置保障件等。
    支持和服务:
    - 厂商提供详尽的技术文档和应用指南。
    - 通过电话和电子邮件提供技术支持。
    - 可提供样品供客户测试。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题:连接不稳定
    - 解决方案: 确保正向锁定功能正常工作。检查是否有杂物阻碍插针。

    2. 问题:无法插入端子
    - 解决方案: 确认端子和插孔的位置正确,并且端子没有变形。

    3. 问题:接触不良
    - 解决方案: 检查端子是否完全插入并紧固到位。确保连接器外壳和端子保持清洁。

    总结和推荐


    产品综合评价:
    - 优点:
    - 高度可靠的正向锁定设计,确保连接稳定。
    - 采用耐高温的聚酯树脂材料,适应广泛的温度范围。
    - 广泛的电路通道数量,满足多种应用需求。
    结论:
    鉴于该产品的卓越性能和广泛的适用范围,我们强烈推荐此款2.00mm Pitch MicroTPA Wire-to-Wire Plug Housing用于需要高可靠性和稳定性的电子设备。无论是电信、工业自动化还是汽车电子系统,这款产品都是一个理想的选择。

0512271000参数

参数
紧固类型 -
排数 1
触头端接 压接
针脚数 10pin
类型 Latch Holder,Plug
颜色 自然色
触头类型 Male Pin
长*宽*高 6.6mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

0512271000厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0512271000数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 0512271000 0512271000数据手册

0512271000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.299 ¥ 2.7035
10+ $ 0.2519 ¥ 2.2771
25+ $ 0.236 ¥ 2.1336
50+ $ 0.2249 ¥ 2.0337
100+ $ 0.2011 ¥ 1.8183
250+ $ 0.1884 ¥ 1.7038
500+ $ 0.1728 ¥ 1.5472
1000+ $ 0.1645 ¥ 1.4732
3000+ $ 0.1522 ¥ 1.3633
库存: 26226
起订量: 1 增量: 1
