2002772205

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Holder,Plug 1 5pin Male Pin 压接 自然色 卡入式安装,按扣安装,面板安装
供应商型号: Q-2002772205
供应商: 期货订购
标准整包数: 7200

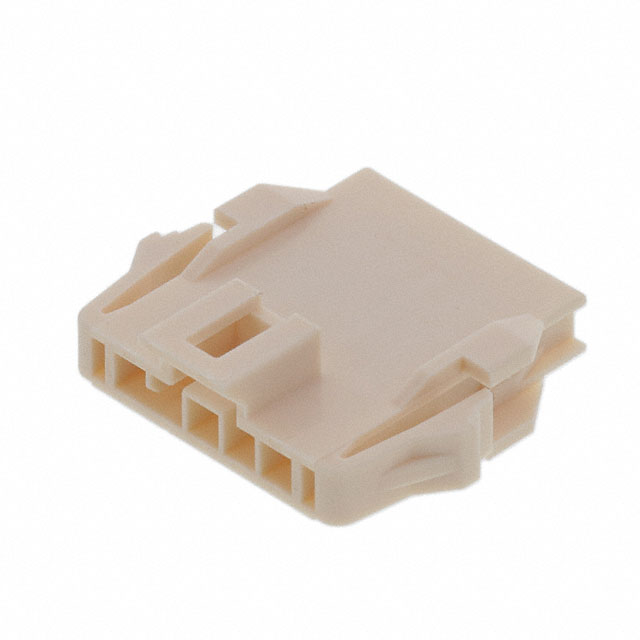

MOLEX 矩形连接器 - 外壳 2002772205

2002772205概述

    Nano-Fit Power Connectors 技术手册

    产品简介


    Nano-Fit Power Connectors 是一款适用于各种应用的高电流密度电源连接器。该连接器提供高达8.0A的电流,采用2.50mm间距设计,具备独特的键控选项以确保正确匹配,并且具有终端位置保证(TPA)保持器,可防止终端松动。这些连接器广泛应用于消费电子、家用电器、电信网络、汽车工业、航空航天和国防以及工业等领域。

    技术参数


    - 电压(最大值):250V
    - 电流(最大值):8.0A
    - 接触电阻:10毫欧姆寿命变化
    - 绝缘耐压:1500V
    - 绝缘电阻:1000兆欧姆
    - 接触插入力:2.5N
    - 接触保留力到外壳:27N
    - 插入力到PCB:5N
    - 配接力:3N
    - 分离力:3N
    - 耐久性(最小值):锡20次循环,金50次循环
    - 插头接触材料:高导电铜
    - 接头材料:LCP UL 94V-0
    - 插针材料:尼龙 UL 94V-0
    - 工作温度范围:锡-40至+105°C,金-40至+115°C
    - 厚度:1.60和2.40mm
    - 认证:UL E29179、CSA LR19980
    - RoHS合规性:是
    - 无卤素:是
    - 阻燃性能:是

    产品特点和优势


    1. 最小全隔离式插头:市场上最小的全隔离式插头,在尺寸受限的设计中提供更多的空间。
    2. 四点接触界面:提供冗余的二次电流路径,以确保长期性能和可靠性。
    3. 不同镀层选择:金和锡镀层,满足不同的成本需求同时符合性能标准。
    4. 多种机械键控和颜色编码选项:有助于防止误插。
    5. 稳定接触:保持稳定的接触,防止在处理和配接过程中损坏。
    6. TPA终端位置保证保持器:确保终端完全坐在插槽中以减少松脱,即使主保持特征失效也能保留终端。
    7. 正向锁合设计:确保连接器组件不会意外脱开。
    8. 多层板兼容:无需通孔即可使用。
    9. 卷盘包装:方便自动贴装。
    10. 低配接力:降低操作疲劳,提高电路应用的组装兼容性。

    应用案例和使用建议


    - 家用电器:如冰箱、洗衣机和干衣机。安装时确保电源线和接地线正确连接,避免短路风险。
    - 电信网络:如服务器和集线器。确保连接稳固,并定期检查接触情况。
    - 汽车工业:如内部照明和灯饰。在高温环境下使用时需注意热稳定性。
    - 医疗设备:如患者护理设备。确保连接器清洁并定期进行维护。

    兼容性和支持


    Nano-Fit Power Connectors 仅与 Nano-Fit 连接器和插座兼容,不支持竞争性交叉使用。终端和TPA保持器也必须使用相应的Nano-Fit产品。制造商提供全面的技术支持和维护服务。

    常见问题与解决方案


    1. Q: 如何检查连接器是否安装正确?
    - A: 检查连接器是否有视觉指示,确保终端完全插入并锁定。
    2. Q: 如何提高连接器的耐久性?
    - A: 定期清洁连接器,避免灰尘和杂质影响其性能。
    3. Q: 如何预防终端松动?
    - A: 使用TPA终端位置保证保持器,确保终端完全座落在插座中。

    总结和推荐


    Nano-Fit Power Connectors 在小空间内提供了高效可靠的电力传输解决方案。其独特的四点接触界面、多种机械键控和颜色编码选项、TPA终端位置保证保持器等功能使其在市场上具备显著的竞争优势。根据其优异的性能和广泛的适用范围,我们强烈推荐该产品用于各种高电流密度的应用场景。

2002772205参数

参数
触头端接 压接
针脚数 5pin
类型 Latch Holder,Plug
颜色 自然色
触头类型 Male Pin
紧固类型 -
排数 1
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

2002772205厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2002772205数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 2002772205 2002772205数据手册

2002772205封装设计

查看详情并下载
Symbol
Footprint
3D Model
