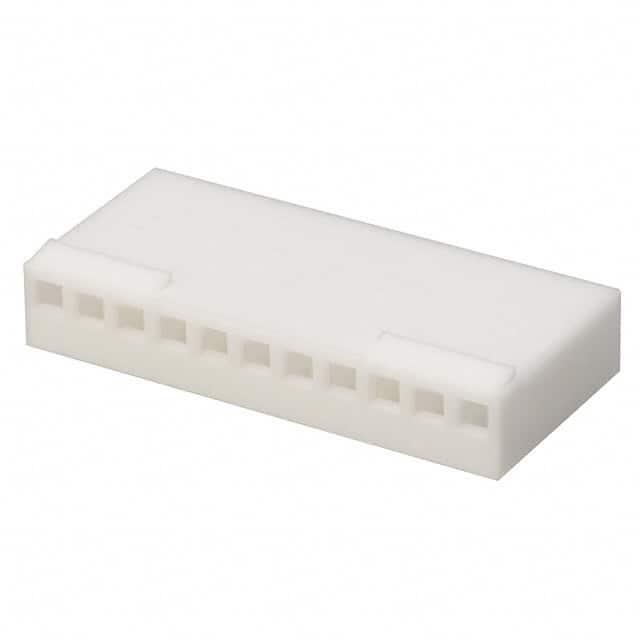

22-01-2117

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Locking Ramp,Receptacle 1 11pin 滑锁 Non-Gendered 压接 白色 导线安装,自由悬挂,通孔安装 12.7mm(高度)
供应商型号: N-22-01-2117
供应商: 云汉优选
标准整包数: 1
MOLEX 矩形连接器 - 外壳 22-01-2117

22-01-2117概述

    # 电子元器件产品技术手册

    1. 产品简介


    本产品为Molex公司的2695系列2.54mm间距Crimp Housing(端子座),专用于各种电子设备中实现电路连接与信号传输。该系列产品包含多种电路数量选择,如2至16通道,以满足不同应用需求。产品设计符合COSMETIC SPECIFICATION PS-45499-002标准,并通过UL508C认证。2695系列适用于多种行业,如工业自动化、医疗设备、通信系统及消费电子产品。
    主要功能
    - 支持22-30号线规的绝缘电线,确保可靠连接。
    - 提供多种颜色选择:白色和黑色模制外壳,增强识别性。
    - 设计兼容多种终端连接器系列,提供灵活应用可能性。
    应用领域
    广泛应用于仪器仪表、智能家居、汽车电子以及航空领域。

    2. 技术参数


    以下是根据产品手册整理出的关键技术参数列表:
    | 参数项目 | 规格描述 |

    | 电路数 | 2-16通道 |
    | 接触间距 | 2.54 mm ± 0.05 |
    | 最大允许线径 | 1.57 mm (.062 in) |
    | 材料 | A型:尼龙,UL94V-0级阻燃,白色;B型:尼龙,UL94V-0级阻燃,黑色 |
    | 成品类型 | 针对特定终端系列设计,例如2759、6459等 |
    | 包装形式 | 每包2695个 |
    | 温度范围 | 工作温度:-40°C至+85°C |
    | 插拔次数 | ≥500次 |

    3. 产品特点和优势


    2695系列端子座具有以下显著特点和优势:
    - 高可靠性:经过严格测试验证,确保长期稳定的电气性能。
    - 多样化选择:提供多款尺寸型号,满足个性化定制需求。
    - 易操作性:简单便捷的安装流程,支持直接插拔式连接。
    - 环保材料:采用符合RoHS要求的卤素自由材料制造。
    - 兼容性强:支持多个品牌的接线终端系列,提高通用性。

    4. 应用案例和使用建议


    应用场景
    此产品被广泛应用于需要快速且高效电路连接的场合,例如工业控制面板上的电源管理模块,以及各类传感器接口。在智能家居领域,它可用于门锁控制单元之间的信号传递。
    使用建议
    - 在安装前务必检查导线绝缘层厚度是否适合规定值。
    - 确保接头与对应终端完全匹配,避免接触不良。
    - 定期清洁端子座表面灰尘,防止因积尘影响接触质量。

    5. 兼容性和支持


    该产品可兼容多种主流终端连接器系列,如2759、6459、41572等,并新增对4809和8088系列的支持。Molectron公司提供详尽的技术文档和支持服务,涵盖产品规格说明、安装指南以及故障排查手册。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔时手感过紧 | 确认插针是否正确插入,必要时调整位置 |
    | 连接后出现接触电阻异常 | 检查是否有异物进入接缝处 |
    | 密封性能下降 | 更换新的密封圈 |

    7. 总结和推荐


    综合评估
    Molex 2695系列2.54mm间距Crimp Housing凭借其高稳定性、多样化的配置选项以及良好的市场口碑,在同类产品中脱颖而出。无论是从性能指标还是性价比角度来看,这都是一款值得信赖的选择。
    推荐结论
    强烈推荐给需要高质量端子座的工程师和技术人员。如果您正在寻找一款能够承受恶劣环境条件同时保持优异电气特性的连接解决方案,2695系列将是您的理想之选。

22-01-2117参数

参数
排数 1
触头端接 压接
针脚数 11pin
类型 Locking Ramp,Receptacle
颜色 白色
触头类型 Non-Gendered
紧固类型 滑锁
长*宽*高 12.7mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,袋装

22-01-2117厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

22-01-2117数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 22-01-2117 22-01-2117数据手册

22-01-2117封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.2491 ¥ 2.2656
1400+ $ 0.2112 ¥ 1.9204
2800+ $ 0.204 ¥ 1.8554
5800+ $ 0.1989 ¥ 1.809
18000+ $ 0.1948 ¥ 1.7719
库存: 4026
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 1132.8
