70287-1196

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2 4pin 推挽式 Male Pin 黑色 通孔安装 5.08mm(长度)*5.08mm(高度)
供应商型号: 538-70287-1196
供应商: Mouser
标准整包数: 1

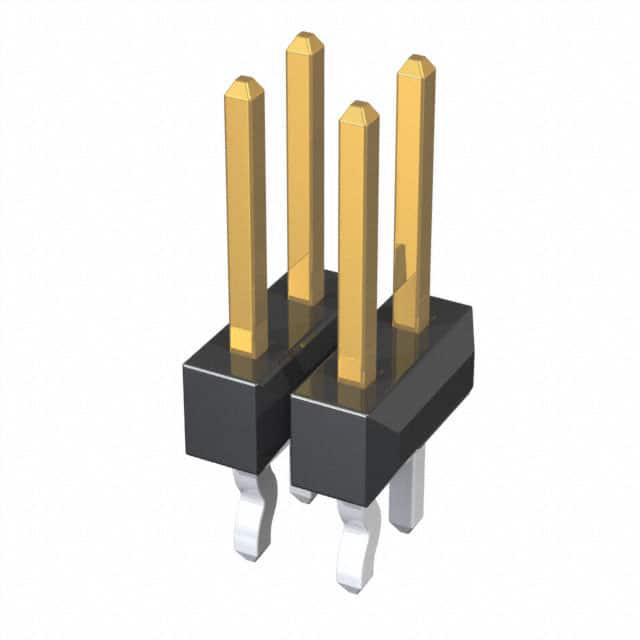

MOLEX 矩形连接器 - 外壳 70287-1196

70287-1196概述


    产品简介


    这款来自莫仕电子科技公司的电子元器件是一款高温度耐受型双排针座组件,配备0.025英寸方形针脚和0.100英寸间距。该组件具有固位尾部设计,适用于多种电路板配置。这种组件主要功能是用于各类高要求的应用场景,如汽车电子、工业控制、通信设备及消费电子产品中。

    技术参数


    | 参数 | 规格 |

    | 针脚直径 | 0.025英寸(0.635毫米) |
    | 间距 | 0.100英寸(2.54毫米) |
    | 固位尾部位置 | 根据电路数偶数针脚位于B行中间,奇数针脚位于B行中心和一侧 |
    | 材料 | 钨合金包覆液态晶体聚合物,黑颜色;针为铜合金 |
    | 表面处理 | 镀锡:最小厚度0.00381毫米(0.000150英寸);镍下层镀层:0.00127毫米(0.000050英寸);选择金:0.00038毫米(0.000015英寸),镀层锡:最小0.00191毫米(0.000075英寸) |
    | 额定推力 | 最小3磅(13.34牛顿) |
    | 包装方式 | 每个包装包含若干件 |

    产品特点和优势


    该组件采用高性能材料制造,能够在高温环境下保持稳定,适合严苛的工作环境。其独特的固位尾部设计确保了连接的可靠性,降低了接触电阻,提高了信号传输质量。此外,该组件可选配不同规格的镀层,以满足不同的应用需求。这些特性使其成为市场上具有高度竞争力的产品。

    应用案例和使用建议


    这种组件常被用于需要可靠连接的场合,例如汽车导航系统、医疗设备或工业控制系统中的接口连接。在使用时,应特别注意针脚的正确插入方向和位置,以避免损坏。如果要改善信号传输性能,可以考虑在连接区域使用额外的屏蔽措施。对于高振动环境,建议增加辅助固定结构,以增强整体稳定性。

    兼容性和支持


    该产品与其他符合标准规格的插头兼容。莫仕公司提供了详尽的技术支持和客户服务中心,帮助用户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确认插头完全插入到位,检查固位尾部的位置是否正确 |
    | 信号干扰 | 使用屏蔽电缆,尽量减少周围的电磁干扰源 |
    | 插入力过大 | 检查针脚是否有变形或损坏,必要时更换新的插头 |

    总结和推荐


    综上所述,这款高温度耐受型双排针座组件具有优异的性能和稳定的可靠性,适合广泛的应用场景。我们强烈推荐这一产品给那些需要在严苛环境中实现高效连接的用户。无论是在汽车、工业还是消费电子领域,这都是一个值得信赖的选择。

70287-1196参数

参数
类型 Breakaway,Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 2
触头端接 -
针脚数 4pin
长*宽*高 5.08mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 医疗级,汽车级,照明级,电信级,通用级
零件状态 在售
包装方式 散装

70287-1196厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

70287-1196数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 70287-1196 70287-1196数据手册
