0351410201

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Locking Ramp,Receptacle 1 2pin Male Pin 压接 自然色 导线安装,自由悬挂,通孔安装 13.5mm(长度)*26.8mm(高度)
供应商型号: WM2309-ND
供应商: Digi-Key
标准整包数: 1000
MOLEX 矩形连接器 - 外壳 0351410201

0351410201概述


    产品简介

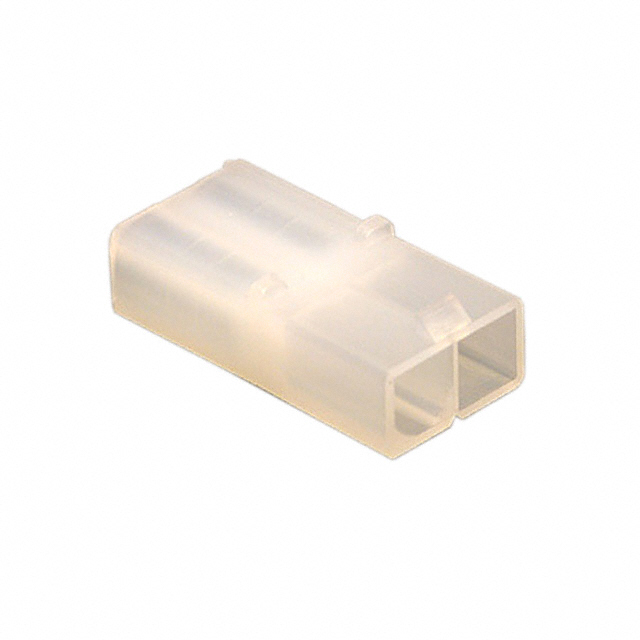

    产品名称:2.00mm直径线对线接头(型号:0351410201)
    产品类型:线对线接头
    主要功能:提供可靠的电路连接,适用于各种电源连接需求。
    应用领域:广泛应用于电力传输、汽车工业、通信设备等领域。

    技术参数


    - 电气特性:
    - 最大电流容量:15A
    - 工作温度范围:-25°C 到 +90°C
    - 插针间距:6.20mm(0.244英寸)
    - 机械特性:
    - 接触对数:最大2个
    - 电缆直径:2.00mm(0.079英寸)
    - 极化方式:与匹配部分极化
    - 认证信息:
    - UL认证编号:E29179
    - RoHS合规证书:符合欧盟RoHS指令要求

    产品特点和优势


    - 高可靠性:提供稳定可靠的电路连接,适用于严苛的工作环境。
    - 高效连接:快速插拔设计,易于安装和拆卸。
    - 环境适应性:可在较宽的工作温度范围内正常运行,且具有良好的抗震动能力。
    - 环保材料:采用符合欧盟RoHS指令的材料制造,确保产品的环保性能。

    应用案例和使用建议


    应用案例:
    - 电力传输:用于太阳能板或风力发电系统的电力输出端连接。
    - 汽车工业:作为汽车内部电气系统的连接件。
    - 通信设备:应用于各种通信基站和终端设备的供电接口。
    使用建议:
    - 在安装前请确认电线直径是否为2.00mm(0.079英寸),以确保正确安装。
    - 安装时请务必遵循制造商提供的操作手册,避免损坏接头。
    - 需要定期检查接头是否松动,保持良好的接触状态。

    兼容性和支持


    - 兼容性:该接头可以与对应的35143系列插头配合使用,确保良好的电气连接。
    - 支持:如有需要,请联系Molex公司获取更多技术支持和售后服务。

    常见问题与解决方案


    1. 问题:接头无法插入
    - 解决方案:检查插头和插座是否正确极化,确保插头尺寸匹配。
    2. 问题:接头过热
    - 解决方案:确认所使用的电线电流不超过15A,若超过请更换更粗的电线。
    3. 问题:插拔困难
    - 解决方案:检查接头是否有灰尘或异物,必要时进行清洁处理。

    总结和推荐


    综合评估:这款2.00mm直径线对线接头凭借其高可靠性、高效连接及优良的环境适应性,成为电力传输和工业应用的理想选择。
    推荐意见:鉴于其在电力传输和工业应用中的出色表现,强烈推荐使用这款产品。然而,由于该型号计划逐渐淘汰,请留意Molex公司的最新产品动态并及时更新替换。

0351410201参数

参数
排数 1
触头端接 压接
针脚数 2pin
类型 Locking Ramp,Receptacle
颜色 自然色
触头类型 Male Pin
紧固类型 -
长*宽*高 13.5mm(长度)*26.8mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 停产
包装方式 散装

0351410201厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0351410201数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 0351410201 0351410201数据手册

0351410201封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1479 ¥ 1.2376
库存: 0
起订量: 1000 增量: 1
