5005920500

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Lock,Receptacle 1 5pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装 9.1mm(高度)
供应商型号: 900-5005920500-ND
供应商: Digi-Key
标准整包数: 1

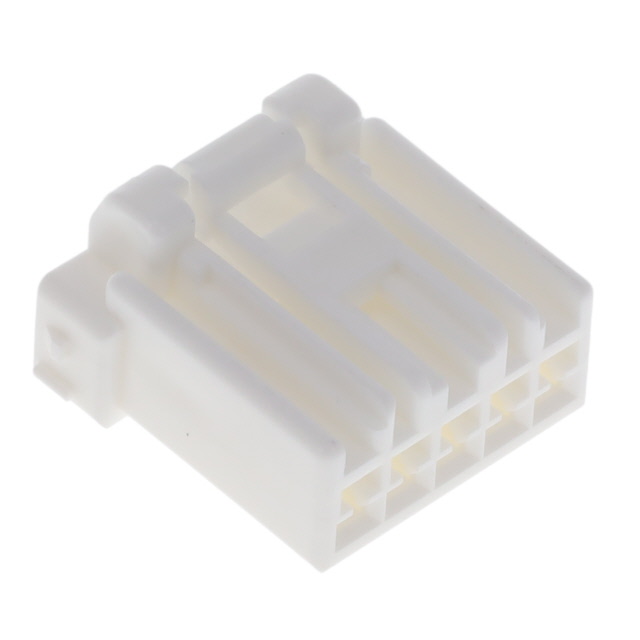

MOLEX 矩形连接器 - 外壳 5005920500

5005920500概述


    产品简介


    CP-2.5 Mini Wire-to-Wire Receptacle Housing 是一种专为信号传输设计的2.50mm间距连接器系统。它适用于各种电子设备中的线对板和线对线连接,能够确保可靠的电气连接。该产品采用单排设计,具有5个电路,以满足不同的连接需求。

    技术参数


    - 电路数(最大): 5
    - 颜色: 自然色树脂
    - 料号: 5005920500
    - 料号状态: 活动
    - 料号系列: 500592
    - 性别: 公座
    - 材料: 聚酯树脂
    - 重量: 1.1762 g/m
    - 针间距: 2.50 mm
    - 操作温度范围: -40°C 至 +85°C
    - 符合标准: EU RoHS, China RoHS, REACH SVHC
    - 卤素含量: 不低卤
    - 与之匹配的插头: CP-2.5 Mini Plug Housing (500593)
    - 配套终端: Female Crimp Terminal (50397)
    - 锁定方式: 正锁式

    产品特点和优势


    CP-2.5 Mini Wire-to-Wire Receptacle Housing 的独特功能包括正锁式设计,确保连接器在使用过程中不会松脱。此外,其聚酯树脂材料使得产品具备良好的耐温性能,在-40°C至+85°C的操作范围内仍能保持稳定的电气性能。该产品的自然色设计也使其易于辨认和匹配其他元件。这些特点使 CP-2.5 Mini 在电子设备中的信号传输中表现出色,且在市场上具有较强的竞争力。

    应用案例和使用建议


    该产品广泛应用于消费电子产品、工业控制设备、通信设备等领域。例如,在家庭自动化系统中,CP-2.5 Mini 可用于连接传感器和控制器,确保信号传输的可靠性。为了更好地利用该产品的优势,建议在设计时注意以下几点:
    1. 连接稳定: 确保插头和插座正确安装,避免接触不良。
    2. 环境适应: 在极端温度条件下,需确保连接器的电气性能稳定。
    3. 清洁保养: 定期清洁连接器接口,避免灰尘和杂质影响信号传输。

    兼容性和支持


    CP-2.5 Mini Wire-to-Wire Receptacle Housing 配套有 CP-2.5 Mini Plug Housing (500593) 和 Female Crimp Terminal (50397),可以实现可靠的线对线连接。此外,制造商还提供了详细的文档和支持服务,包括产品规格书、包装规范和技术支持,以帮助客户顺利集成到其系统中。

    常见问题与解决方案


    1. 问题: 连接器不稳定
    - 解决办法: 确认连接器插头和插座安装正确,并检查是否有杂物阻塞。
    2. 问题: 电气性能不稳定
    - 解决办法: 确认工作温度在-40°C至+85°C范围内,并检查是否有外部干扰。
    3. 问题: 插头插入困难
    - 解决办法: 确保插头和插座对齐并轻轻插入,避免用力过大导致损坏。

    总结和推荐


    CP-2.5 Mini Wire-to-Wire Receptacle Housing 凭借其高可靠性、宽温度适应范围和兼容性,在多种应用场景中表现出色。特别是其正锁式设计确保了连接器在使用过程中的稳定性。因此,我强烈推荐这款产品给需要可靠线对线连接解决方案的应用。

5005920500参数

参数
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 5pin
类型 Latch Lock,Receptacle
颜色 自然色
长*宽*高 9.1mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

5005920500厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5005920500数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 5005920500 5005920500数据手册

5005920500封装设计

查看详情并下载
Symbol
Footprint
3D Model
